建筑类别：教育
-
建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑设计面积：22692.66平方米
-
建筑地上层数：5层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
负荷等级：三级
-
防雷等级：第二类
-
接地方式：TN-S
-
项目所在地：贵州
-
强电设计：供配电系统,电气照明,建筑物防雷,接地安全
-
弱电设计：视频监控系统,停车场管理系统,综合布线系统,信息网络系统,机房工程
设计总说明：1、建筑概况：本项目为
贵州省多层小学综合楼
电气施工图
2020
；建筑工程等级：二级；使用功能：地上五层小学教学楼，二层配套用房（二层为风雨操场，首层为食堂）；建筑设计面积：本栋总建筑面积22692.66平方米；建筑高度：21.45m；建筑防火分类：多层公共建筑；建筑耐火等级：地上二级；设计使用年限：50年；屋面防水等级：I级；建筑设计结构形式：框架结构；抗震设防烈度：6度；防火分区数：12个；室外消防用水量：40L/S。
2、设计内容：
10/0.4kV变配电系统；电力配电系统；照明系统；防雷接地系统及安全措施；电气节能和环保。
(1) 信息设施系统：信息接入系统；综合布线系统；信息网络系统；语音通信系统。
(2)安全防范系统：视频安防监控系统；停车场管理系统；机房工程；紧急呼叫系统。
(3)机房工程
(4)UPS电源及配电系统

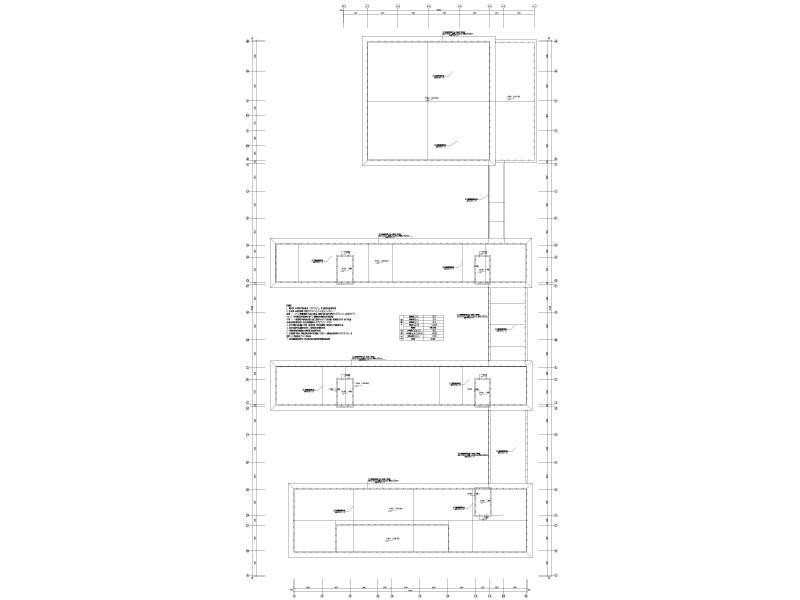

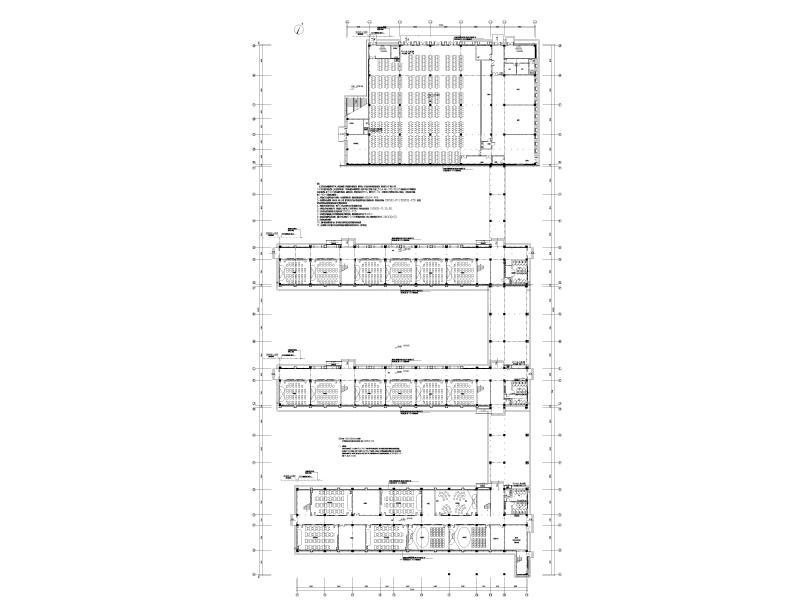

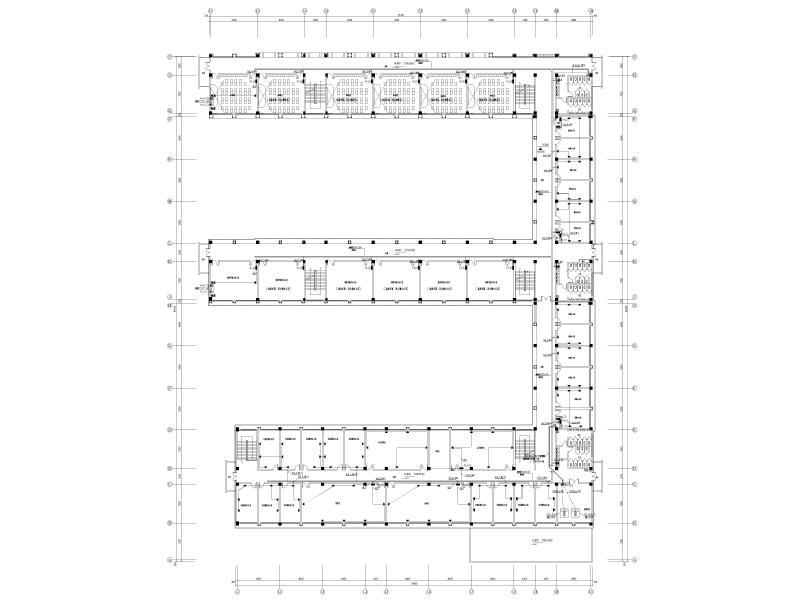

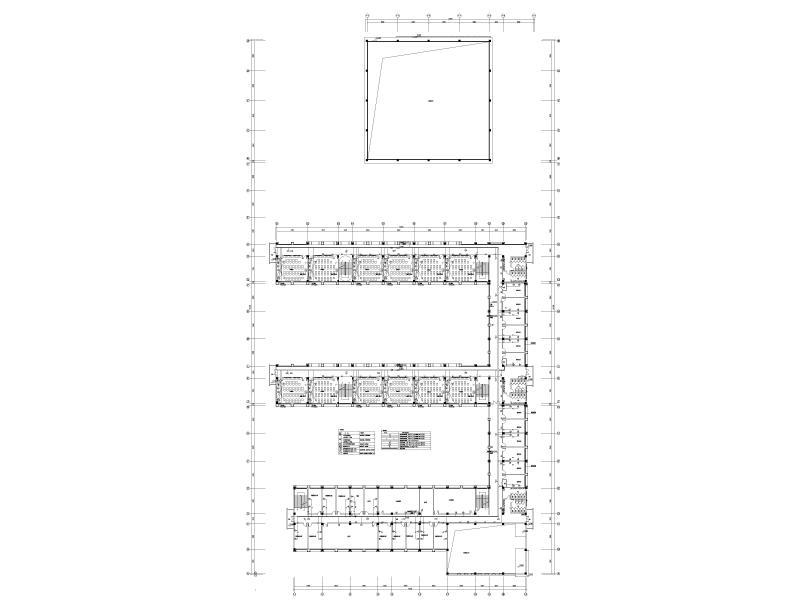

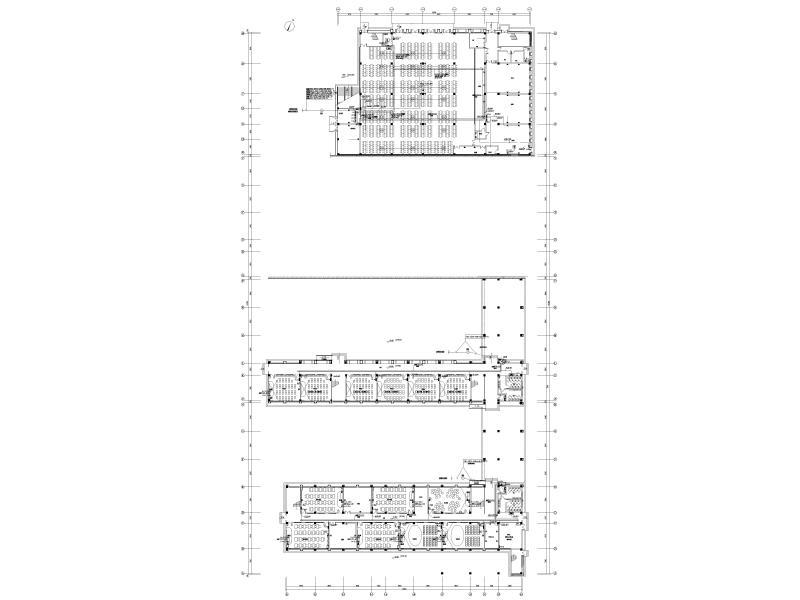

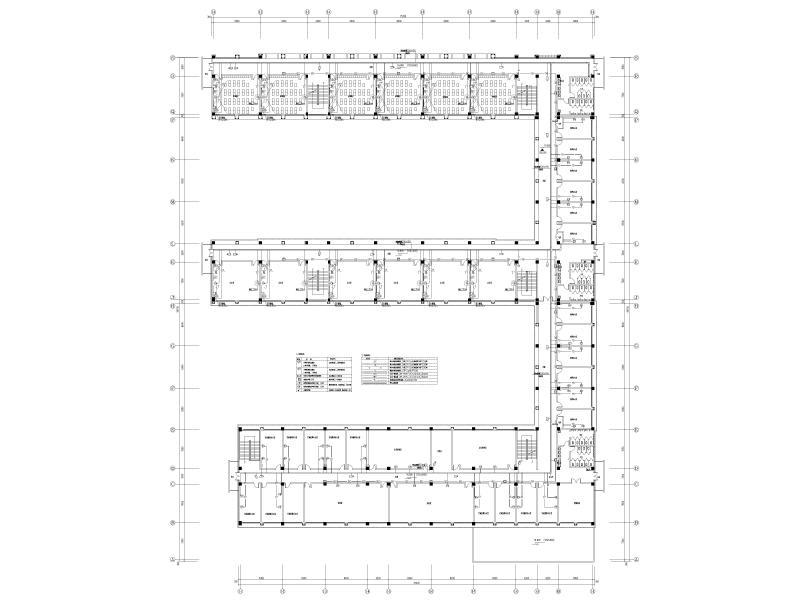

部分图纸展示：
