28条水泥砼农村通组公路提质改造施工图纸cad平面布置图及构造图

sanrenrens

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 公路等级：四级
• 车道数：二车道
• 设计时速：30
• 干线：否
• 位置：重庆
• 设计年代：近代
• 附属：中小桥涵

该附件为： 28条水泥砼农村通组公路提质改造施工图2020 ，格式为dwg xls word，包含：道路施工图 施工图 设计说明 工程量清单及预算，同类工程可下载参考。

一、项目概要：

1. 本项目位于重庆市，区域内原有道路已远远不能满足乡村发展的需要，为了进一步提高农村公路通达通畅深度，完善农村公路网络，加快城乡统筹发展，因此急需对该区域内农村公路进行改造。同时也符合《重庆市四好农村路（通组公路）》的总体要求。
2. 本项目为xx村“四好农村路”通组公路改建工程，该项目为原村道公路改建，设计道路共28条，路线全长3.663Km。

二、编制依据：

(1).《公路路基施工技术规范》（JTG F10-近代）；

(2).《公路路面基层施工技术细则》（JTJ F20-近代）；

(3).《公路水泥混凝土路面施工技术细则》（JTG/T F30-近代）；

(4).《公路路基路面现场测试规程》（JTJ E60-近代）；

(5).重庆市“四好农村路”（通组公路）施工指南；

三、相关图片：

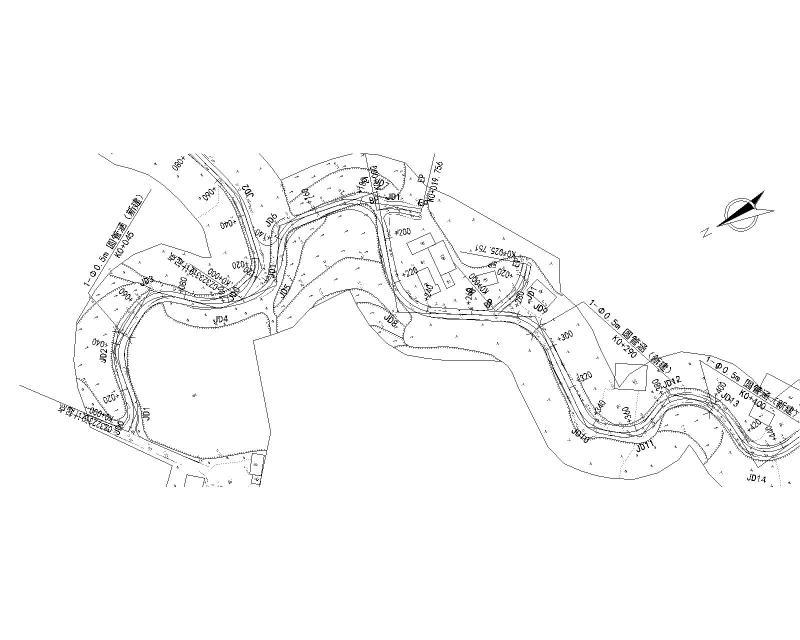

路线平面布置图

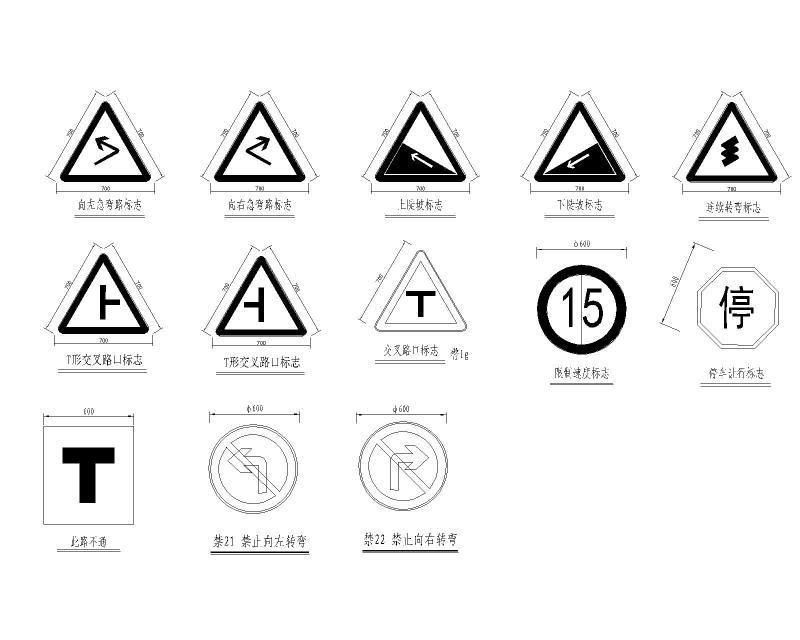

标志版面设计图

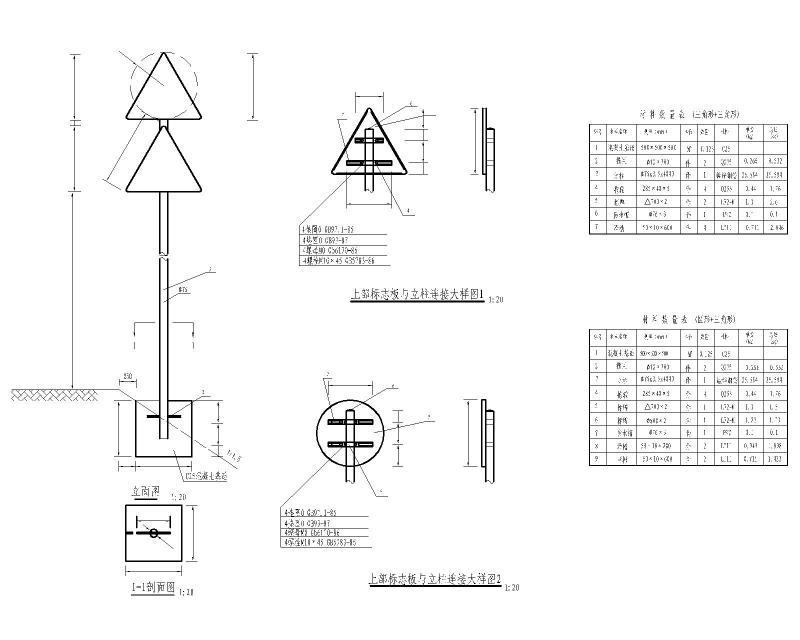

单柱式标志标牌构造图

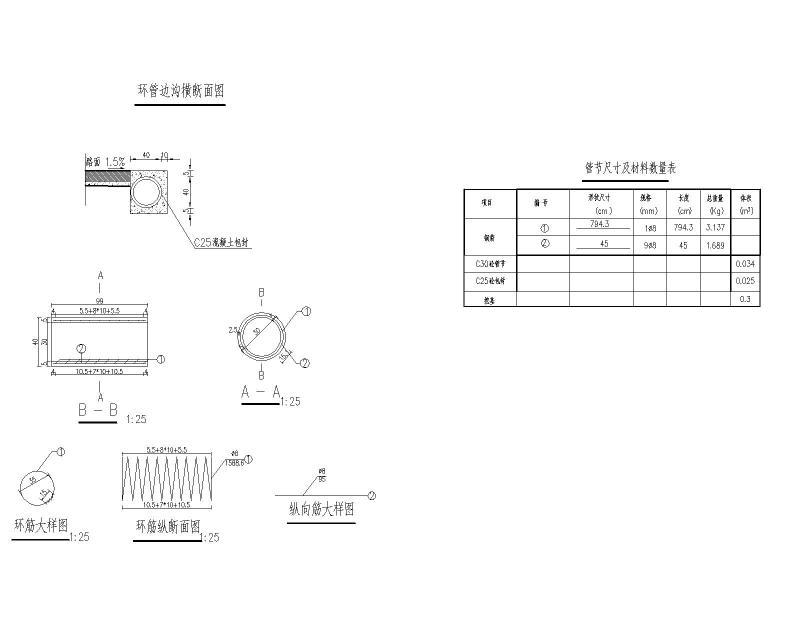

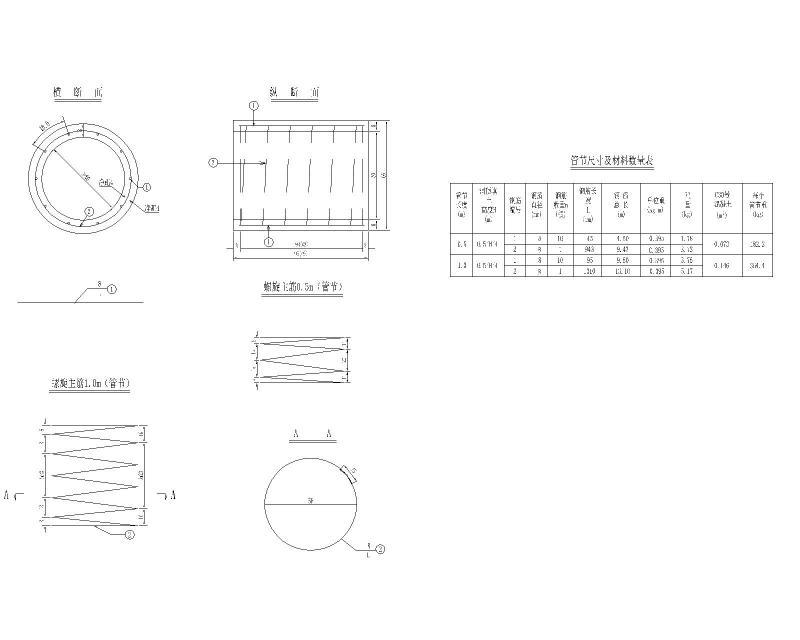

钢筋圆管涵通用图

路基路面排水工程

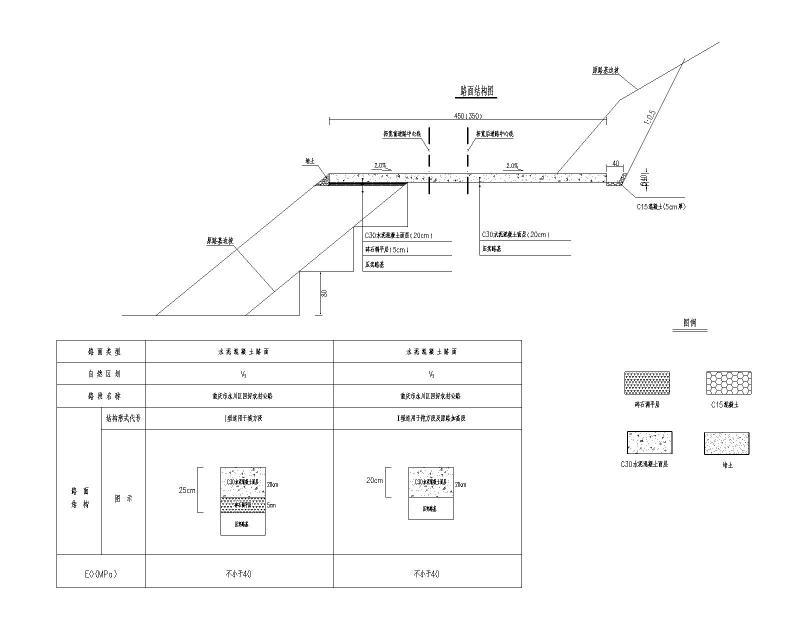

路面结构图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
