基坑工程土钉墙支护结构施工图纸设计cad

aassjjkk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该资料为 基坑工程土钉墙支护结构施工图设计 ，共计14张CAD 图纸，推荐下载！

一、资料包含施工图设计内容

1、土钉墙加钻孔灌注桩一道支撑

该综合楼为主楼地上16层,地下1层的框剪结构建筑物,总高度66.85m,采用箱桩基础2,裙房为4层框架结构,总建筑面积约37500万m ,拟采用箱桩基础,裙房为4层框架结构,总建筑面积约37500万m2。拟建门急诊综合楼基坑北面:一停车场,比较空旷;基坑南面:距基础边线约3.2~5.7m处有两条通信光缆, 距基础边线约7.0m处为院内道路,较远处有一栋10层的病房大楼,基础边线距建筑物外墙约31.5m;基坑西面:一栋3层门诊楼,基础边线距建筑物外墙约5.6m;基坑东面:距基础边线约9.0m处为一栋4层办公楼,基础边线距建筑物外墙约为9.0m。

2、复合土钉墙

该住宅小区位于南京建邺区南湖路与文体路之间、青石埂路以北地块,本支护为其中的12、13幢小高层,均为11层,桩基础。基坑开挖深度自现地面起为4.5m。本基坑东、西及北侧皆为在建道路,距离10m左右,南侧为待建场地。

3、复合土钉墙加钻孔灌注桩一道支撑

该建筑物主要包括A5、A6和A7栋住宅楼及一层地下车库,其中A5、A6栋为11层,A7栋为9层,均采用短肢剪力墙-框架结构。该建筑物下部及A5、A6和A7栋住宅楼之间设1层地下室。该项目%%p0.000相当于绝对标高8.000m,地下室负一层板顶标高-4.900m。

基坑东侧:距离围墙4.78~9.20m,现围墙外为空场地;基坑南侧:地下室边线距现围墙0.70m;现围墙距A8栋6层住宅楼8.50m,楼房基础为桩基;围墙外为小区道路,路下埋有煤气管线和化粪池。煤气管线距围墙约2.0m,埋深约1.0m;化粪池距围墙约3.0m;建设单位表示,施工前将围墙外移。基坑西侧:地下室边线距围墙5.10m,距围墙外小区道路路芽约5.6m,路下埋有自来水、污水、雨水、煤气等管;围墙内1.0~1.5m为φ300的自来水管线,埋深约1.0m;基坑北侧、东侧:目前为空场地,距地下室边线7m左右为一煤气管道,埋深约1.0m。整个场地除东侧条件较好,其余均较复杂,尤其是西南两侧,是重点和难点。基坑安全等级为二级,即γo=1.00。

二、相关图片

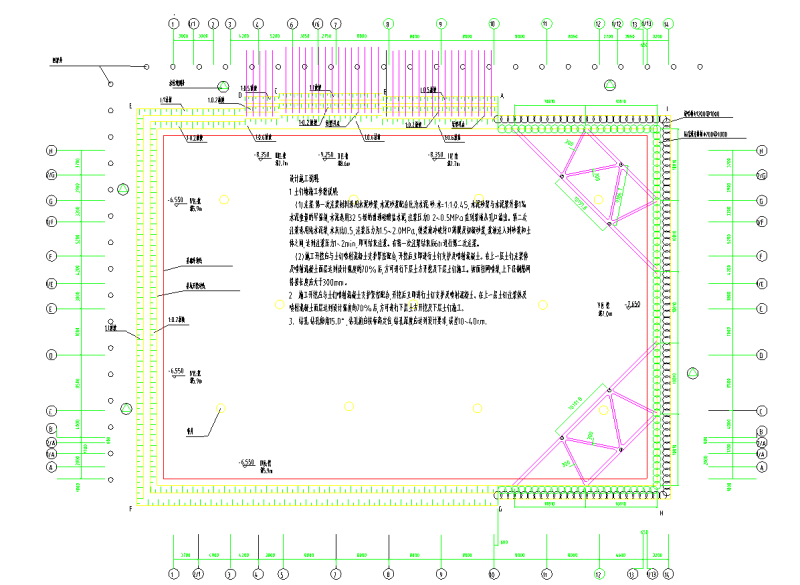

复合土钉墙

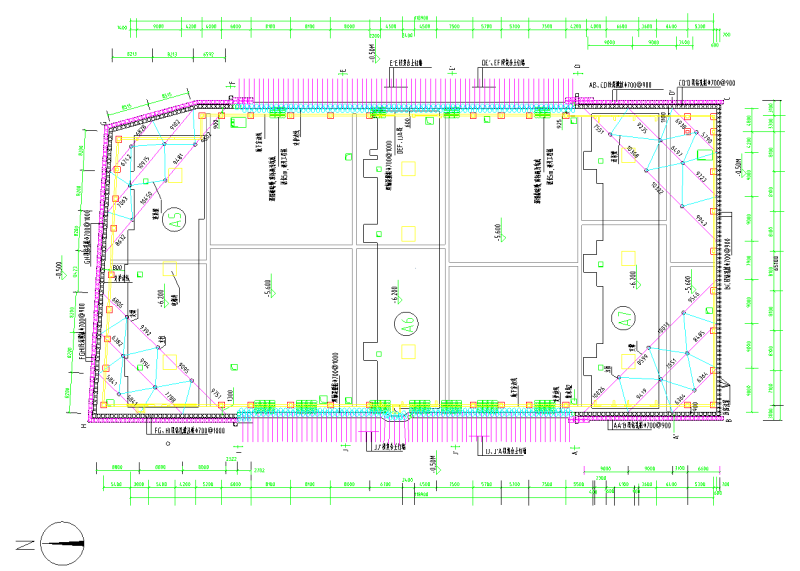

土钉墙加钻孔灌注桩一道支撑

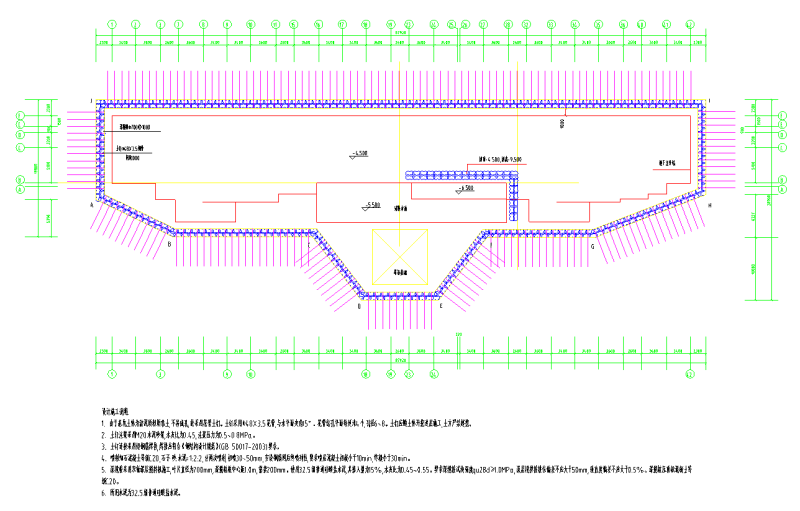

复合土钉墙加钻孔灌注桩一道支撑

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
