脚手架剪刀撑构造详图纸cad

0 主题	0 帖子	1413 积分

Rank: 8 Rank: 8

发表于 2021-11-11 21:30:45 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

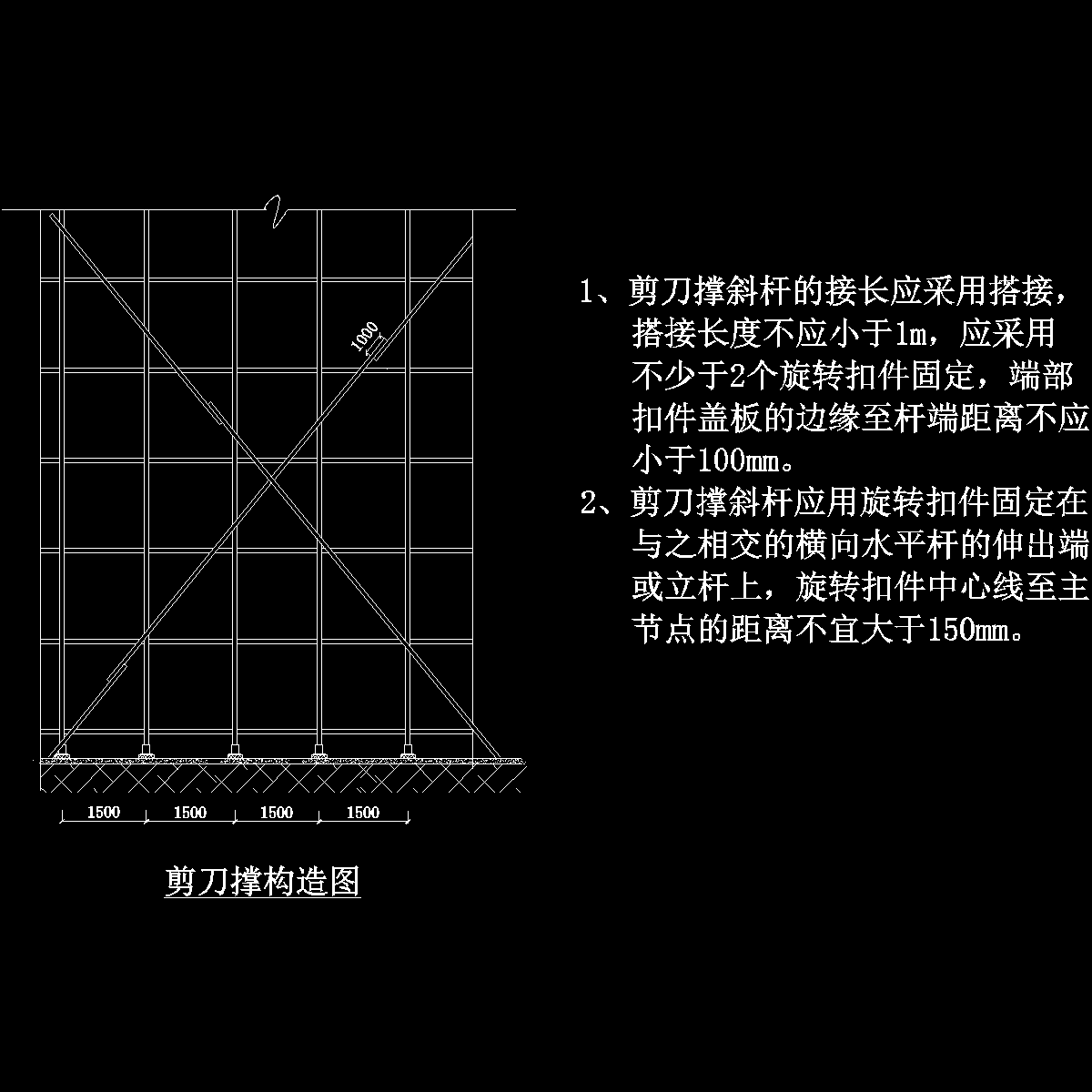

1、剪刀撑斜杆的接长应采用搭接，搭接长度不应小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。
2、剪刀撑斜杆应用旋转扣件固定在
与之相交的横向水平杆的伸出端
或立杆上，旋转扣件中心线至主
节点的距离不宜大于150mm。

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
