26.2m单跨实腹式圬工拱桥加宽改造施工大样图cad

kkhuihui77

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 位置：重庆
• 设计年代：近代
• 使用性：过水桥
• 跨径大小和多跨总长：26.2m
• 行车道位置：上承式桥
• 承重构件受力情况：拱桥
• 使用年限：永久性桥
• 材料类型：圬工桥

该附件为： 26.2m单跨实腹式圬工拱桥加宽改造图纸cad， 格式为dwg word xls，包含： 设计说明 施工图 工程量清单，节点清晰，标注规范，推荐下载学习参考。

一、项目概要：

1. xx桥跨越小型河沟。路线等级为四级公路。本桥是一座1跨实腹式圬工拱桥，实测桥梁全长26.2m，桥宽4.3m，净跨径为1×8.0m。引道路基宽度4.0～4.9m，路肩宽度0.25m。本桥设计荷载等级采用汽车-20级。
2. 本桥上部结构由拱圈和拱上结构组成。拱圈净跨为1×8.0m，矢高2.7m，矢跨比约为1/2.963。拱圈厚35cm。该桥拱圈、拱上侧墙均由粗料石砌成。本桥下部结构由墩台、基础、河床组成。墩台采用浆砌粗料石，为重力式结构，基础为扩大基础。桥面行车道净宽3.8m，两侧设有钢管栏杆。本桥桥面铺装采用水泥混凝土。

二、编制依据：

（1）《公路工程技术标准》（JTG B01-近代）； （2）《公路沥青路面设计规范》（JTG D50-2017）； （3）《公路桥涵设计通用规范》（JTG D60-近代）； （4）《公路圬工桥涵设计规范》（JTG D61-近代）； （5）《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG 3362-2018）；
（6）《公路桥涵地基与基础设计规范》（JTJ 3363-2019）；

三、相关图片：







以下是该附件的部分文件列表：

文件名称	文件大小
02 同心桥桥型总图及桥台构造.dwg	3.56 MB
04 同心桥地质平面图.dwg	3.4 MB
07桩位坐标表.dwg	0.09 MB
13桩基钢筋.dwg	0.2 MB
15支座结构平面布置图.dwg	0.13 MB
16 支座结构构造图.dwg	0.13 MB
17 19-24 箱梁一般构造图.dwg	0.33 MB
18 预应力箱梁钢束构造图.dwg	0.11 MB
23 24 伸缩缝、铺装.dwg	0.16 MB
23 伸缩缝一般构造图.dwg	0.07 MB
27桥面排水构造图.dwg	0.22 MB
28桥台锥坡一般构造图.dwg	0.52 MB
30 路线接顺路面结构图.dwg	2.76 MB
33交通管制.dwg	0.12 MB
TK.dwg	0.13 MB
纵向防落梁.dwg	0.57 MB
1 同心桥工程数量表.xls	0.04 MB
1 同心桥说明.doc	6.07 MB
S-0 Ŀ¼.xls	0.03 MB
S5 隔页.doc	0.01 MB

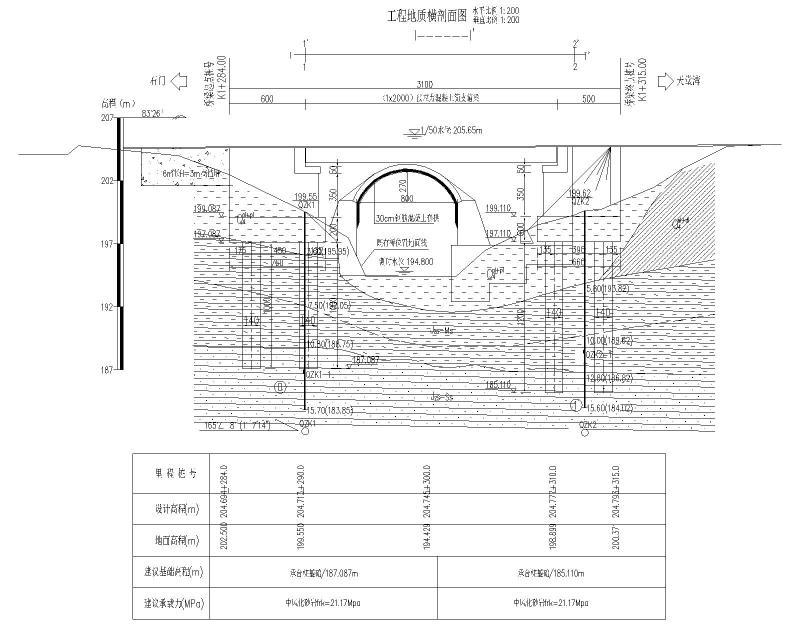

工程地质横剖面图

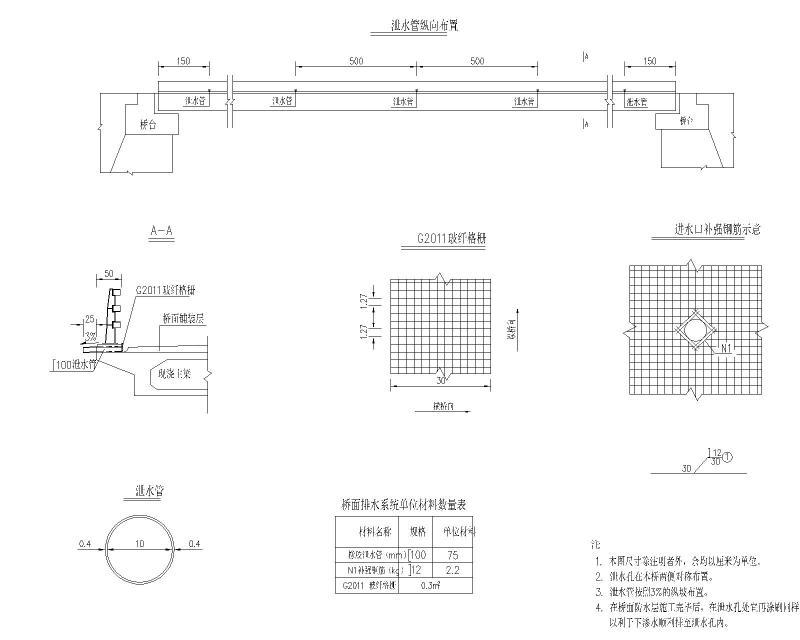

桥面排水构造图

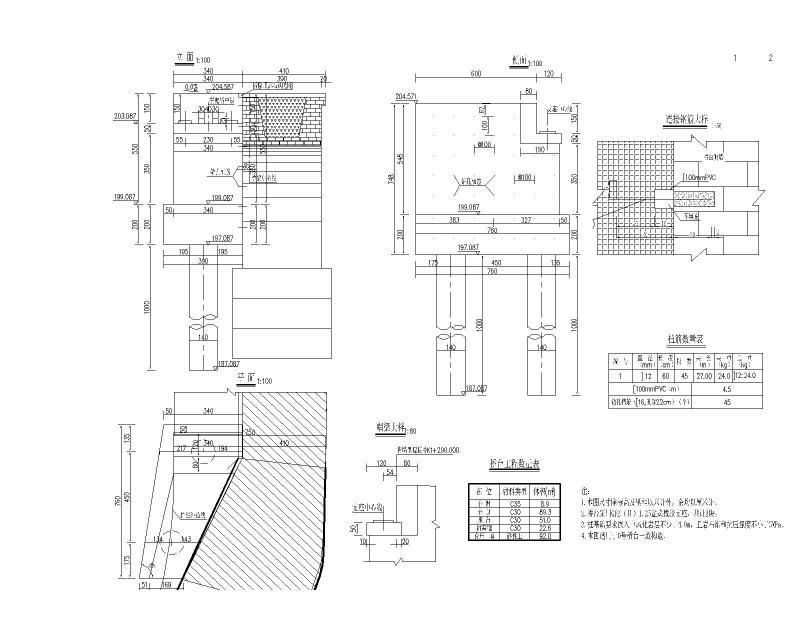

桥台设计大样图

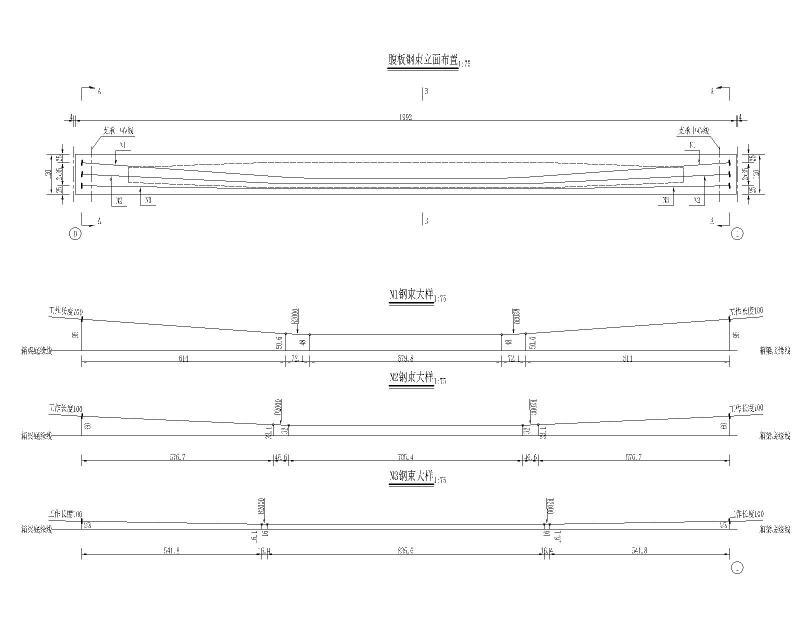

预应力箱梁钢束构造图

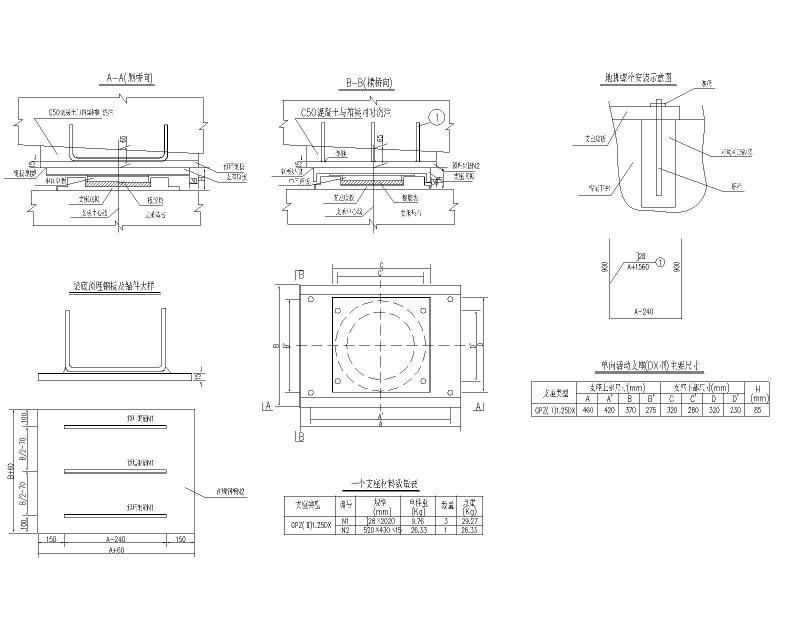

支座结构构造图

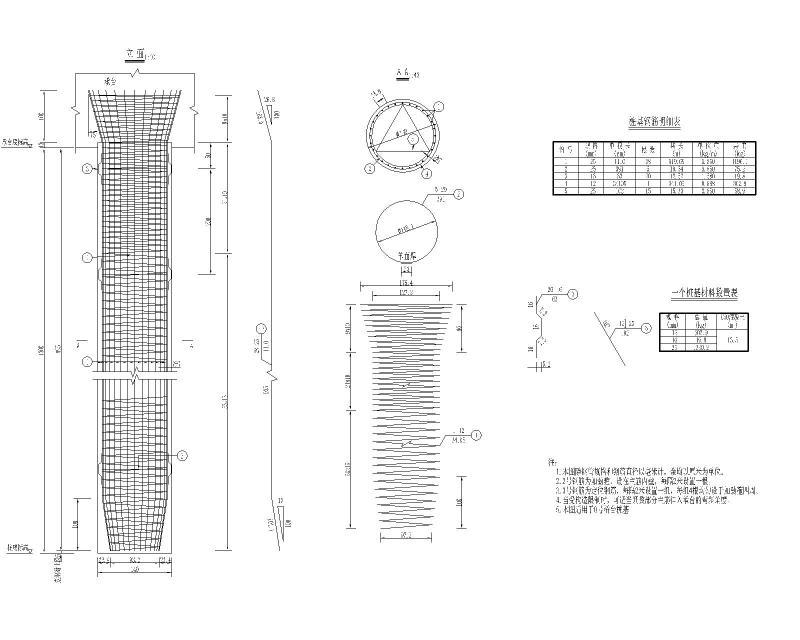

桩基钢筋构造图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
