二层框架结构水厂厂房结构施工图cad计算书

hhjjxx88990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：多层建筑
• 建筑地上层数：1、2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.3kN/平方米
• 雪压：0.2kN/平方米
• 参考图纸：24张
• 设计年代：近代

该附件为：框架结构水厂厂房 结构施工图 24张图纸格式为CAD版本带计算书。

一、简介：

该项目位于贵州，框架结构水厂及配套工程结构

加压泵房：地上一层，层高6.9m 加药加氯间：地上二层，层高7.5m

取水泵房：地上一层，层高4.3m 配电房：地上一层，层高4.8m

二、目录

结构设计总说明、独立柱基础设计说明、水工构筑物 结构设计说明 、（加压泵房）基础平面布置图、（加压泵房）地梁及底板施工图、（加压泵房）0.300梁施工图、（加压泵房）屋顶梁施工图、（加压泵房）0.300板施工图、（加药加氯间）基础平面布置图、（加药加氯间）柱平面布置图及地梁施工图、（取水泵房）水池施工图及柱平面布置图、清水池结构图、砌体结构总说明（一）、配电室施工图 等

三、相关图片：




以下是该附件的部分文件列表：

文件名称	文件大小
二、图形计算书.DWG	0.17 MB
二、图形输出计算书.DWG	0.06 MB
加压泵房.DWG	0.83 MB
加药加氯间.DWG	0.56 MB
取水泵房.DWG	0.54 MB
图纸目录及总说明.dwg	0.65 MB
水池.DWG	0.56 MB
青岩一体化净水设备间结构4-25.dwg	0.79 MB
青岩配电房（结构）.dwg	0.43 MB
一、MSGJ-1计算书.docx	0.2 MB
三、基础计算书.docx	0.03 MB
三、楼梯计算书.doc	0.04 MB
四、水池计算书.pdf	0.14 MB

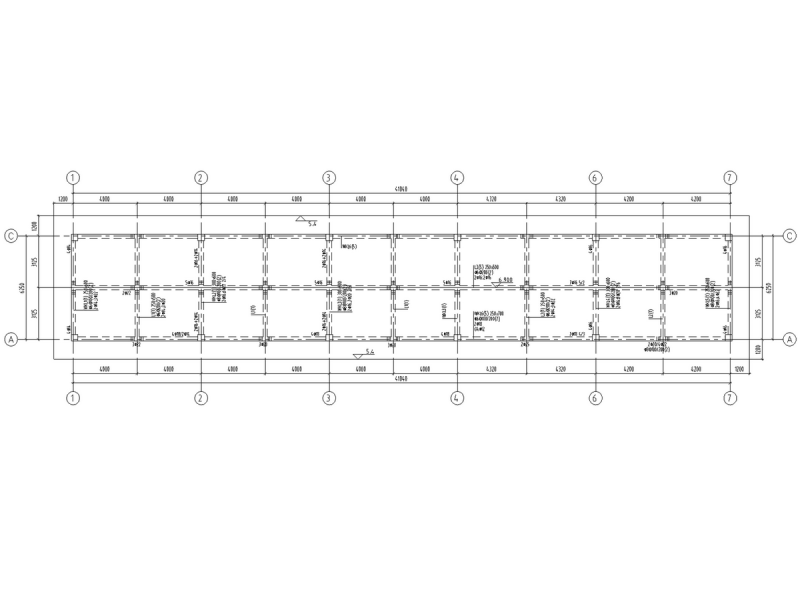

（加压泵房）屋顶梁施工图

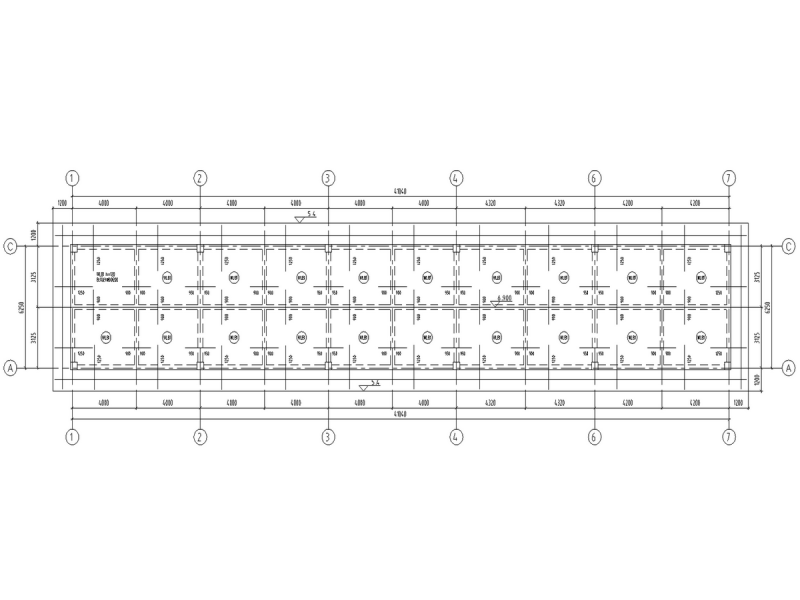

（加压泵房）屋顶板施工图

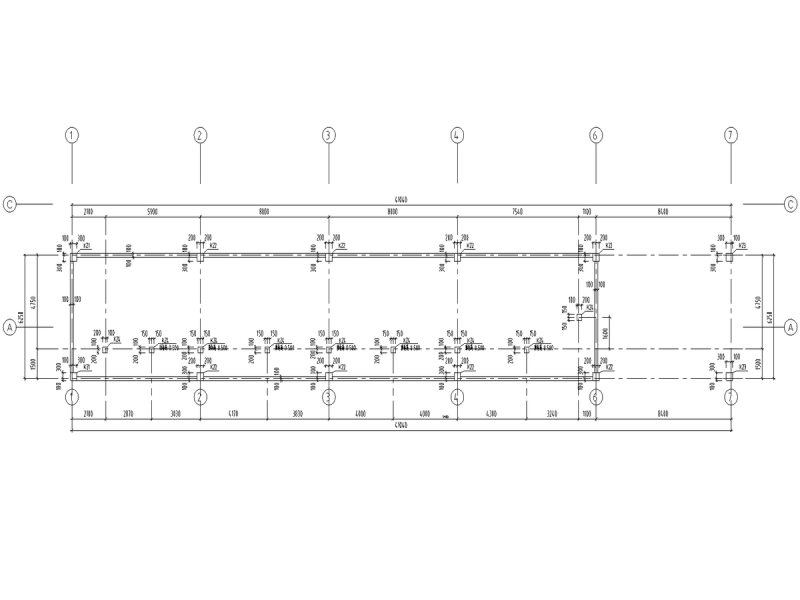

（加压泵房）墙柱平面布置图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
