大数据产业园给排水施工图纸cad平面图

tiantianuu

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 图纸设计深度：施工图
• 图纸设计格式：CAD2000
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
• 供水方式：市政供水
• 排水体制：污废分流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：25
• 项目所在地：贵州

1、项目概要： 该项目为 贵州省大数据产业园 给排水施工图 。由4栋厂房、值班宿舍及门卫组成。该资料仅为M01厂房、M04值班宿舍及M05~M06门卫室内外给排水及消防设计。建筑类别：M01厂房为单层厂房，建筑高度为18m，耐火等级二级，生产火灾类别为丙类二项。M04值班宿舍为多层公共建筑，建筑高度为22.90m。M05门卫及M06门卫为单层公共建筑，建筑高度3.15m。

2、设计范围：1.3.1 M01厂房、M04值班宿舍及M05~M06门卫的室内外给水排水、消防等系统、小型给水排水构筑物。

部分图纸展示：






以下是该附件的部分文件列表：

文件名称	文件大小
SS-M01厂房喷淋_t3.dwg	3.19 MB
SS-M01厂房给排水_t3.dwg	10.33 MB
SS-M04值班宿舍_t3.dwg	5.85 MB
SS-浪潮-门卫1、2.dwg	0.78 MB
SS-给排水设计说明_t3.dwg	2.81 MB

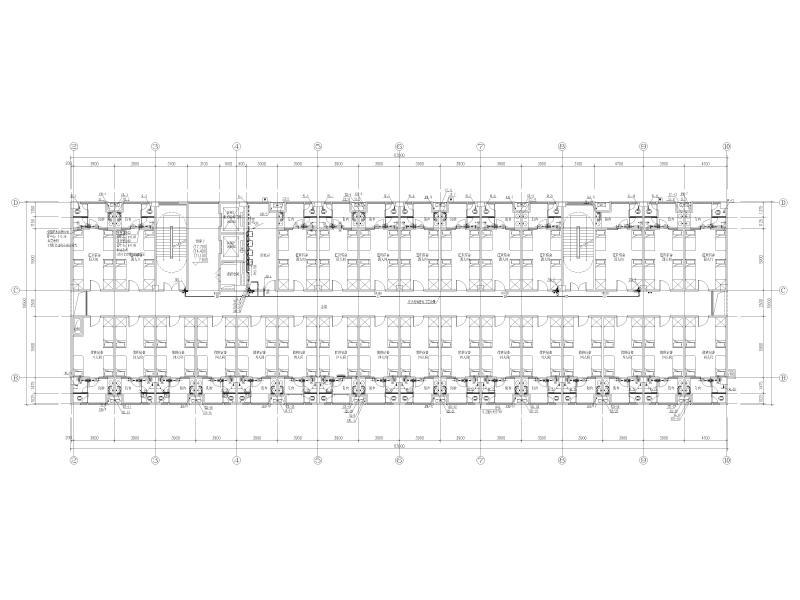

六层给排水平面图

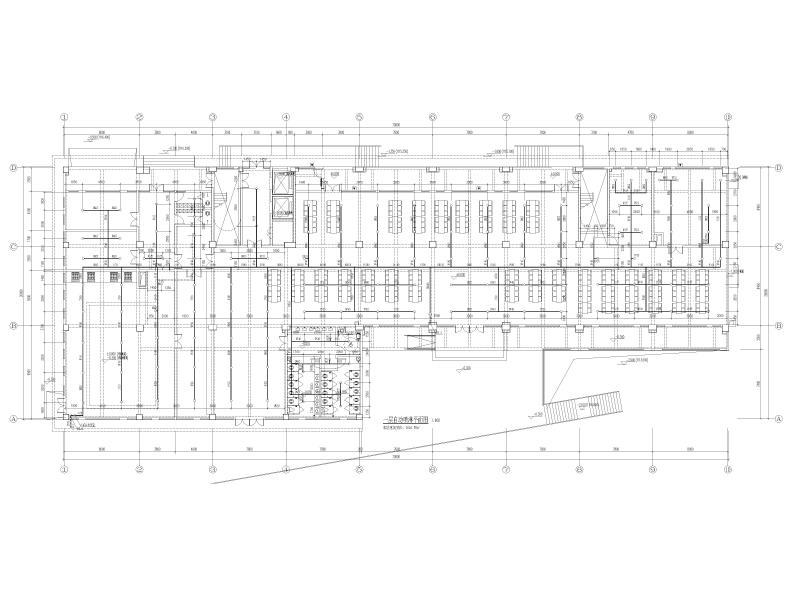

一层给排水平面图

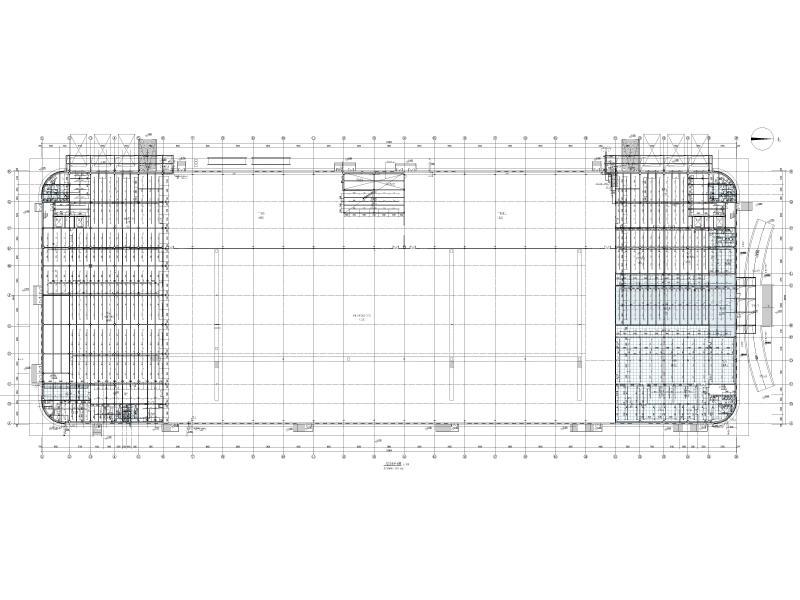

一层喷淋平面图

一层自动喷淋平面图

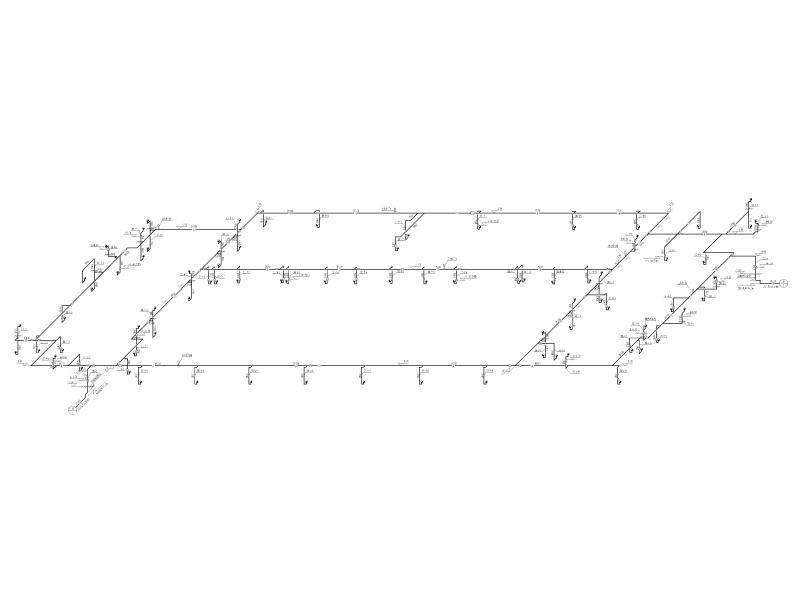

室内消火栓给水系统图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
