高速公里双柱式索塔斜拉桥施工设计大样图cad构造图

ffgg7781

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该附件为： 高速公里双柱式索塔斜拉桥施工设计图 ，CAD格式。

项目概要：

1、采用双柱式索塔，桥面以上不设横梁。上塔柱采用等截面圆端形截面，下塔柱为了防凌，逐渐过渡成圆形截面。塔柱施工不需要横向水平支撑，如果施工需要，必须经过监理和设计部门的认可。

2、通过抗震、抗风和悬臂浇筑施工分析，结构满足设计要求。

3、下塔柱考虑了冰压力的作用。为保证下塔柱安全，提高了混凝土标号，采取了加大混凝土保护层厚度到8cm、设置间距10cm直径5mm带肋钢筋焊网、采用聚丙烯纤维混凝土等措施，以增强下塔柱表面的耐磨性和抗撞能力。严禁在下塔柱混凝土中掺加粉煤灰，其它部分应控制在10%以内。

......

相关图片：

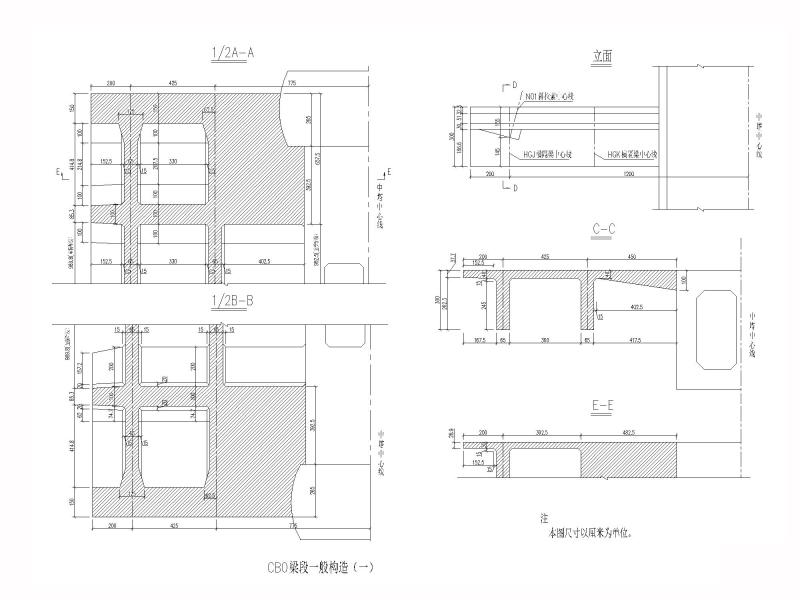

梁段一般构造图

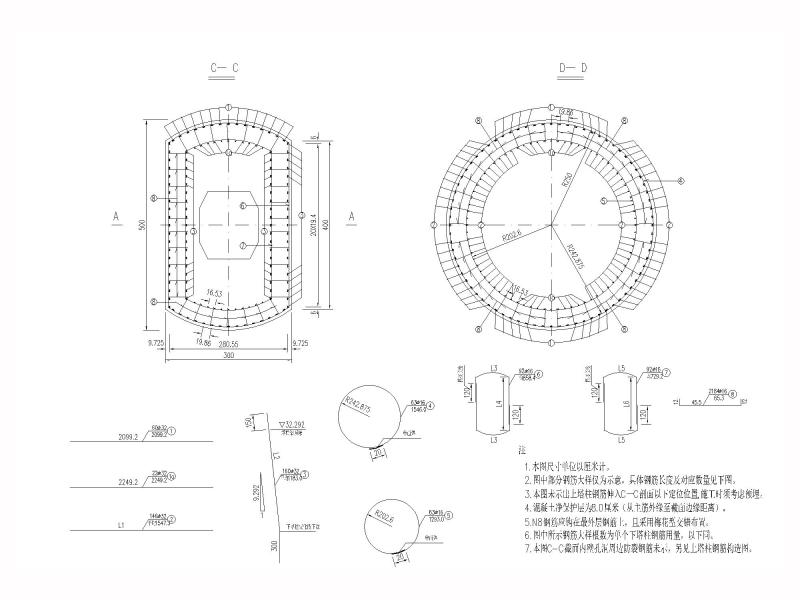

钢筋大样示意图

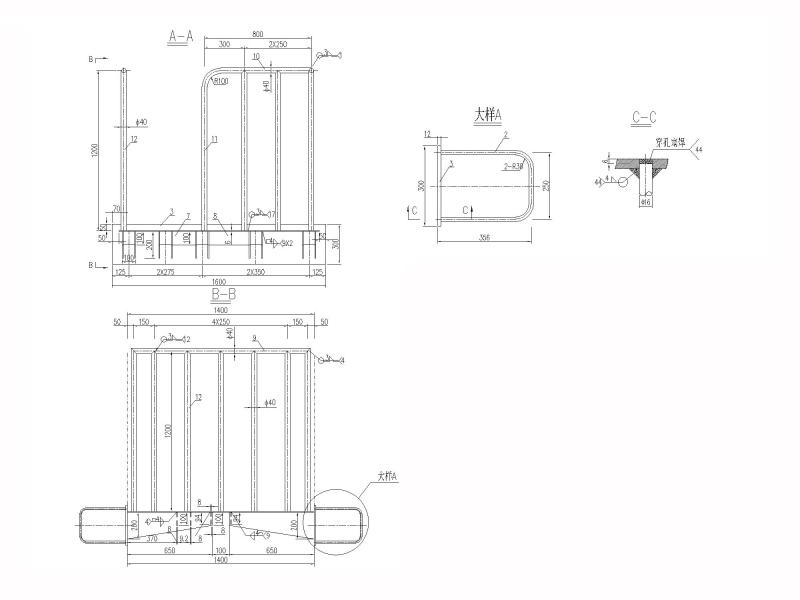

结构构件大样图 (2)

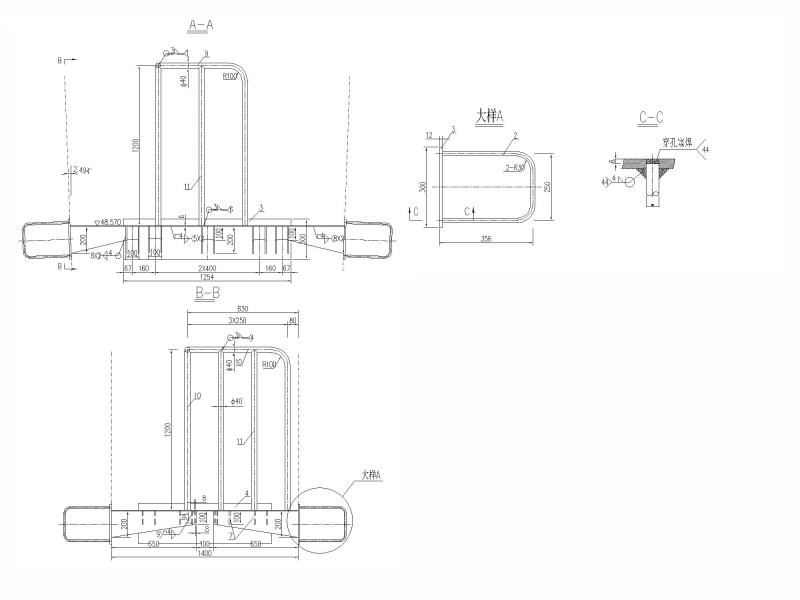

结构构件大样图

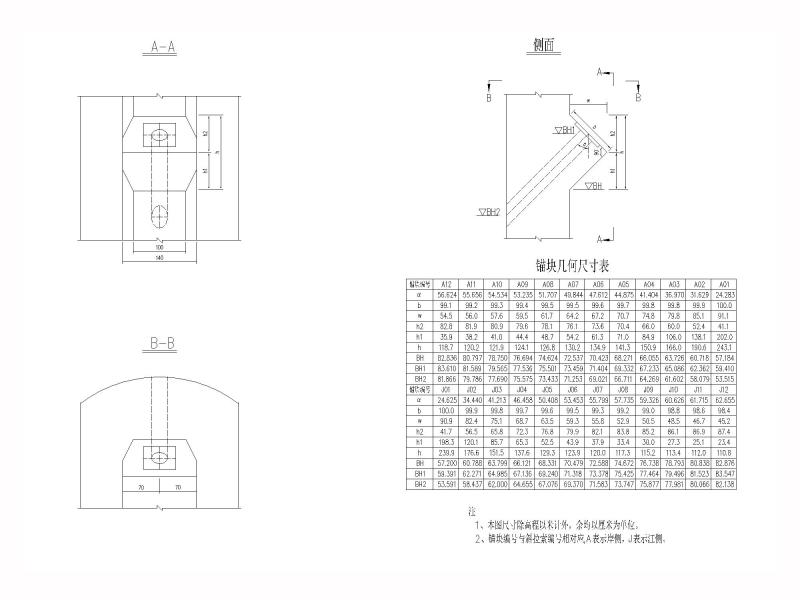

锚块设计示意图

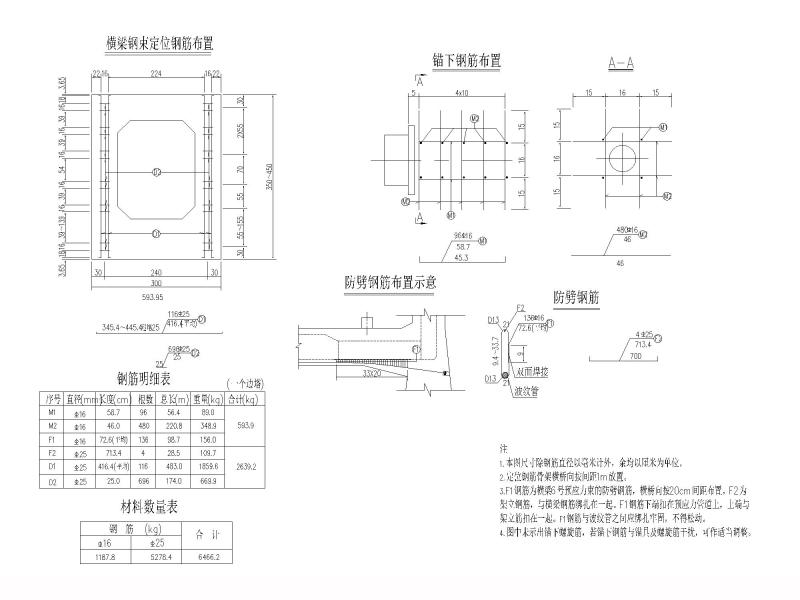

锚下钢筋示意图

梁段一般构造图

钢筋大样示意图

结构构件大样图 (2)

结构构件大样图

锚块设计示意图

锚下钢筋示意图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
