建筑类别:工业建筑
-
厂房建筑高度类型:多层厂房
-
建筑地上层数:5层
-
图纸设计深度:施工图
-
民用建筑设计使用年限:50年
-
建筑设计结构形式:钢筋混凝土结构
-
钢筋混凝土结构:框架
-
基础形式 :独立基础
-
结构安全等级:二级
-
抗震设防烈度:7度抗震
-
风压:0.40kN/平方米
-
雪压:0.35kN/平方米
-
参考图纸:15张
附件详情
结构总说明
基础平面施工图
柱施工图
屋面层结构平面图
夹层梁平方施工图
屋面层梁平法施工图
局部屋面梁板柱施工图
夹层结构平面图
楼梯结构施工图
共15张图纸。

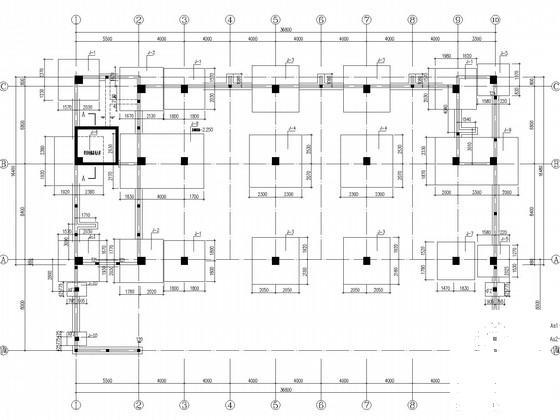

基础结构平面图
夹层结构平面图

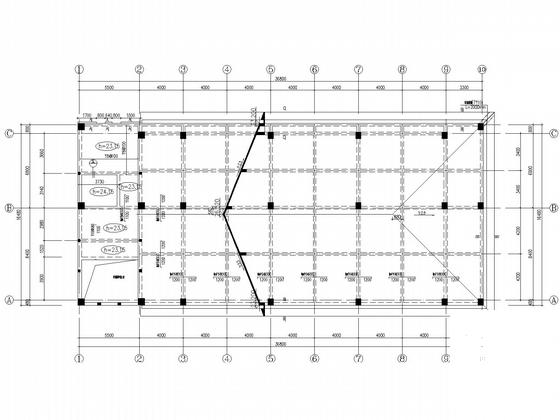

屋面层结构平面图

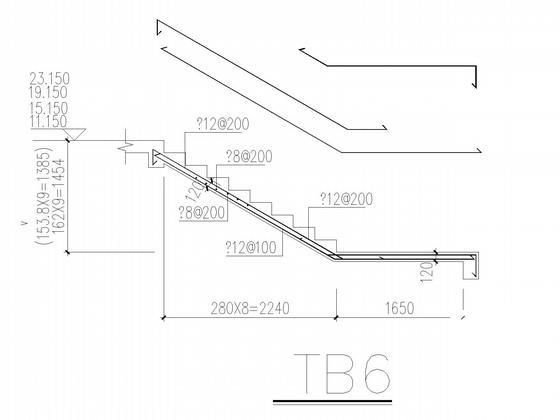

楼梯节点
夹层梁平法施工图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
