一份三星级大酒店暖通设计CAD施工图纸(水冷式冷水机组)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：酒店
• 图纸设计深度：施工图
• 参考图纸：23张
• 设计内容：空调,防排烟,人防,其它
• 冷热源：电动压缩式冷水机组
• 空调系统：全空气系统,空气-水系统
• 水系统：双管制,同程式,异程式

附件详情

1、冷源:该项目最大冷负荷为3150KW，考虑同时使用系数等因素，设计选用3台单螺杆水冷式冷水机组，其中2台制冷量为1020KW,1台制冷量为530KW，总装机容量2570kW,并配以相应的冷热水泵、冷却水泵、冷却塔、膨胀水箱及管道系统。2、热源: 该项目最大空调热负荷为2080KW，设计选用1台供热量为 1745KW 的燃油真空热水机组；同时选用1台供热量为1396KW的 的燃油真空热水机组，为生活热水提供热源。3、大堂、餐饮大厅、会议室等大空间空调形式以全空气系统为主；办公室、包厢、客房等采用风机盘管加新风系统。

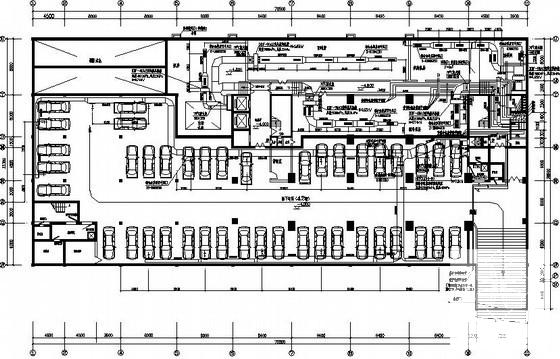

二层平面图

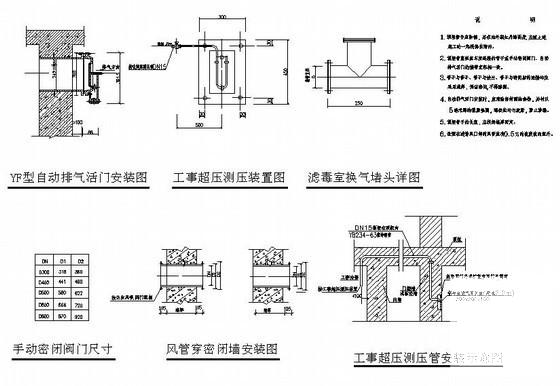

设备大样图

空调系统图

第 1 张图

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
