国内高层住宅楼采暖通风排烟加压送风系统设计CAD施工图纸

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑设计面积：29706.9平方米
• 建筑地上层数：18层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：13张
• 设计年代：近代
• 设计内容：通风,采暖,防排烟
• 采暖系统：散热器供暖
• 项目所在地：北京

附件详情

• 设计说明
• 加压送风系统图
• 空调冷凝水系统图
• 通风平面图（含机房）

附件详情

一、项目概要：
1.该项目位于北京市，总建筑设计面积：29706.9m2,总建筑高度：55.3m，地下两层、地上十八层的塔式高层住宅。地下二层平时为人员活动区域；地下一层为戊类库房、设备用房等；该资料包括采暖、通风及防排烟系统。户内分体空调由电气专业预留插座,由建筑专业预留冷媒管洞口。

二、热源：
1.采暖热源：地上住宅采暖热源由每户燃气壁挂炉提供55/45°C热水,设置在每户厨房或阳台内，同时提供40~45°C生活热水,地下二层及首层：管理用房热源由管理用房内燃气采暖炉提供80/60°C热水提供。
2.户内采暖系统采用地板辐射采暖系统；
地板辐射采暖加热管采用回折型布管方式。

三、通风排烟系统：
1.排风换气次数：电梯机房排风15次/h,自然进风
2.机械加压送风系统

四、防排烟系统
1.该项目凡不满足自然排烟要求的防烟楼梯间、防烟楼梯前室及消防电梯间前室、合用前室设加压送风系统。

图纸共13张。

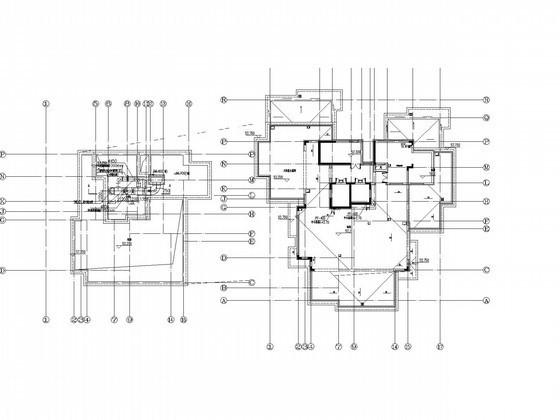

机房通风平面图

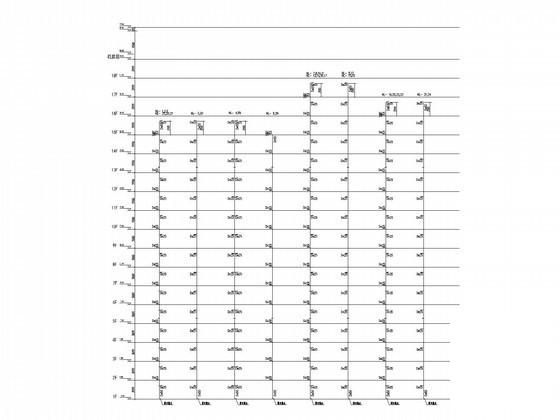

加压送风系统图

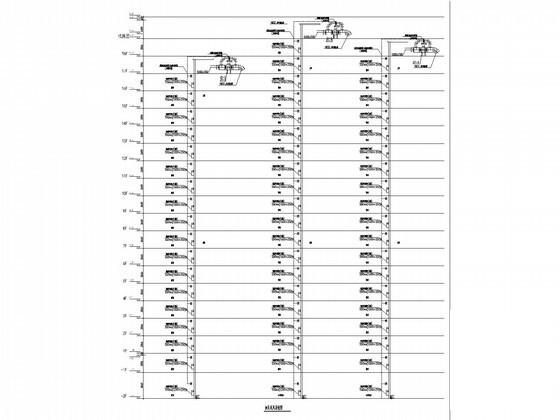

冷凝水系统图

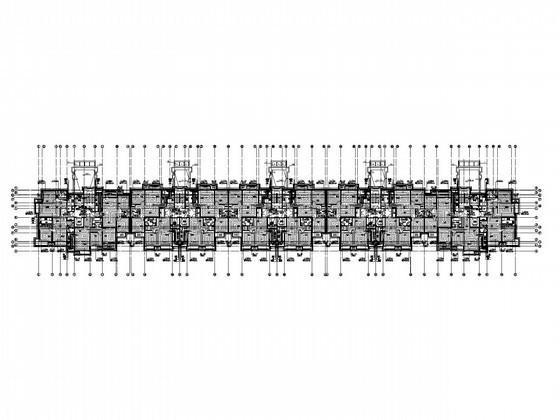

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-28 22:10:59上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在居住建筑专区发帖交流相关知识。
