一份原别墅改建为地上3层砖砌体结构办公楼改造加固结构CAD施工图纸(墙下条形基础)

[复制链接]

0

主题

0

帖子

1474

积分

超级版主

Rank: 8Rank: 8

积分
1474
发表于 2020-3-8 15:30:27 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.20kN/平方米
  • 参考图纸:22张
  • 设计年代:近代

附件详情

该项目为上海某办公楼改造加固工程,原有建筑为别墅,改为办公楼,地上三层,结构体系为砖砌体结构,基础为天然地基上的墙下条形基础,7度设防。
该资料包含: 结构设计说明 、结构加固设计说明、基础加固平面图、墙体构造柱平面图、结构加固平面图、 楼梯详图 、楼梯梯段板详图等共22张图纸。

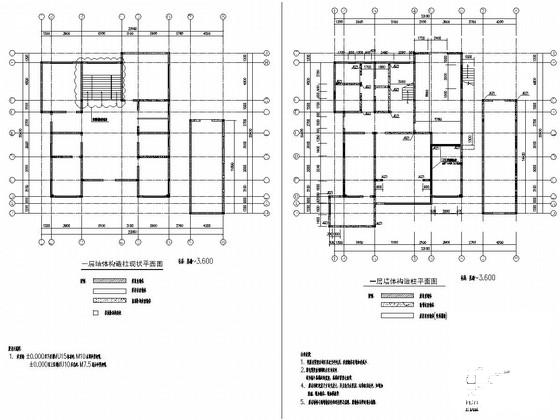

一层墙体构造柱平面图

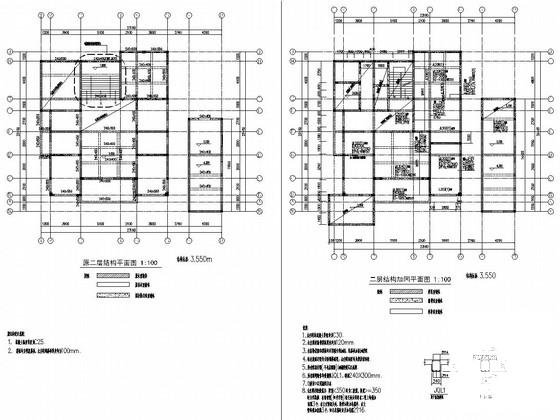

二层结构加固平面图

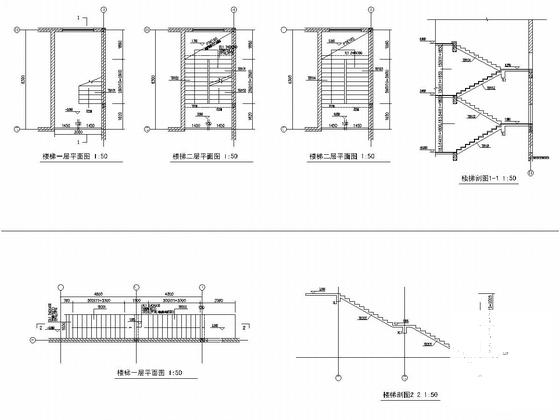

楼梯详图

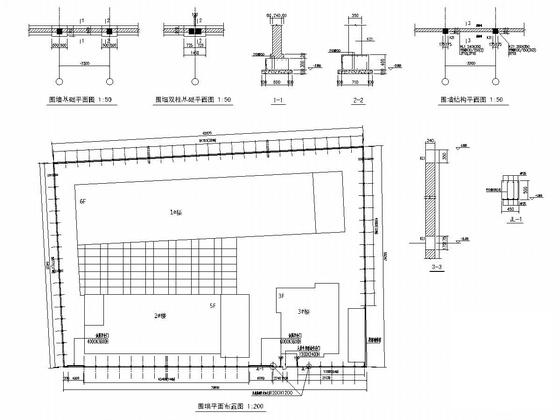

围墙详图

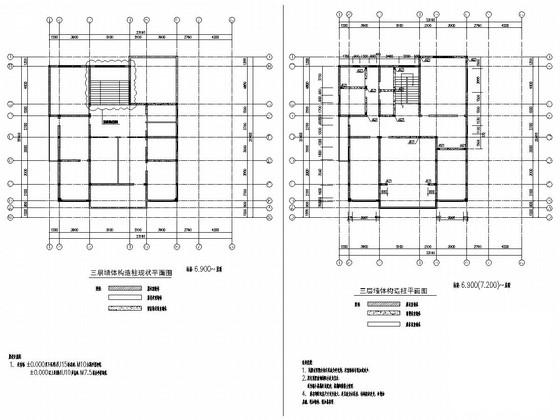

三层墙体构造柱平面图

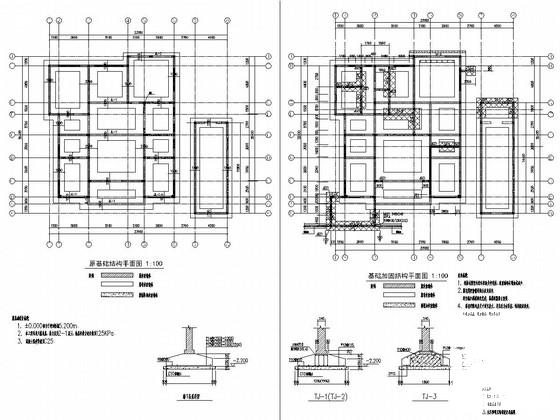

墙下条形基础施工图 - 1
第 1 张图
墙下条形基础施工图 - 2
第 2 张图
墙下条形基础施工图 - 3
第 3 张图
墙下条形基础施工图 - 4
第 4 张图
墙下条形基础施工图 - 5
第 5 张图
墙下条形基础施工图 - 6
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-8 15:30:27上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在别墅建筑专区发帖交流相关知识。

附件2099v11edfccccdd2f2dcs110c.rar

1.28 MB

下载  售价: 100 积分    赚积分
