一份骨架支撑式膜结构看台遮阳膜及土建看台结构CAD施工图纸（建筑图纸）(排水总平面图)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：体育
• 建筑高度类型：单层建筑
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构,钢结构,其他结构
• 钢筋混凝土结构：框架
• 钢结构：轻钢结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.20kN/平方米
• 雪压：0.55kN/平方米
• 参考图纸：33张
• 设计年代：近代

附件详情

中学体育场，骨架支撑式膜结构看台遮阳膜，遮阳膜下为土建看台，总投影面积为291平方米，看台地上1层，高度2.45米，建筑面积约207平方米，框架结构，7度设防，田径运动场地周长340米，半径26.2米,直段长80.30米,6分道,分道宽1.22米,直道6分道。

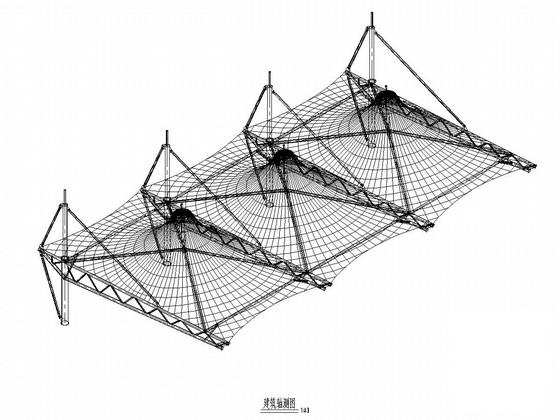

遮阳膜：膜结构设计总说明，建筑轴侧图、平面图，立面图、侧面图，结构轴测图，平面图，拉杆详图，板件放样图，膜节点 平面布置图 ，膜 节点图 等15张图。
土建看台：建筑设计说明，看台底层平面图，看台层平面图，立面图、剖面图； 结构设计说明 ，基础平面布置图，柱配筋平面图，梁配筋图，板配筋图等共计11张图。
操场：施工总说明，总平面图，操场平面图，排水总平面图，排水沟大样图，铅球场地大样图，跳远及三级跳远场地详图7张图。
总计33张图。分享投稿时间：近几年5月。

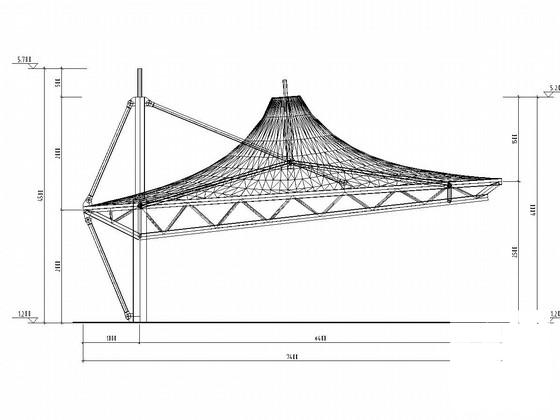

建筑侧面图

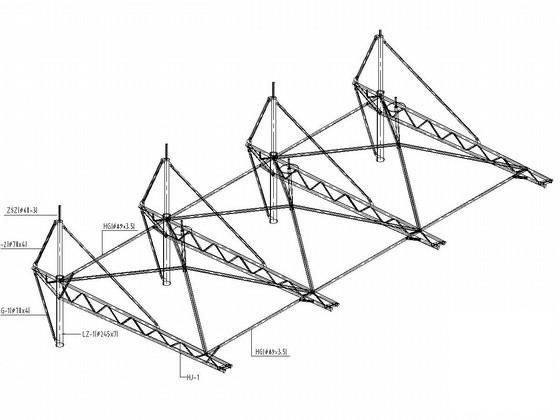

结构轴测图

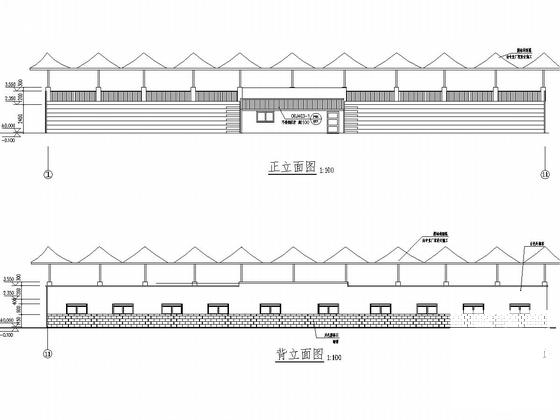

看台立面图

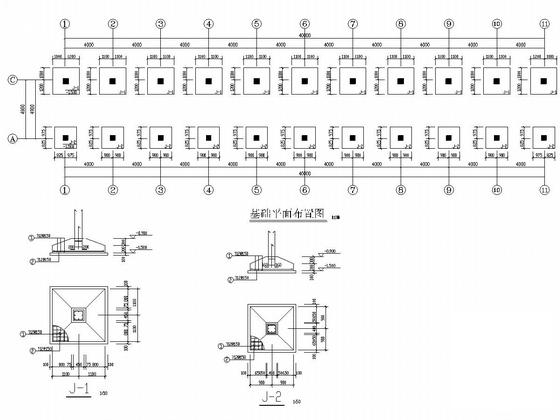

看台基础图

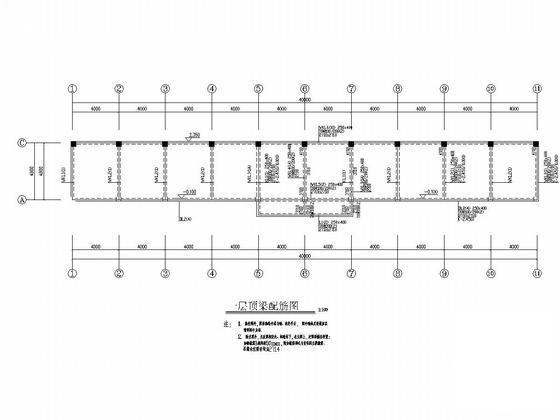

一层顶梁配筋图

操场平面图

铅球场地大样图

尺寸图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

第 7 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
