一份18层剪力墙住宅楼结构CAD施工图纸(桩基础)

[复制链接]

0

主题

0

帖子

1591

积分

超级版主

Rank: 8Rank: 8

积分
1591
发表于 2020-3-8 16:30:03 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.1kN/平方米
  • 地下室功能:车库
  • 参考图纸:93张
  • 设计年代:近代

附件详情

地上18层地下1层剪力墙结构住宅。6度抗震设防,采用桩承台独立基础。持力层为密卵石层,承载力特征值7000kpa。包括:结构设计总说明,地下室基础设计总说明,地下室基础总平面布置,楼梯施工图,各层墙柱 平面布置图 及柱表,各层梁、板配筋图,模板图等共计93张图纸。(基础设计说明为小区共用,共计四栋,该工程为1#楼)

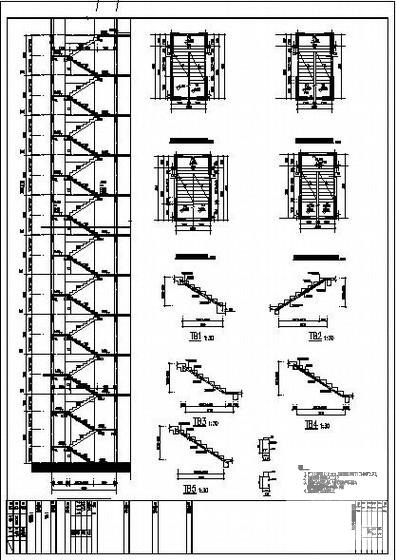

第 1 张图
第 1 张图

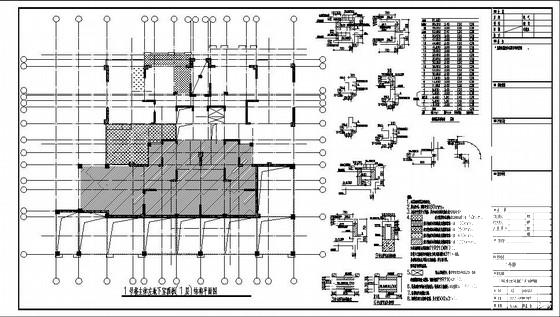

第 2 张图
第 2 张图

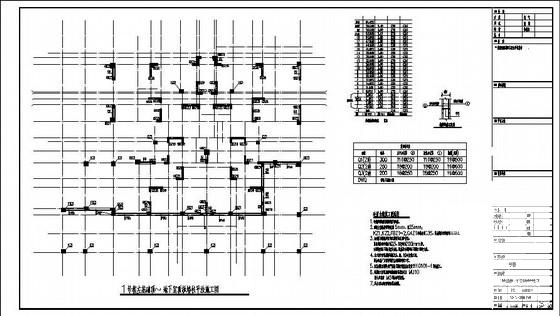

第 3 张图
第 3 张图

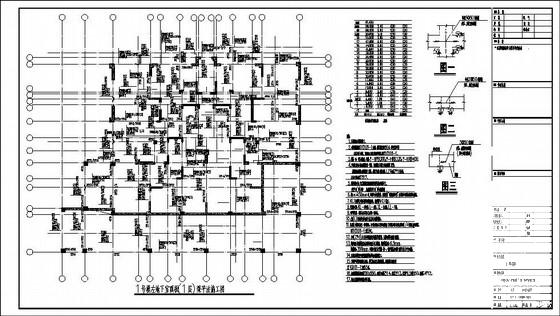

第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-8 16:30:03上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在居住建筑专区发帖交流相关知识。

附件2099v11edfccce1cssd0eced21.rar

6.9 MB

下载  售价: 100 积分    赚积分
