一份26米深基坑桩锚支护初步设计CAD图纸（知名专家主持设计）

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 设计总说明
• 周边环境图
• 基坑支护平面图
• 护坡桩内边线定位平面图
• 护坡桩定位平面图
• 观测井和疏干井平面图
• 基坑监测平面图
• 基坑支护剖面图
• 护坡桩节点大样图
• 监测列表

附件详情

该项目基坑开挖深度24.9米和26.4米。基坑周边有多条地下管线和地铁区间线路、管线及既有建筑物，周边环境复杂。场地地下水丰富，勘察期间在40m的深度范围内观测到2层地下水，类型均为潜水。基坑支护采用护坡桩 预应力锚杆 高压旋喷桩止水帷幕。
【基坑支护设计】
基坑分五个剖面设计，1-1剖面采用桩锚支护，桩径1000mm间距1500mm，六道锚杆；2-2、4-4剖面采用桩锚支护，上部结合柱砖墙，桩径1000mm间距1500mm，五道锚杆；2-3、5-5剖面采用桩锚支护，上部结合柱砖墙，桩径800mm间距1500mm，五道锚杆。锚杆采用采用1860级钢绞线。
基坑外侧采用与排桩咬合的高压旋喷桩止水帷幕，桩径1000mm间距650mm、1500mm。
16张，编制于2015年。

桩锚基坑支护剖面图

桩锚基坑支护剖面图

疏干井及观测井布置

桩间护壁剖面配筋

组合柱砖墙大样图

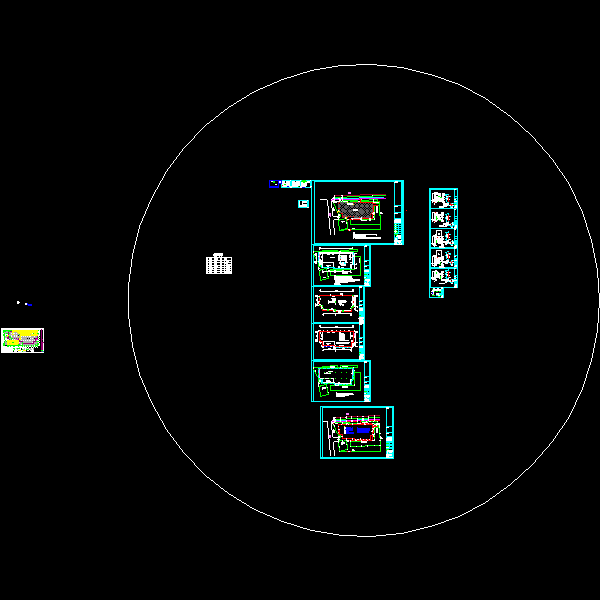

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
