市政路3连跨箱涵施工方案(监理工程师)

haot222

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 一、项目概要
• 二、编制依据
• 三、施工部署
• 四、施工进度
• 五、施工组织机构设置
• 六、主要施工方案
• 七、墙体模板及支架力学计算
• 八、顶板支架及模板力学计算
• 九、模板验算
• 十、横梁验算
• 十一、纵梁验算
• 十二、支架验算
• 十三、本项工程的 质量控制 指标、检测频率和方法
• 十四、 质量控制 措施
• 十五、环保保证措施

附件详情

2、施工方法
测量放样：
在基础开挖之前，按照图纸所示坐标及尺寸，放出箱涵中心线及基础开挖边线，并设临时水准点，作为箱涵施工过程高程控制依据，箱涵中心线应引至两端木桩上，以便随时进行中心线检查。测量放线成果须经监理工程师复核无误后方可进行下一步施工 。
施工导流：
经现场勘察，XX路约XX0+602.5处箱涵施工位置的北南西侧采用沙包围堰，然后展开箱涵的施工。
护坡施工、基坑开挖：
本箱涵的开挖深度约为7.5米，基础土方采用2台挖掘机进行开挖，从西南面沿涵洞横向向东面开挖，自卸汽车装运走。在开挖过程中，采用水准仪随时进行观测控制，为不扰动基底土，在开挖时，应预留20cm厚的土进行人工清理。若基槽内有地下水渗出，应在槽底一侧设置排水明沟，铺设碎石滤水层，将积水引至端头集水坑，采用潜水泵抽出基槽外。每边各预留50cm宽工作面。锥坡纵横向采用1:1渐变锥坡接顺挡土墙，坡面采用M7.5浆砌厚片石36cm。
地基承载力检测：
基槽挖至设计标高后，进行地基承载力检测，地基承载力特征值不小于115XXPa，对涵洞持力层无法达到设计要求段，应对地基做相应处理，符合设计要求后方可进行片石回填及沙石垫层、C15砼垫层施工。
......
共34页

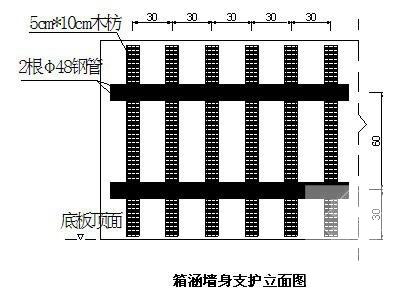

第 1 张图

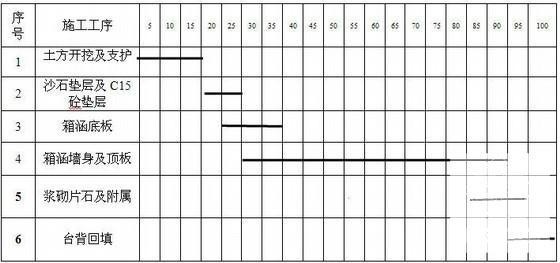

第 2 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
