110千伏导线架空线路改造工程施工组织设计(商品混凝土)

ddxxssss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

附件详情

该项目的更换碳纤维导线改造段总长度11.396公里，其中，同期更换地线改造段长度0.870公里，更换杆塔改造线路段长度0.537公里。
1.2.7导线型号：
导线1×ACCC/L-185/25钢芯铝绞线。
1.2.8地线型号：
两根GJ-35镀锌钢绞线，一根36芯ADSS光缆。
1.2.9铁塔：该项目铁塔均为角钢格构式自立铁塔，共3基直线塔。
1.2.10基础：板式直柱基础。
……
2基础浇制
①、混凝土选择商品混凝土。施工方式采用混凝土搅拌车运输、汽车泵车泵送。及时准备发电机、振捣设备及抹面工具。混凝土浇筑必须控制其上升速度，以减小混凝土施工对模板的影响。浇筑过程中安排专人看护模板，检查模板的变形和漏浆情况。
②、混凝土的振捣应由专人负责，振捣时要做到快插慢拔，同一位置振捣10-20秒，以混凝土中气泡逸出，表面呈水浆不再沉落为止。振动棒各插点的间距应均匀，不要超过振动棒有效作用半径的1.5倍，一般为250—300mm，注意过振和漏振。在模板阴角紧靠模板面，钢筋密集处应辅以人工扦捣。
……
2.5.2.5 安装

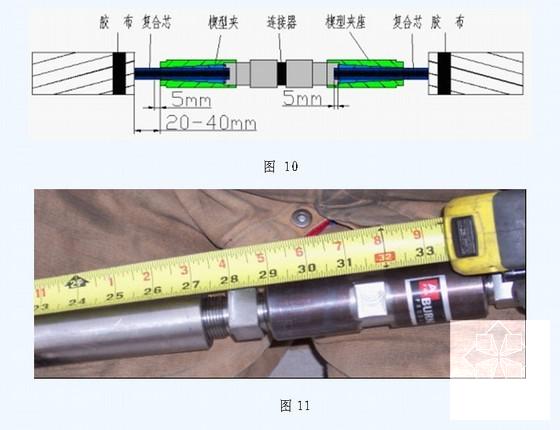

1) 把碳纤芯穿入楔型夹座，然后将碳纤芯穿入楔型夹，并夹住碳芯，整体滑进楔型夹座内。碳芯露出楔型夹5-10mm，安装连接环。(见图8)
2) 将连接器拧入楔型夹座内。用扳手拧紧。
3) 拧紧连接器与楔型夹座，检查靠近导线一端，应该有20-40mm左右的碳芯露出，楔型夹锥形端头应从楔型夹座端向外拉出5mm。另一端的安装过程与此完全相同，最后用二把扳手把连接环拧紧。
4) 用钢刷清除导线进入内衬管部分铝股氧化膜。
5) 对导线铝股进行均匀涂刷电力脂，并完全覆盖。用钢丝刷沿碳纤维复合芯铝绞线捻绕方向对已涂电力脂部分进行擦刷，然后用洁布擦去多余电力脂。
6) 将耐张线夹外压接管安装到位，与胶垫接触为止。
……
