一份高标准农田建设示范工程设计dwg格式CAD图纸节点详细图纸(水闸 过水涵洞等)(泥结石路面)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

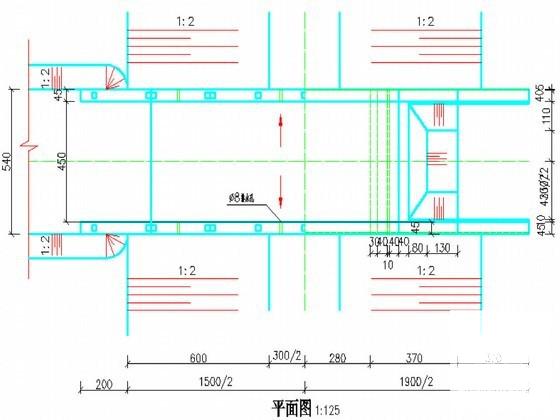

• 平面图
• 立面图

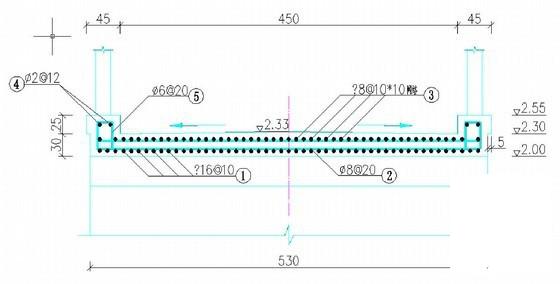

• 桥面板配筋图
• 纵剖面图
• 门槽结构图图

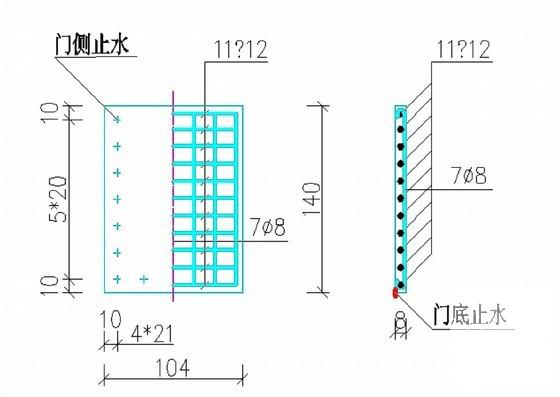

• 闸门配筋图
• 启闭平台配筋图
• 半平面图
• 混凝土管接头大样图

附件详情

【设计说明】
本图高程以米计,采用相对高程,取河（沟）底高程为零点；钢筋尺寸以毫米计，其余尺寸以厘米计。
一、水闸附件设计说明：
1.闸门、启闭平台、预制板为为C25混凝土；其余为C20混凝土；浆砌石水泥砂浆标号为M10；
2.砌石墙外露面M10水泥砂浆抹面2cm厚；
3.启闭机采用手摇式1t螺杆启闭机；
4.回填土必须分层夯实，夯实密实度不小于0.95；
5.钢筋保护层厚度为1.5cm；钢筋锚固长度为35d；
二、过水涵洞附件设计说明：
1.图中材料标号：混凝土为C20、砌石砂浆为M10；
2.混凝土管为2m混凝土预应力管；
3.回填土分层回填夯实，层厚20~30cm，密实度不小于0.95；
4.泥结石路25cm，其中泥结石路面层10~12cm，灰土或碎石路基层15~13cm。
三、平板桥附件设计说明：
1.底板、台帽为C25混凝土；桥面为C30混凝土；桥面板可采用相同设计荷载级别的预制板代替，另见图；浆砌石水泥砂浆标号为M10；
2.支座采用2cm厚四毡三油板：沉陷缝填充三毡二油；钢筋保护层厚度：桥面板3cm。其余2.5cm；
3.回填土必须分层夯实，夯实密实度不小于0.95。桥基土易冲刷处，应对桥台周围护砌；
......
8张　编制

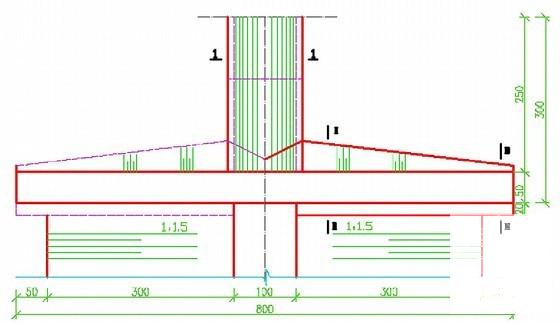

过水涵洞半平面图
