[CAD]混凝土结构单层工业厂房毕业设计方案(柱间支撑)

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

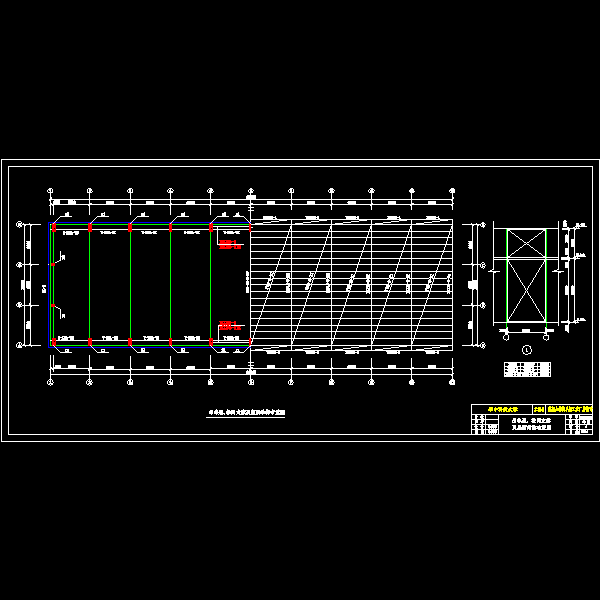

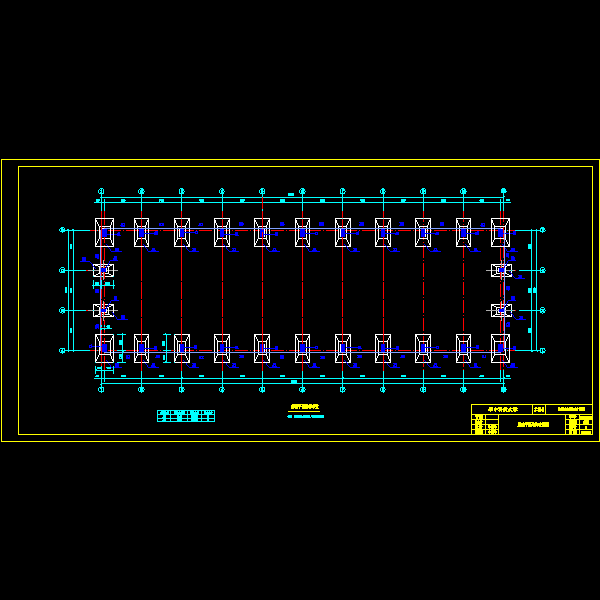

车间均为单跨单层厂房，跨度为18m，设吊车20/5t，10t吊车各一台，吊车均为中级工作制，轨顶标高不低于10.8m，厂房设有天窗。计算书共19页。 　　该资料包含：基础布置图、牛腿配筋图、吊车梁、屋面结构、柱间支撑布置图等4张图纸。

厂房.dwg

屋面mtf.dwg

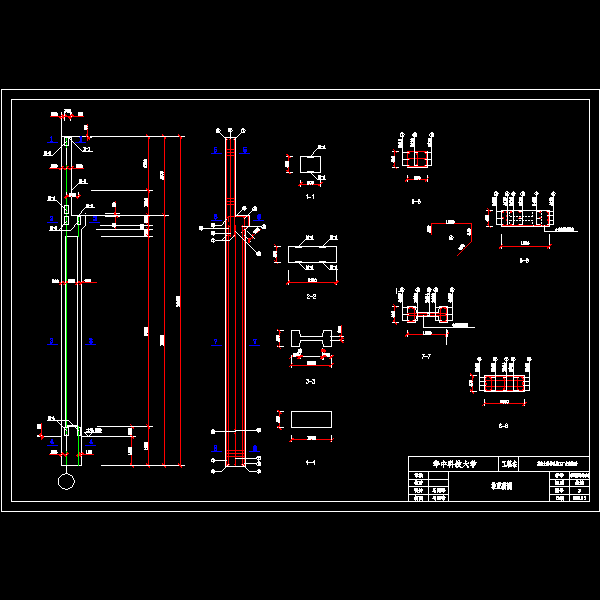

柱配筋mt.dwg

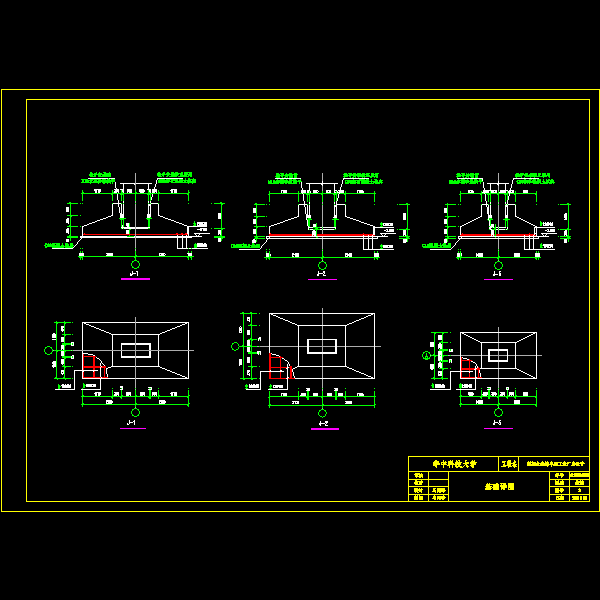

详图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
