一份单向行驶双车道分离式隧道CAD施工方案图纸设计

tiantianuu

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 【技术标准】 　　 1.设计时速：100km/h 　　 2.交通量：2027年交通量44002辆/日（小客车） 　　 3.采用单向行驶双车道分离式隧道 　　 4.环境卫生标准：CO允许浓度 　　 交通正常时δco≤250ppm 　　 交通阻滞时δco≤300ppm （20分钟内） 　　 烟雾允许浓度 　　 交通正常时K≤0.0065m-1 　　 发生事故时K≤0.009m-1 （20分钟内） 　　 5.隧道建筑限界：净宽：0.75 1.0 2×3.75 0.5 0.75=10.50m 净高:5m 　　 6.平面线型：左行线位于直线段；右行线部分位于曲线隧道。 　　 7.纵坡：左行线 2.784%；右行线 -2.800% 　　【附件详情】 　　 隧道长度：510米（左）532米（右） 　　 隧道形式：单心圆曲墙式断面，半径为R=5.60米 　　 最大埋深：95米 　　【资料内容】 　　 隧道洞口；隧道防排水；隧道监控量测；隧道净空限界；隧道灭火器箱布置图；隧道明洞衬砌；隧道内部装饰图；隧道施工程序；隧道通风机布置图；隧道行人横洞电缆沟图；隧道行人横洞封闭门；隧道行人横洞设计图；隧道行人横洞照明布置图；隧道照明布置图……共53张CAD图纸 隧道S3衬砌 隧道S4衬砌 隧道防排水 隧道净空限界 隧道行人横洞封闭门 隧道照明布置图 隧道洞口

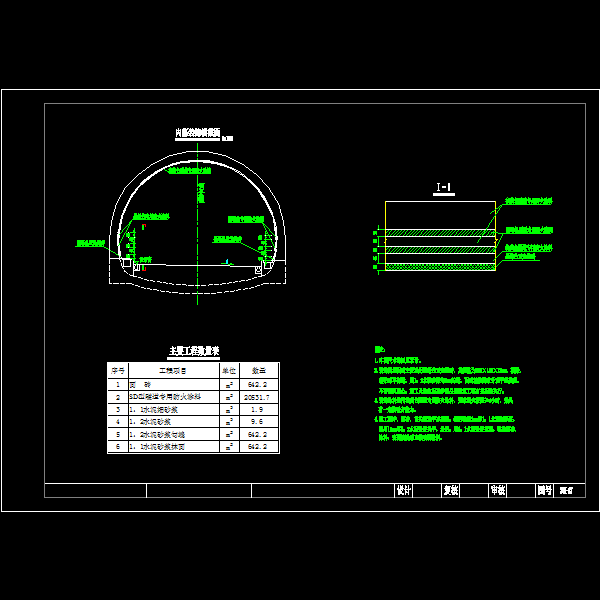

隧道内部装饰图.dwg

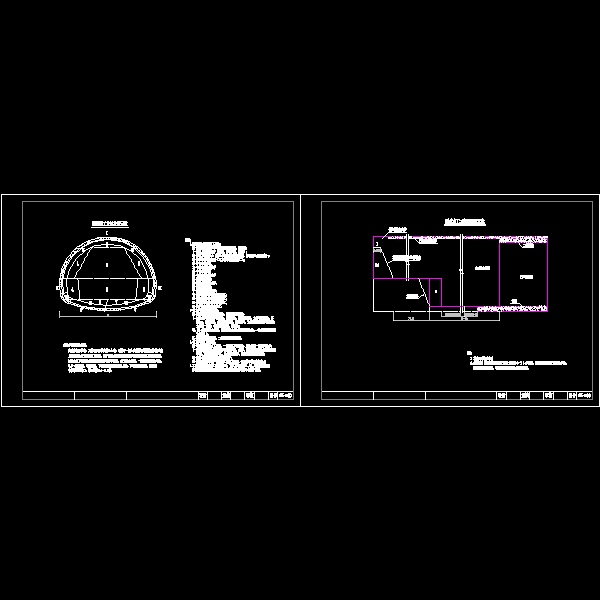

隧道施工程序.dwg

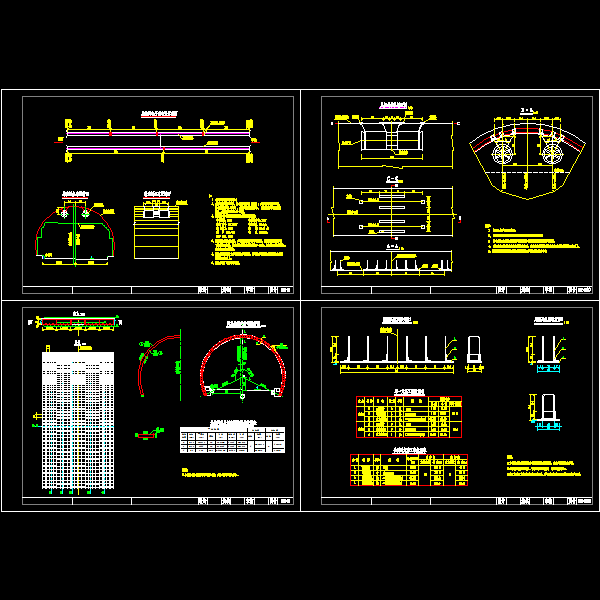

隧道通风机布置图.dwg

隧道行人横洞电缆沟图.dwg

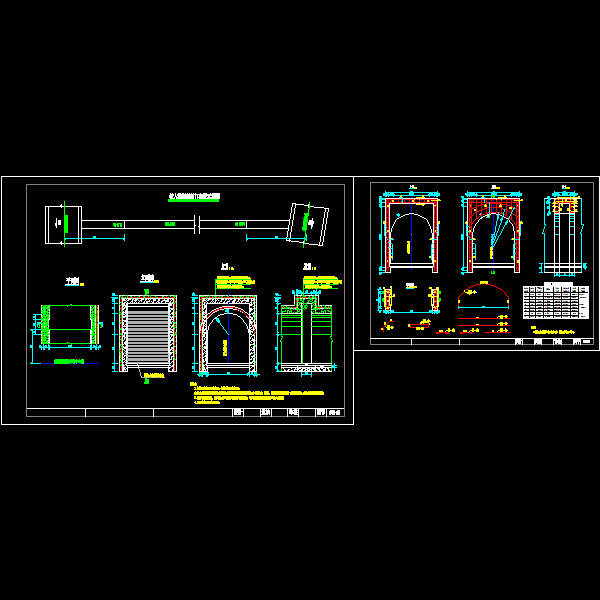

隧道行人横洞封闭门.dwg

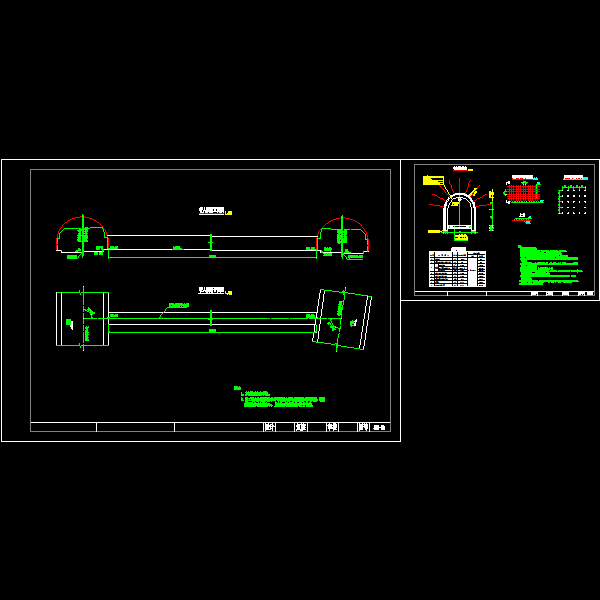

隧道行人横洞设计图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
