9层办公大楼给排水设计CAD施工图纸(自动喷水灭火系统)

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公
• 建筑高度：多层建筑
• 地上层数：9层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：22张
• 图纸年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水方式：市政供水
• 排水技术：重力排水
• 大样节点：卫生间
• 项目地址：四川

附件详情

• 地下室喷淋平面图
• 地上各层喷淋平面图
• 下地室给排水平面图
• 地上各层给排水平面图
• 屋顶雨水平面图
• 卫生间给排水大样图
• 给排水系统图
• 消防给水系统原理图

附件详情

该附件为四川某办公大楼给排水设计图纸。
设计范围：建筑红线范围内的室内给水排水系统，消火栓系统,自动喷水灭火系统
附件详情：该项目为带地下车库的二类办公楼(9层),消火栓最大用水量室外20l/s,室内20l/s,火灾延续时间2h；自动喷淋系统为中危险二级,用水量为30.0l/s，火灾延续时间1h,消防水量有效容积共计396m ；该项目消防水池、消防车取水口与园区1#楼（19F综合楼）所设消防水池、消防车取水口共用，能满足该项目消防水量要求；该项目消火栓泵、喷淋泵与园区1#楼（19F综合楼）所设消火栓泵、喷淋泵共用，能满足该项目消防水量、水压要求；该项目消防水箱与园区1#楼（19F综合楼）屋顶所设消防水箱（有效容积为18m ）共用，设置高度满足消防要求；该项目最高日生活用水量为40.5m/d,最大时生活用水量为10m/h；该项目室外市政给水压力为0.30MPa,能满足地下室至地上4层直接供水.5层以上设于地下室的变频设备供水。
编制于2010年，共22张图纸

地下室喷淋平面图

7层给排水平面图

屋顶给排水平面图

卫生间给排水大样图

给排水系统图

消防给水系统原理图

7层喷淋平面图

第 1 张图

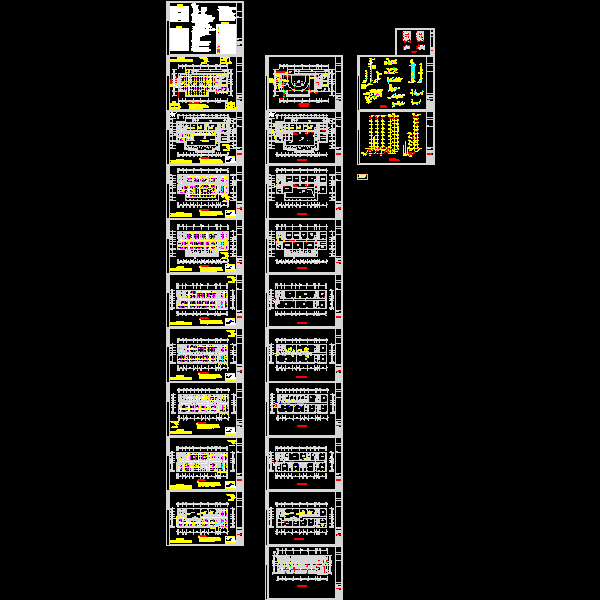

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
