建筑类别：办公,科研
-
建筑面积：20054平方米
-
地上层数：七层
-
地下层数：一层
-
图纸设计深度：施工图
-
生活供水设计：生活给水系统
-
供水设备：高位水箱
-
排水体制：污废合流,雨污分流
-
项目地址：上海
-
设计说明：有
本建筑为高度>24米的一类高层建筑地下一层,地上七层.建筑高度34.20米.总建筑面积20054平方米。
设计范围: 室内外给水排水及消防设计;
系统设计概况：
a.给水采用屋顶水箱供水系统
b.排水系统室内雨、污水分流，污、废水合流。室外雨、污分流
c.室内消火栓和自动喷淋系统均采用临时高压给水系统，水泵直接从市政管网抽水

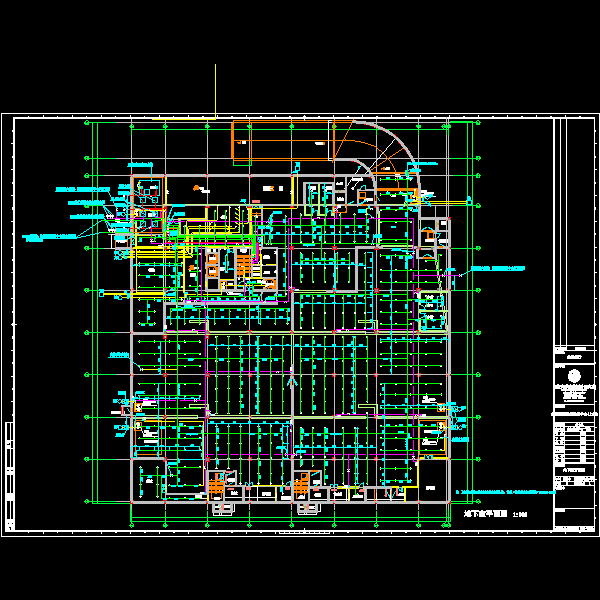

地下室平面图

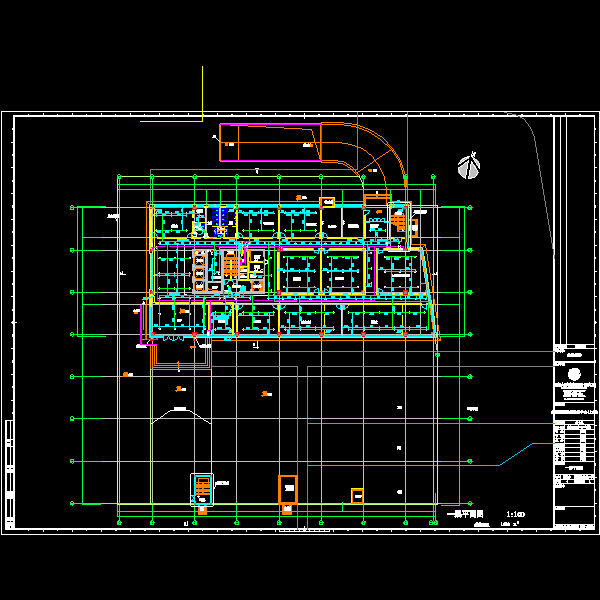

一层平面图

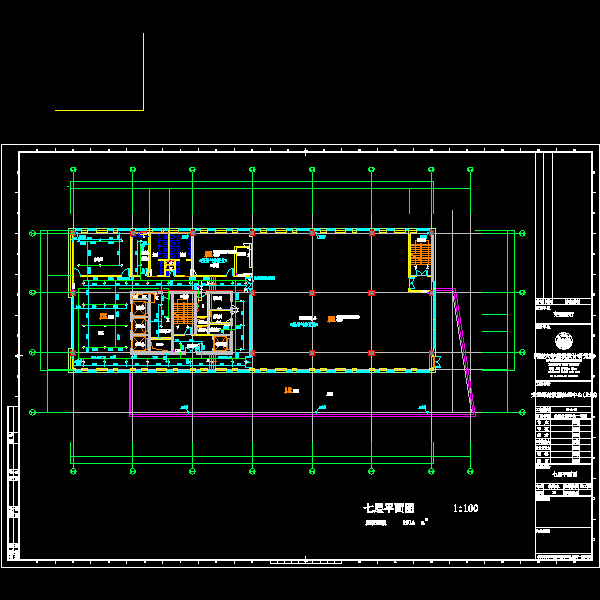

七层平面图
机房层平面图及屋顶平面图
消防系统图
水泵房详图

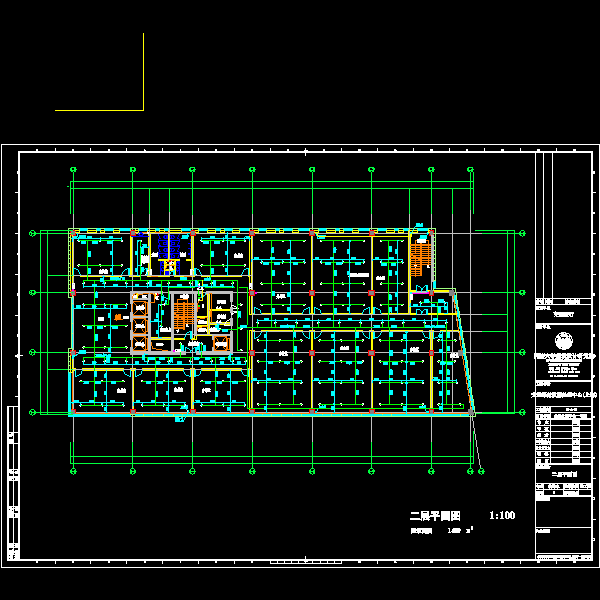

第 1 张图

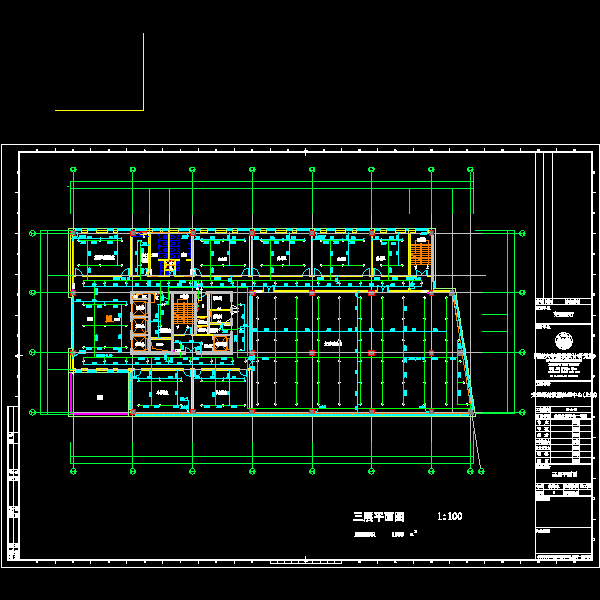

第 2 张图
第 3 张图
第 4 张图
第 5 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
