一份下穿铁路专用线立交桥CAD施工方案图纸设计(钢筋混凝土)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

一、设计依据 　　1、本院《设计计划任务书》。 　　二、技术标准及设计原则 　　1、本桥为南京市xx路下穿XXX铁路专用线的立交桥，铁路设计为单线，该处铁路的直线段与道路中线切线夹角为25°19’41"。 　　2、本桥采用四孔分离式钢筋混凝土框架结构，新建桥选用斜交40°框架，左右幅道路框架夹角为6°22’33"。中间两孔行车道宽13.6米，边孔人行道宽2.5米。 　　3、桥下设计净高：行车道净高按不小于4.5米考虑，人行道净高按不小于3.0米考虑。 　　4、设计荷载：列车荷载 中-活载，汽车荷载 城-A级。 　　5、框架桥顶板至轨底距离不小于65cm。 　　6、地震烈度为7度，基本地震加速度为0.10g。 　　 　　 　　共18张CAD图纸.

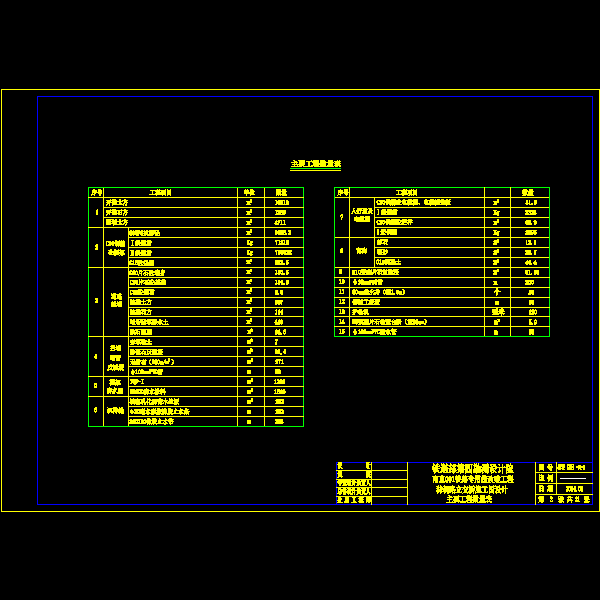

第 1 张图

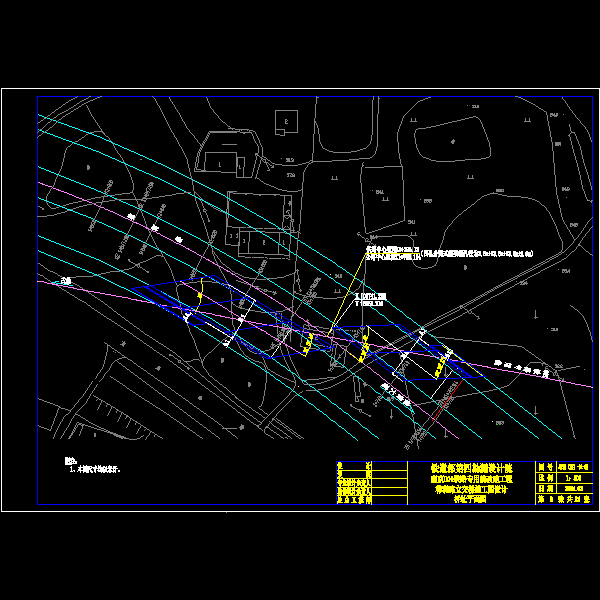

第 2 张图

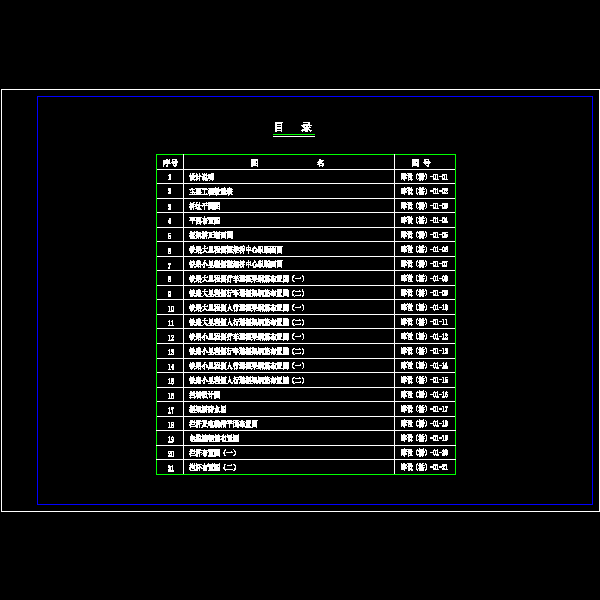

第 3 张图

第 4 张图

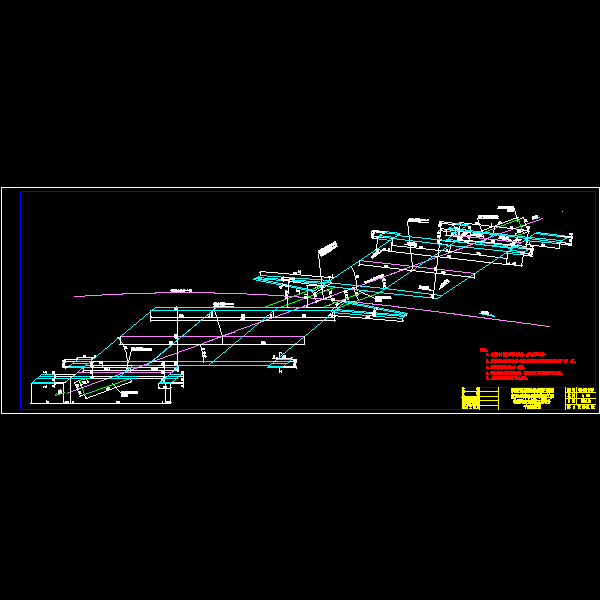

第 5 张图
