一份双向四车道城市次干道交通工程CAD施工方案图纸设计34张

haot222

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

本道路采用的双向四车道一块板的路幅组成形式。 　　断面方案布置为：3.0m(人行道) 2.75m（非机动车道） 2x3.5m（机动车道） 0.5m双黄线 2x3.5m（机动车道） 2.75m（非机动车道） 3.0m(人行道)=26.0m。 　　主要技术指标： 　　路线等级：城市Ⅱ级次干道； 　　道路标准路幅宽度：26m； 　　机动车道设计车速：40km/h。 　　…… 　　该资料中交通标志种类有：道路指示标志、分道标志、人行道标志、限速标志、路口提示标志、道路变窄标志等。 　　标志支持方式： 　　（1）本项目交通标志支持方式主要有悬臂式、立柱式和附着式。 　　（2）标志结构设计风速为20m/s。 　　（3）标志板背面铆接滑动槽铝，滑动模铝内装有滑动螺栓，标志板与钢管横梁或立柱通过滑动螺栓、抱箍及抱箍衬底相连接。 　　…… 　　共34张，编制于2010年。

第 1 张图

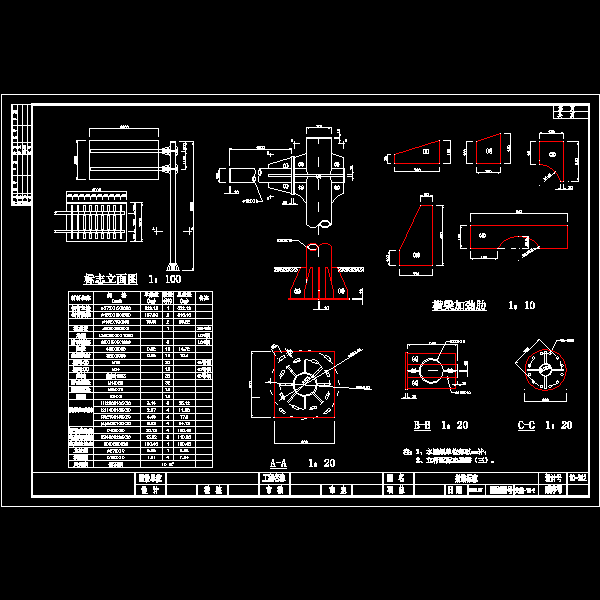

第 2 张图

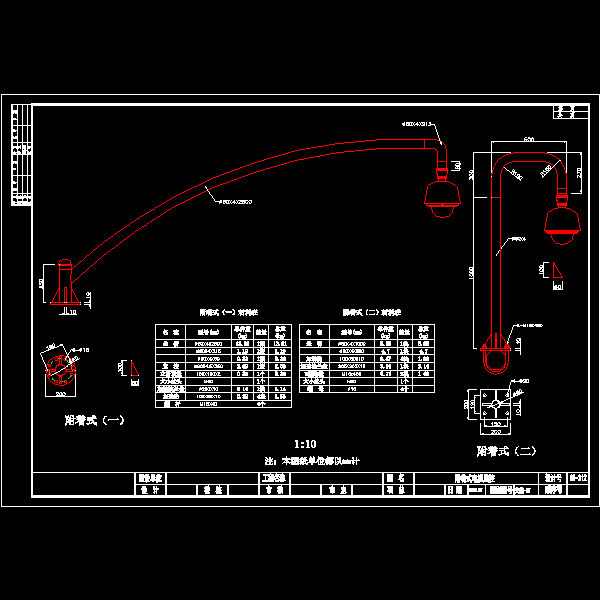

第 3 张图

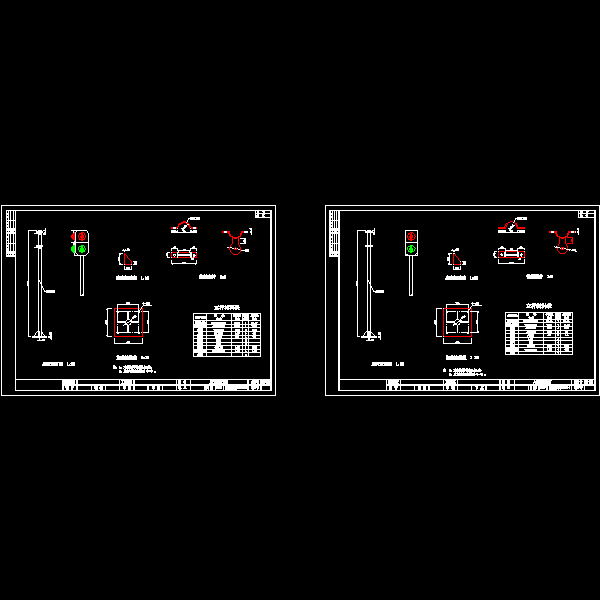

第 4 张图

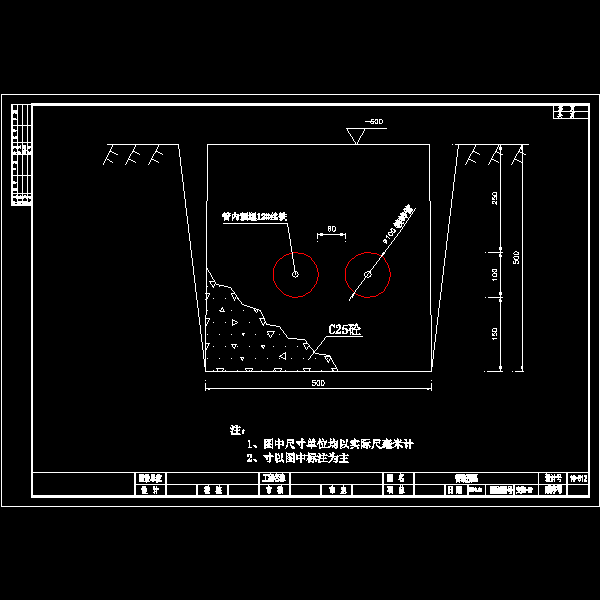

第 5 张图
