一份城市主干道道路强弱电工程CAD施工方案图纸设计91张

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

A段道路是西南～北走向，城市主干道，设计时速40km/h，道路红线宽度20m。标准横断面的车行道宽14m，两侧人行道各宽3m。外侧人行道与xx河堤人行道共用。 　　强电设计范围：高压10KV配电系统，道路照明设计。 　　电力部分：1.电源：该项目10kV总电源引自110kV草堂变电站。 　　2.线路敷设：电力主干线路与相交道路上主干线路连接，10KV架空线选用JKLYJ-8.7/10-240,电杆安装在人行道上且中心距路缘石0.5m，电杆间距35米左右,道路交叉口处采用CPVC红泥管埋地敷设，埋地电缆穿管敷设。 　　...... 　　道路照明部分： 　　1. 该项目道路为城市主干路，机动车道路面平均照度：20lx，路面均匀度：0.4.LPD≤1.25W/m 。 　　...... 　　弱电说明：设计范围为电信及有线电视的管道敷设设计。 　　...... 　　共91张图，编制于2013年。

第 1 张图

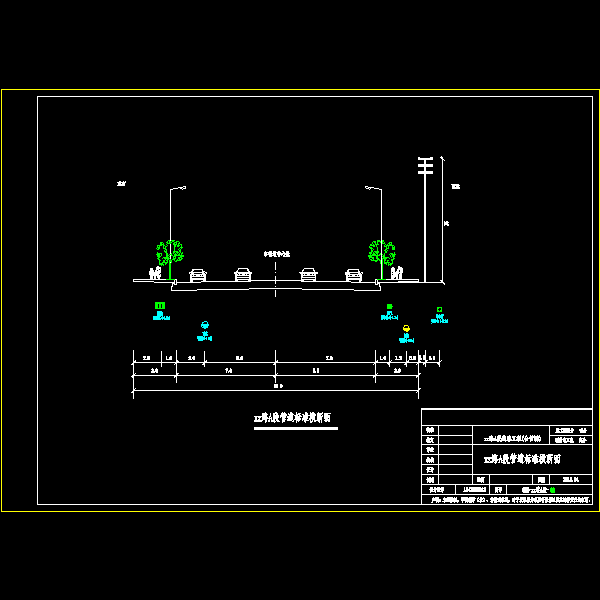

第 2 张图

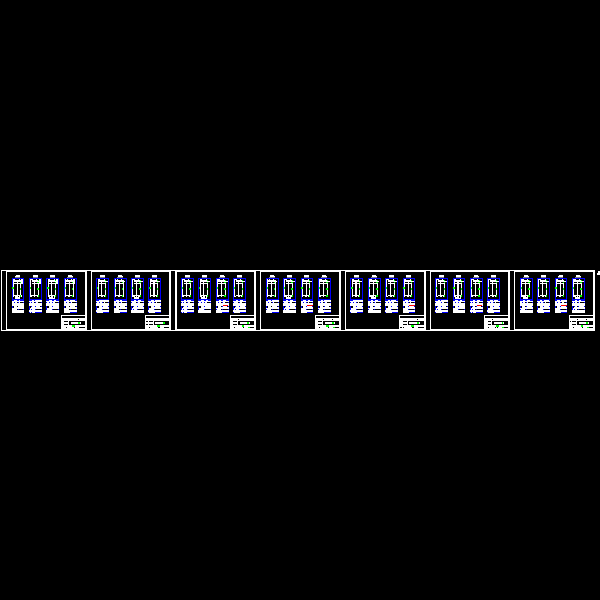

第 3 张图

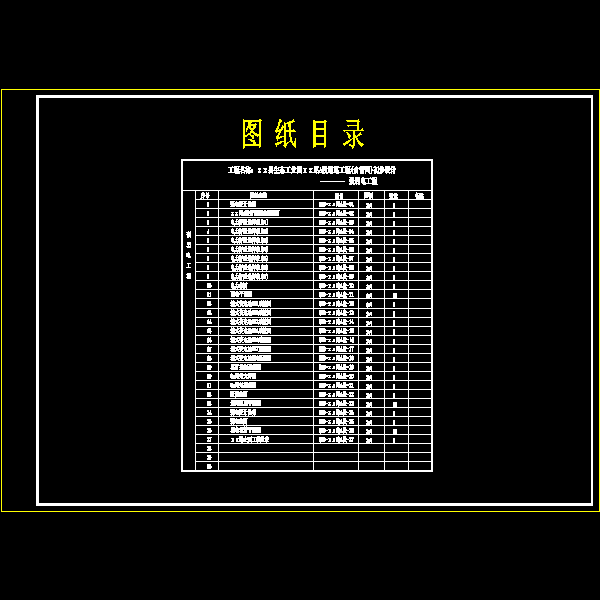

第 4 张图

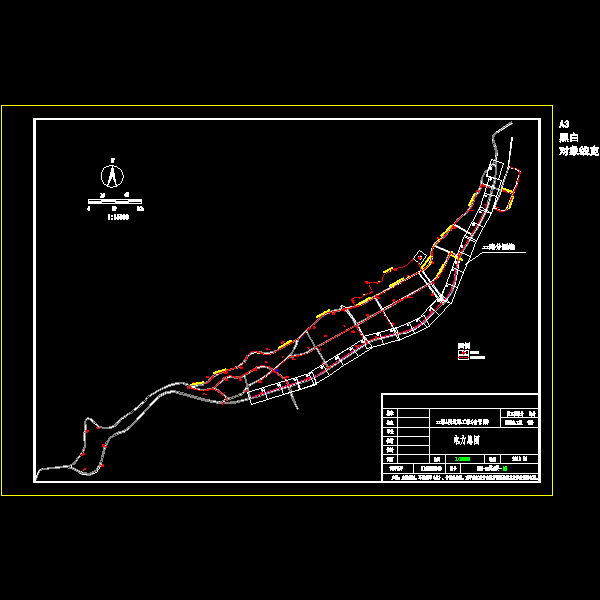

第 5 张图
