幼儿园电气CAD图纸(钢筋混凝土)(TN-C-S)

[复制链接]

0

主题

0

帖子

1181

积分

超级版主

Rank: 8Rank: 8

积分
1181
发表于 2020-5-17 14:48:05 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


一、建筑概况
该项目为幼儿园为多层建筑,共三层,建筑面积为3802平方米,建筑高度为10.8米,钢筋混凝土 框架结构,独立柱基。
二、设计范围
低压配电.防雷.接地.宽带网.电话系统.有线电视系统.
三、负荷等级
均为三级负荷。
四、供电电源及供电系统
低压供电系统:
低压电源引自市电母线,三相四线(380/220)引入,进户线 PE作重复接地处理.低压系统接地型式TN-C-S.应急照明备用电源为蓄电池,要求其连续 供电时间不应少于30min.
五、线路敷设
导线选用YJV-1KV或BV-0.5KV型,室内导线沿桥架敷设,出桥架后穿阻燃PVC管沿地(FC)。
墙(WC).顶(CC)暗敷,具体敷设方式详系统.
垂直桥架沿竖井或墙敷设,水平桥架沿梁底敷设(考虑检修和维护,水平桥架离梁底应留有适当余量)。
六、设备安装
配电箱的安装详系统图;开关、插座、灯具安装详设备材料表。
七、图纸展示
封面
配电系统图(1)
配电系统图(2)
一层照明及供电干线平面图
幼儿园电气CAD图纸(钢筋混凝土)(TN-C-S)

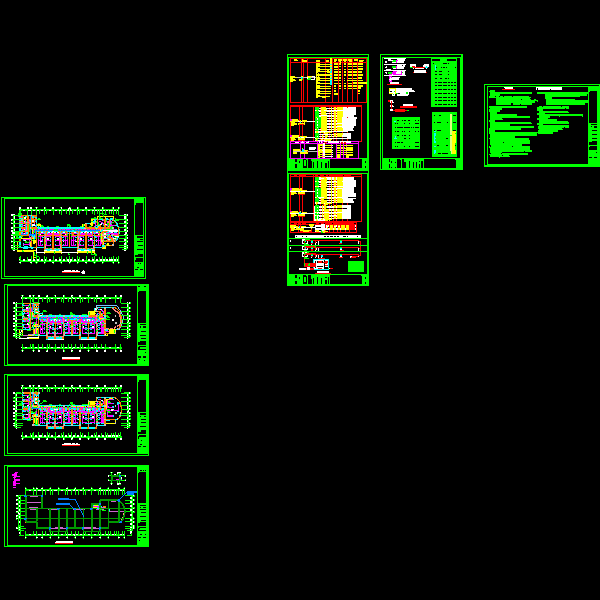

第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-5-17 14:48:05上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在电气工程专区发帖交流相关知识。

附件2099v11e2ccfccc1secwsw0.dwg

1011.64 KB
