一份5层带地下室教学楼及附属办公楼结构CAD施工图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平方米
• 雪压：0.30kN/平方米
• 参考图纸：23张
• 设计年代：近代

附件详情

工程分为教学主楼及附属办公楼两部分,主楼共5层带一层地下室，主楼每层层高均为3.7m；从室外地坪至主要屋面高度为20.30m。附属办公楼共4层，一层为架空层。南接主楼，北接现有建筑（三层框架结构）附属办公楼从室外地坪至主要屋面高度为16.60m。一层层高为5.5m,二至四层层高均为3.7m。
该资料包含：
结构设计总说明、主楼基础平面图、基础详图、框架柱平法施工图、梁平法施工图、现浇板平面图、 楼梯详图 共23张图纸。

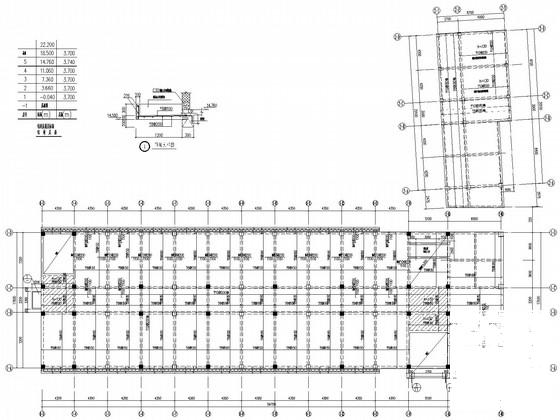

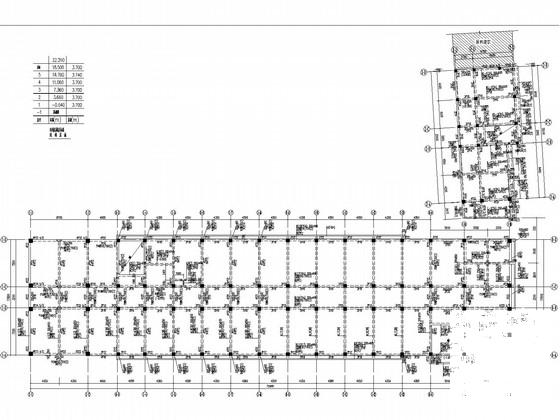

梁平法施工图

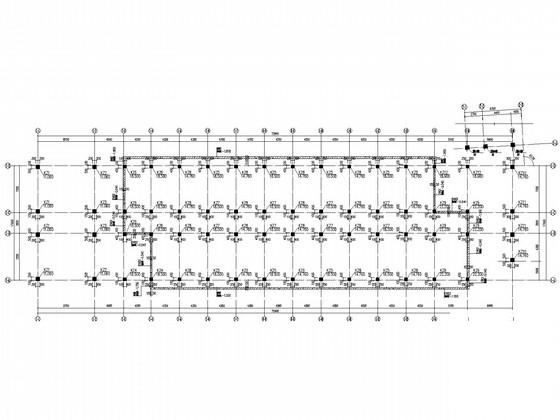

框架柱平法施工图

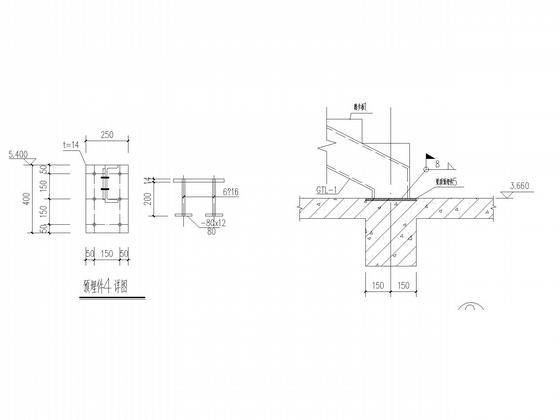

预埋件详图

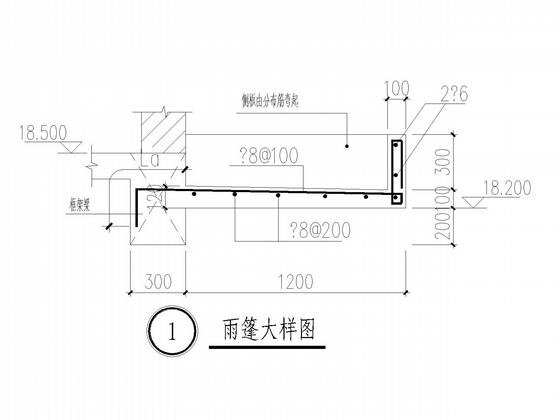

雨篷大样图

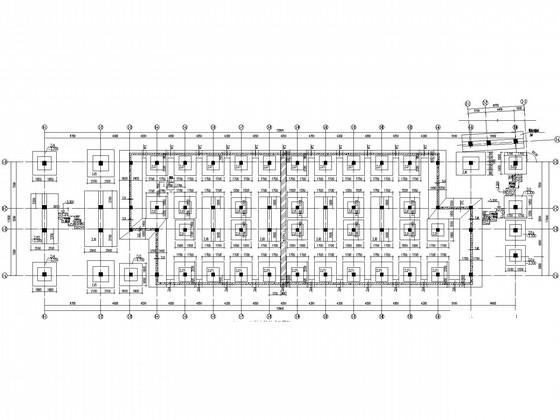

主楼基础平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
