一份公寓地下车库现浇混凝土结构CAD施工图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：单层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：其它基础
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 地下室功能：车库
• 参考图纸：21张

附件详情

该项目为一座地下车库。为钢筋混凝土全现浇结构，建筑结构的安全等级为二级，防水等级为二级。该项目抗震设防烈度7度,设计基本地震加速度为0.10g,设计地震分组为第一组.结构设计使用年限为50年,框架抗震等级为三级。
该资料包含：

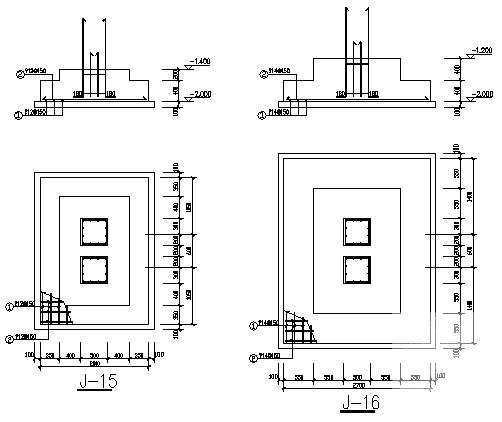

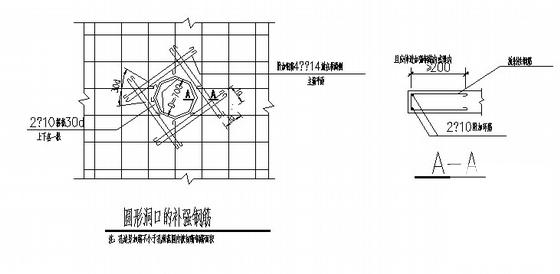

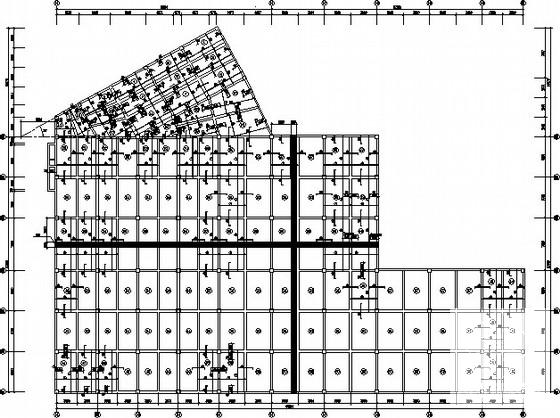

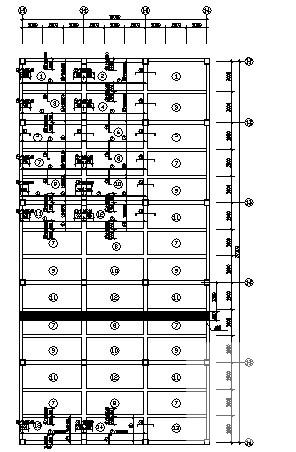

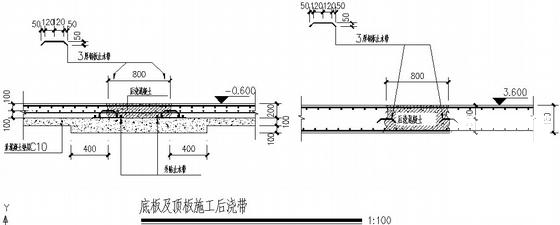

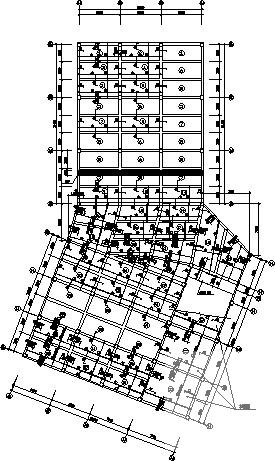

结构设计说明 、基础 平面布置图 、基础详图、柱平法施工图、挡土墙大样、 节点详图 、梁平法施工图、底板结构板施工图、顶板结构板施工图、柱平法施工图、室外独立汽车坡道详图共21张图纸。

图5

图6

图7

图8

图9

图10

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
