隧道平行导坑及横洞衬砌CAD图纸47张（无轨运输知名大院）(软弱围岩)(dwg)

bbnnxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 位置：云南
• 隧道所处的地质条件：石质隧道
• 隧道的长度：5330米
• 隧道的横断面积的大小：39.67平方米
• 隧道所在的位置：城市隧道
• 隧道埋置的深度：浅埋隧道
• 隧道的用途分类：市政隧道
• 围岩分类：Ⅳ:极硬岩

附件详情

• 设计说明
• 平行导坑、横洞内轮廓设计图
• 无轨单车道运输平行导坑、横洞I&I级围岩锚喷衬砌断面图
• 无轨单车道运输平行导坑、横洞I&I&I级围岩锚喷衬砌断面图
• 无轨单车道运输平行导坑、横洞I&V级围岩锚喷衬砌断面图
• 无轨单车道运输平行导坑、横洞I&V级围岩锚喷衬砌钢架设计图
• 无轨单车道运输平行导坑、横洞V级围岩锚喷衬砌断面图
• 无轨单车道运输平行导坑、横洞V级围岩锚喷衬砌钢架设计图
• 无轨单车道运输平行导坑、横洞V级围岩锚喷衬砌（曲墙带仰拱）断面图
• 无轨单车道运输平行导坑、横洞V级围岩锚喷衬砌（曲墙带仰拱）钢架设计图（一）~（二）
• 无轨单车道运输平行导坑、横洞锚喷衬砌套衬断面图
• 无轨单车道运输平行导坑、横洞I&I级围岩模筑衬砌断面图
• 无轨单车道运输平行导坑、横洞I&I&I级围岩模筑衬砌断面图
• 无轨单车道运输平行导坑、横洞I&V级围岩模筑衬砌断面图
• 无轨单车道运输平行导坑、横洞I&V级围岩模筑衬砌钢架设计图
• 无轨单车道运输平行导坑、横洞V级围岩模筑衬砌断面图
• 无轨单车道运输平行导坑、横洞V级围岩模筑衬砌钢架设计图
• 无轨单车道运输平行导坑、横洞V级围岩模筑衬砌（曲墙带仰拱）断面图
• 无轨单车道运输平行导坑、横洞V级围岩模筑衬砌（曲墙带仰拱）钢架设计图（一）~（二）
• 无轨单车道运输平行导坑、横洞钢架通用接头设计图
• 无轨双（错）车道运输平行导坑、横洞I&I级围岩锚喷衬砌断面图
• 无轨双（错）车道运输平行导坑、横洞I&I&I级围岩锚喷衬砌断面图
• 无轨双（错）车道运输平行导坑、横洞I&V级围岩锚喷衬砌断面图
• 无轨双（错）车道运输平行导坑、横洞I&V级围岩锚喷衬砌钢架设计图（一）~（二）
• 无轨双（错）车道运输平行导坑、横洞V级围岩锚喷衬砌断面图
• 无轨双（错）车道运输平行导坑、横洞V级围岩锚喷衬砌钢架设计图
• 无轨双（错）车道运输平行导坑、横洞V级围岩锚喷衬砌套衬断面图
• 无轨双（错）车道运输平行导坑、横洞I&I级围岩模筑衬砌断面图
• 无轨双（错）车道运输平行导坑、横洞I&I&I级围岩模筑衬砌断面图
• 无轨双（错）车道运输平行导坑、横洞I&V级围岩模筑衬砌断面图
• 无轨双（错）车道运输平行导坑、横洞IV级围岩模筑衬砌钢架设计图
• 无轨双（错）车道运输平行导坑、横洞V级围岩模筑衬砌断面图
• 无轨双（错）车道运输平行导坑、横洞V级围岩模筑衬砌钢架设计图
• 无轨双（错）车道运输平行导坑、横洞V级围岩模筑衬砌断面图
• 无轨双（错）车道运输平行导坑、横洞V级围岩模筑衬砌钢架设计图
• 无轨双（错）车道运输平行导坑、横洞工字钢架接头设计图（一）~（二）
• 无轨双（错）车道运输平行导坑、横洞格栅钢架接头设计图
• 无轨单车道运输平行导坑、横洞避车洞（信号间）设计图
• 无轨运输平行导坑、横洞洞口栅栏门设计图
• 辅助坑道支护参数表（会审修改版）单车道
• 辅助坑道参数表

附件详情

无轨运输之横洞和平导设计图，适用于线一般围岩条件。平导及横洞考虑设置单侧水沟，兼顾排水功能。当地质条件较差时，辅以工字钢架和超前支护等加强措施。衬砌结构按围岩级别分别按锚喷衬砌和模筑衬砌进行设计。
无轨单车道运输断面尺寸为5.0m（宽）X6.0m（高），净空面积为27.32m(2)；无轨双（错）车道断面尺寸为7.5m（宽）X6.0m（高），净空面积为39.67m(2)。 图中内轮廓满足ITC312装碴机、混凝土搅拌运输车及20t重型载重汽车等通行及通风、排水管路布置及人行安全相关规定的要求。
……
主要设备尺寸参考值：ITC312装碴机：12.6m（长）X2.4m（宽）X3.65m（高）;混凝土搅拌运输车：7.8m（长）×2.495m（宽）×3.85m（高）；20t重型载重汽车：8.248m（长）X2.5m（宽）X3.2m（高）
……
本图不适用下列情况：特殊地质条件如：膨胀性围岩、高地应力围岩、强岩爆地段；高水压、富水区地段；坍方地段;岩溶暗河地段；其它特殊地质条件。
衬砌类型：（1）洞口段设计模筑衬砌，洞身一般情况下设置相应级别的锚喷衬砌。（2）通过断层破碎带、不良地质软弱围岩段或为满足如地表重要建筑物结构安全等特殊要求段应设置模筑衬砌。（3）辅助坑道与正洞相交段应采用模筑混凝土衬砌加强，加强段长度不宜小于10m，平导与正洞之间横通道采用模筑衬砌。（4）辅助坑道运营期间作为紧急出口通道或救援通道等特殊使用功能时，锚喷衬砌段应施作套衬。（5）对于本线岩溶发育的特点，对于暗河、高水压富水区段衬砌类型应另行拟定。
……
共计47张，设计于2010年

无轨单车道运输平行导坑、横洞V级围岩模筑衬砌断面图

V级围岩模筑衬砌（曲墙带仰拱）断面图

无轨双（错）车道运输平行导坑、横洞工字钢架接头设计图

无轨运输平行导坑、横洞洞口栅栏门设计图

钢架通用接头设计图

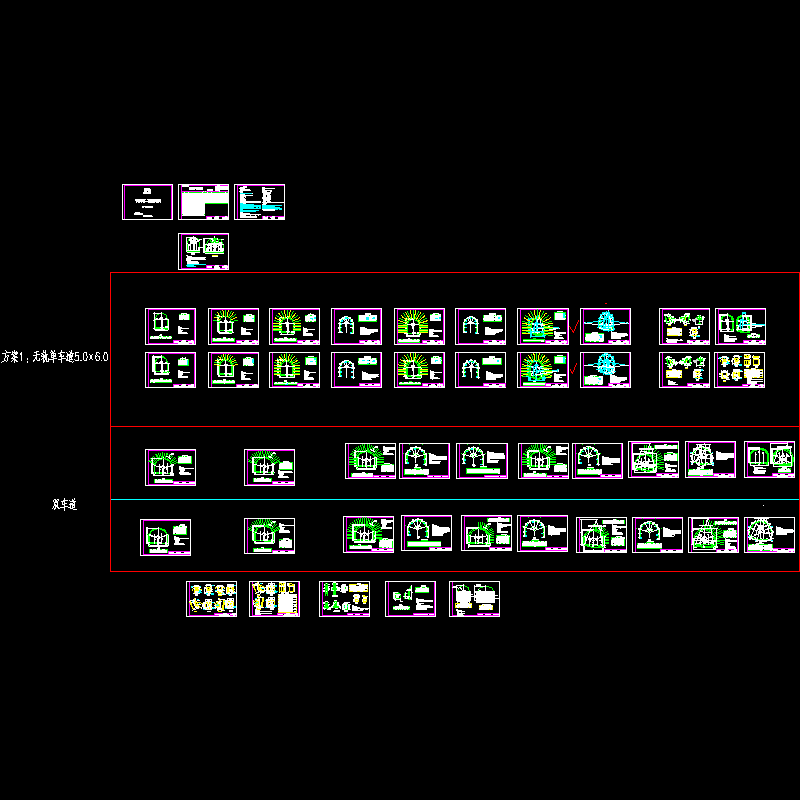

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
