城市支路道路工程CAD施工大样图设计33张(dwg)

nishiwodeshui · 发表于 2020-6-22 21:53:42

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

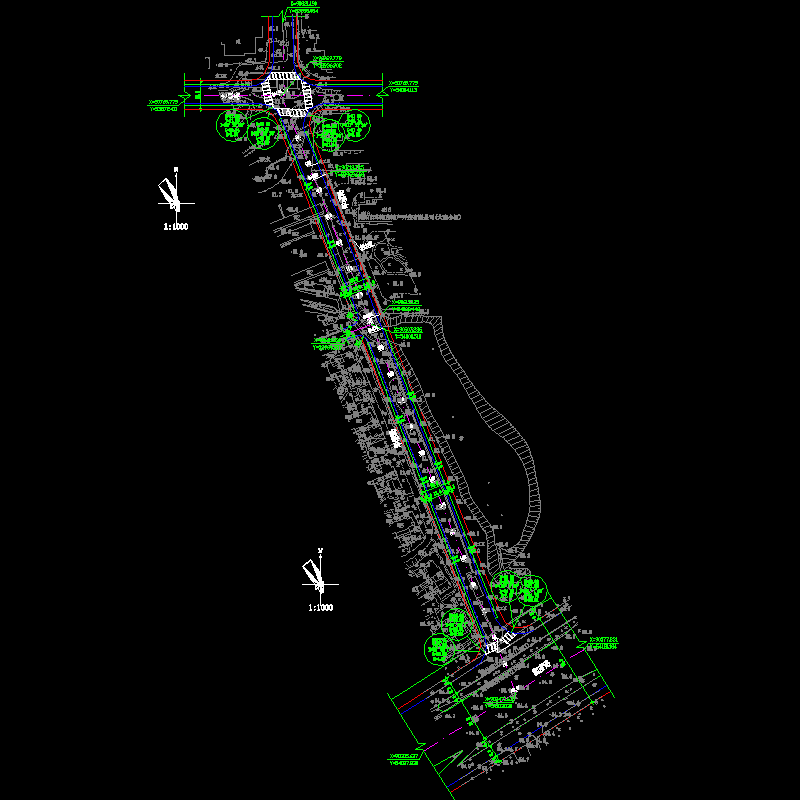

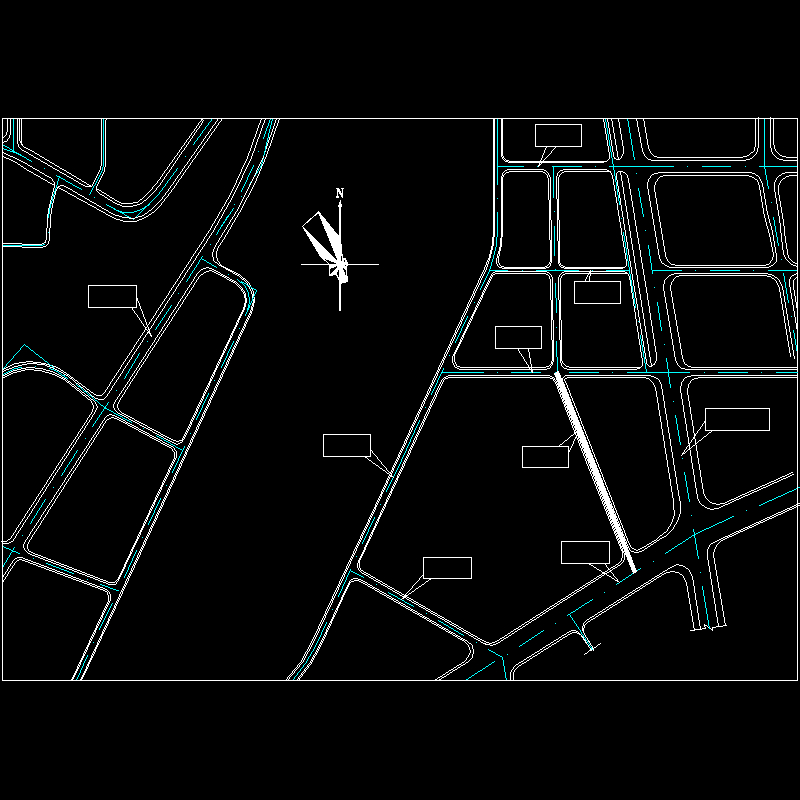

本道路全长454.10m，为城市支路，纵断面设计按30km/h标准设计，本图纸主要设计内容为道路工程。
……

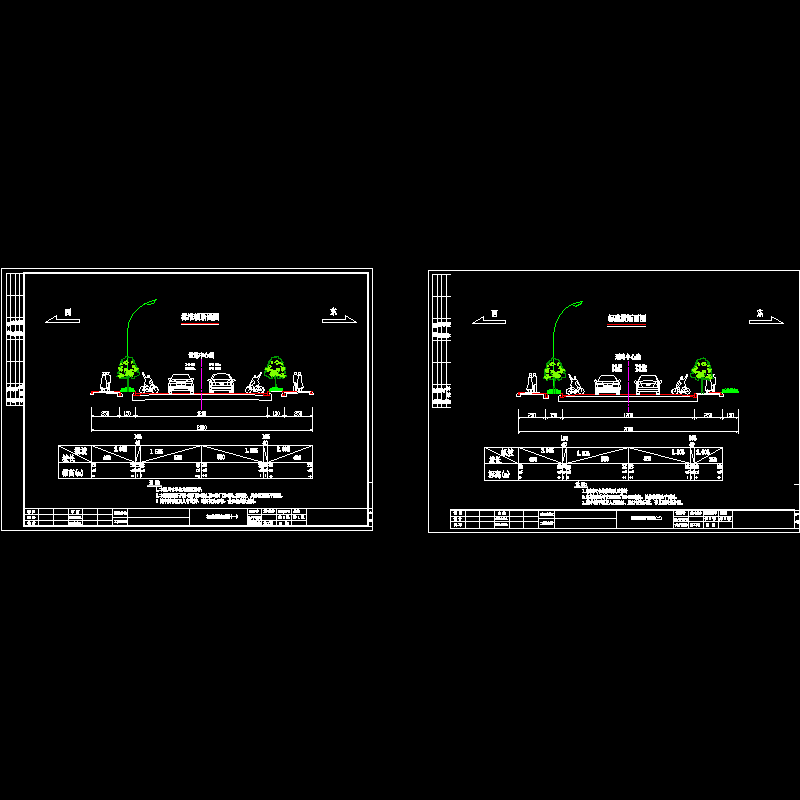

道路设计车速为30km/h，双向2车道，道路规划路幅宽20m，因为道路两厢均为居民小区，特设置了1.5米的绿化带，同时，在有挡墙位置，将绿化带放置在道路外侧，用于遮挡挡墙结构，美化道路，因此对该道路作出以下标准横断面布置：
A路段：
2.5m（人行道） 1.5m（绿化带） 2.5m（非机动车道） 3.5m（机动车道） 3.5m（机动车道） 2.5m（非机动车道） 1.5m（绿化带） 2.5m（人行道）=20.0m。
B路段：
2.5m（人行道） 1.5m（绿化带） 2.5m（非机动车道） 3.5m（机动车道） 3.5m（机动车道） 2.5m（非机动车道） 2.5m（人行道） 1.5m（绿化带）=20.0m。
……

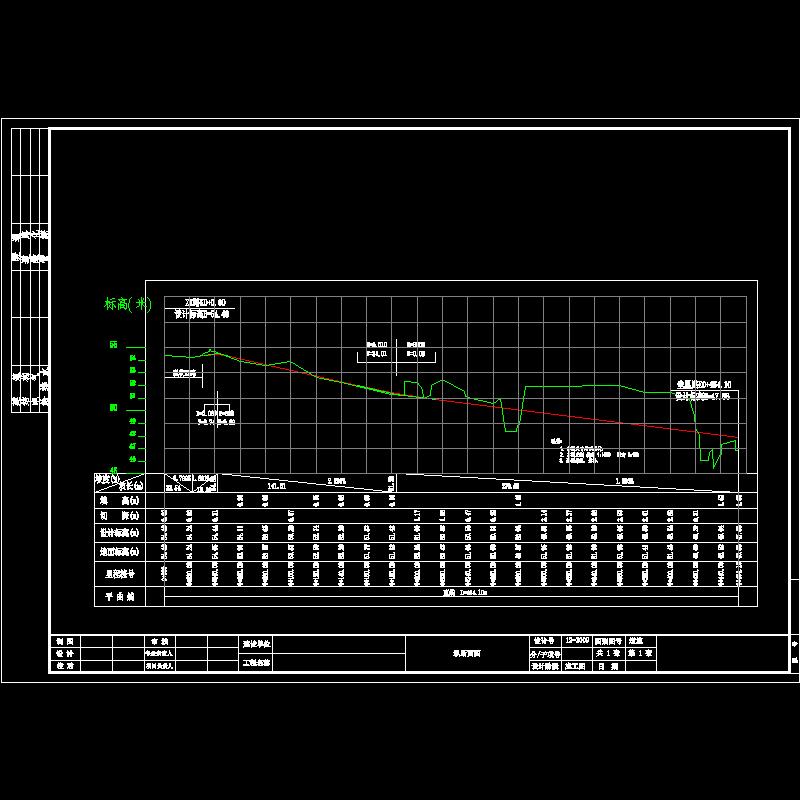

本道路高差很小，高差均在3米以内，因此，道路一般填方边坡坡率在0~8m采用1：1.5，挖方边坡采用1：1，在有建筑物处的边坡采取挡墙支护形式。
路基设计标高为中线的路面标高，路基施工标高为设计标高减路面厚度。

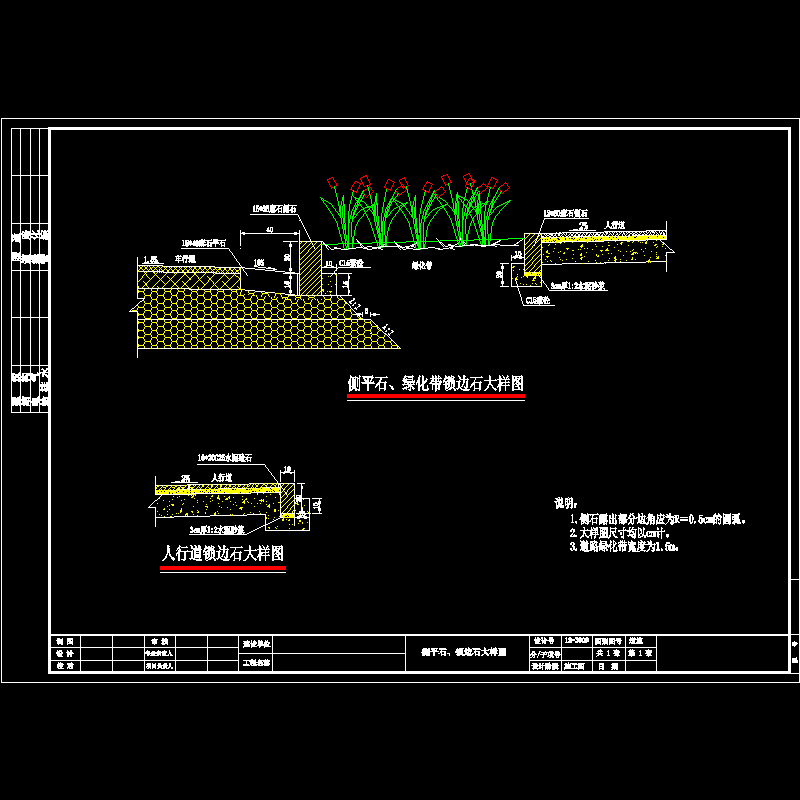

行车道采用1.5%向外横坡，人行道采用2%的向内横坡。
……
共33张，编制于2012年。
