城市次干路全套CAD施工大样图设计59张（道路排水）(标准横断面图)(dwg)

guiqulai · 发表于 2020-6-22 22:08:04

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

道路工程
道路区域位置图
道路设计说明
道路工程数量表
道路平面图
直曲表
逐桩坐标表
纵断面设计图
路幅标准横断面图
路基标准横断面图

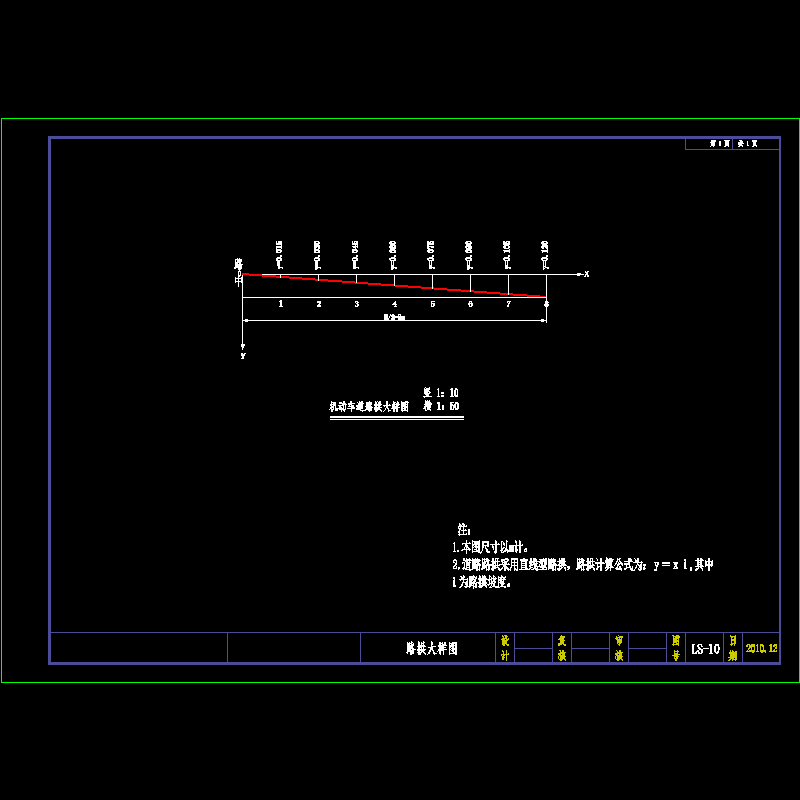

路拱大样图

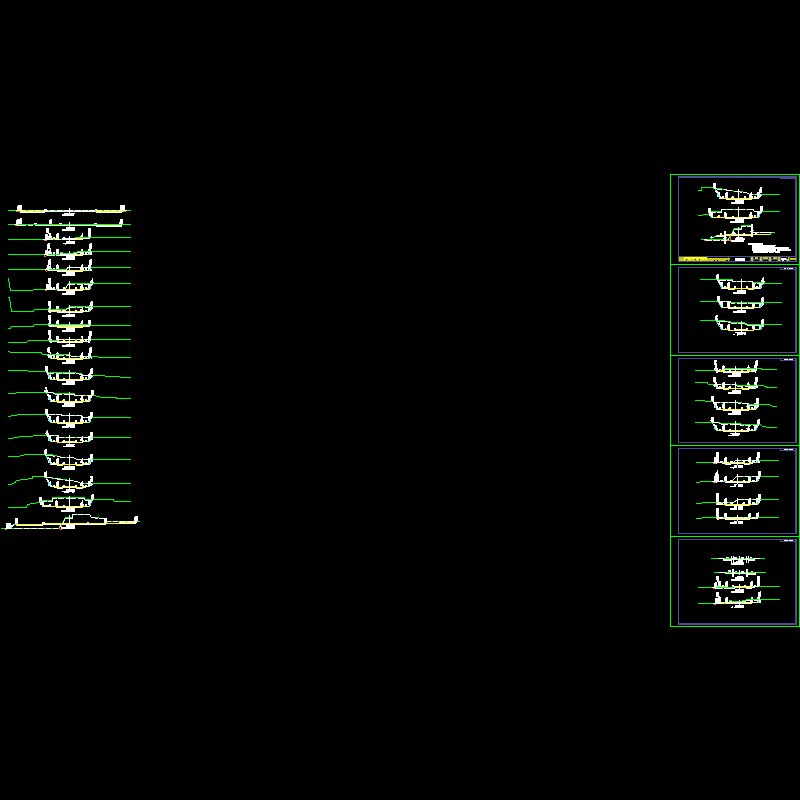

横断面设计图

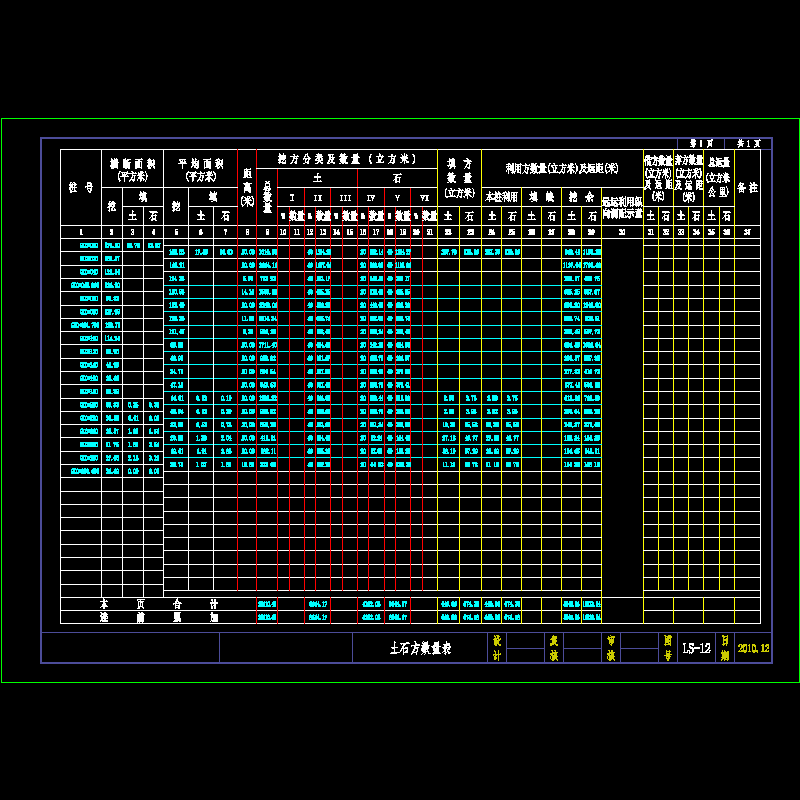

土石方数量表
路面结构设计图
人行道布置图
无障碍通道设计图
盲道平面布置图
导向设施块材构造图
树池大样图
水沟大样图
检查井周围路面加固图
交叉口设计图
排水工程
排水设计说明
排水服务面积图
综合管网标准横断面图
排水平面图
雨水纵断面图
污水纵断面图
雨水检查井坐标表
污水检查井坐标表
钢筋砼管道基础及开挖大样图
钢丝网水泥砂浆抹带接口大样图
雨水口支管开挖断面及管道接口断面图
双蓖雨水口大样图
检查井周围路面加固图
管道基础及管道接口断面图
d400-d600矩形检查井大样图
d700-d800矩形检查井大样图
过街预留管道断面图
180°钢筋混凝土管道基础及接口大样图

附件详情

图纸为城市次干路道路工程施工图设计，共计37张，主要设计内容为全线道路的平、纵、横、路面结构设计，同时包含人行道、树池、水沟、检查井加固等内容。
……
技术标准：
道路等级：城市次干路Ⅲ级
设计车速：30km/h
车辆荷载：公路Ⅱ级
道路交通量达到饱和状态时设计年限：15年
路面结构设计年限：15年
路面设计荷载：BZZ-100KN
……
路面结构设计：
车行道：3.5cmAC-13C（上面层） 4.5cmAC-16C（下面层） 0.6cm 改性乳化沥青稀浆封层 20cm6%水泥稳定碎石（基层） 15cm4％水泥稳定碎石（底基层） 15cm天然级配砂砾（垫层）；
人行道：5cm厚彩色混凝土面砖 2cm厚1：3水泥砂浆找平层 10cm4%水泥稳定级配碎石基层。
……
该项目为城市次干路排水工程，道路长290.498米，标准路幅宽26米＝人行道5米车行道8米车行道8米人行道5米。该资料主要是在道路红线范围内新建雨水、污水管线，以排除路面及周围地块内的雨水及污水。本段雨、污水在汇集后排入道路终点处的工农路雨、污水系统，道路起点有独立的排水系统，该资料范围内无过境流量产生。本段雨水管线分别设在道路左右侧距道路中线10米，污水管线设在道路右侧距道路中线11.5米。
……
共59张，编制于2010年。
