一份24层高档商务大厦-楼梯卫生间CAD详图纸(框架剪力墙结构)(dwg)

[复制链接]

0

主题

0

帖子

951

积分

超级版主

Rank: 8Rank: 8

积分
951
发表于 2020-6-23 22:33:44 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

总用地面积:8055平方米, 容积率: 3.60; 绿化率: 30%
总建筑面积:35873.71平方米
其中:地下建筑面积:6755.58平方米、地上建筑面积:29036.31平方米
商场建筑面积:11897.03平方米,,办公建筑面积:17011.78平方米.
建筑性质:商业、办公
层数:地下:二层,地上:二十四层
建筑分类和耐火等级:一类一级;设计使用年限:50年
屋面防水等级:Ⅱ级,防水层耐久年限应为15年。
结构类型:框架剪力墙结构; 抗震设防烈度7度;



[上海徐汇]某二十四层高档商务大厦-楼梯卫生间详图

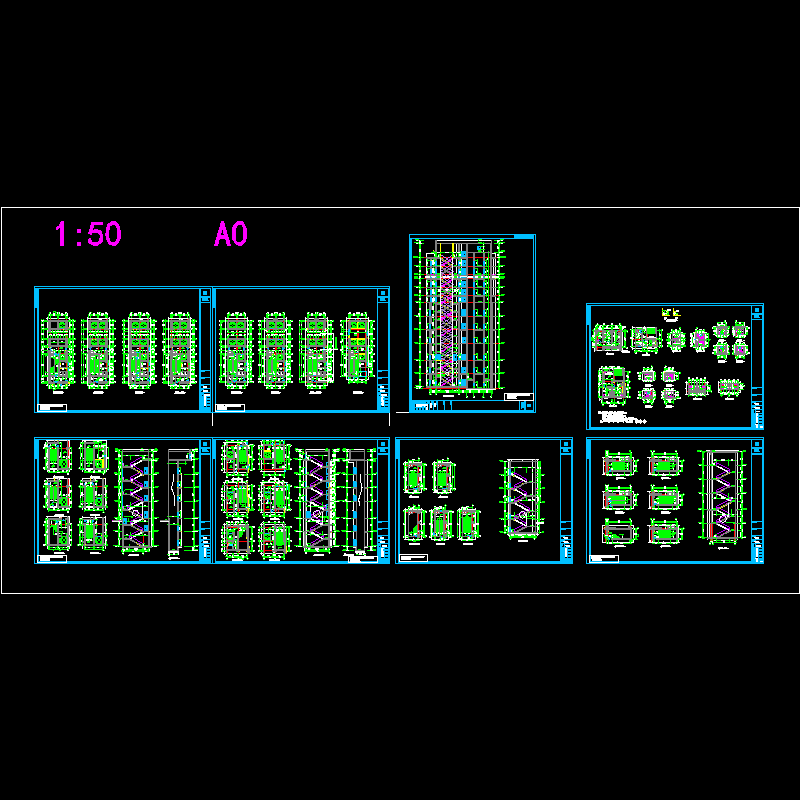

3-楼梯卫生间详图0321.dwg
3-楼梯卫生间详图0321.dwg

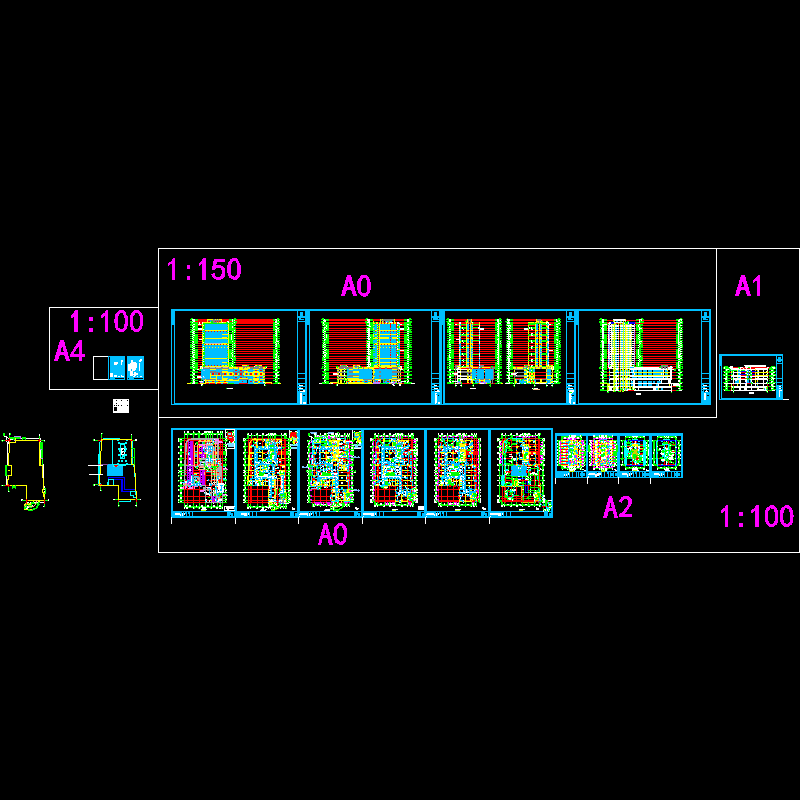

2-建筑平立剖0321.dwg
2-建筑平立剖0321.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-6-23 22:33:44上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在商业建筑专区发帖交流相关知识。

附件2099v11ec221e0eccefw00e.rar

5.2 MB

下载  售价: 100 积分    赚积分
