48米连续梁临时固结设计布置CAD图纸(混凝土强度)(dwg)

[复制链接]

0

主题

0

帖子

924

积分

超级版主

Rank: 8Rank: 8

积分
924
发表于 2020-6-25 08:10:09 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

说明:
1.本图尺寸除注明者外,其余均以厘米计。
2.预应力钢筋采用PSB785Φ=32mm高强精扎螺纹钢筋。锚具采用JLM-32系列锚具,单根张拉力为15t/每根。
3.锚垫板位置要求尺寸正确,顶面水平,且与预应力管道垂直;螺纹钢垫板受力下方放置螺旋筋,扩散应力。
4.相关混凝土强度达到80%以上时方可进行预应力张拉。预应力筋采用镀锌铁皮管保护。预应力筋通长范围内及张拉端锚头部位涂黄油防锈,
以便拆除临时锚固时先放松预应力。
5.临时垫石高度等于支座加永久垫石的高度。临时支座浇筑时在底部加垫一层塑料薄膜或油毡,在浇筑梁体浇筑混凝土时亦同样处理,使其
与混凝土隔离,便于拆除临时支座时与墩身和梁体方便
分离,保证墩顶和梁底表面光洁一致。
6.临时固结最上层采用10cm厚硫磺砂浆,硫磺砂浆满足C40强度要求,浇筑前必须做实验,确保强度满足要求。
7.临时锚固构造要求箱梁悬臂施工时最大不平衡荷载应控制在20t以内。
8.本图预应力钢筋长度以包括张拉端预留工作长度30cm和固定端预留长度3.5cm。
9.临时固结支墩处梁底需进行钢筋补强,按原设计图设置3层钢筋网片进行加强。
……
共计2页(2013年)

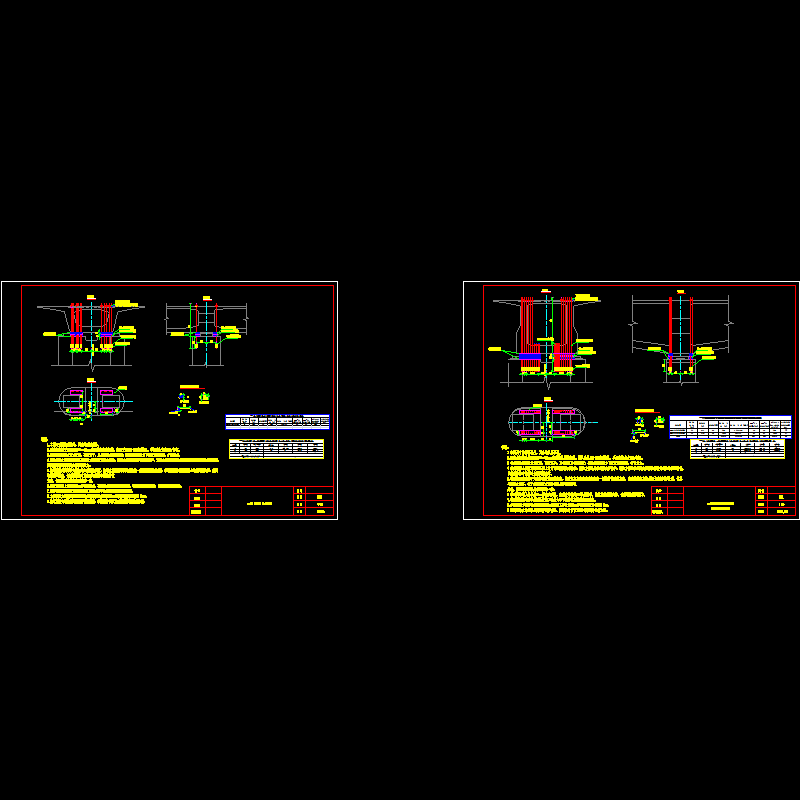

混凝土强度设计 - 1
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
