一份21层框剪结构综合服务中心结构CAD施工图纸(PHC桩基)

[复制链接]

0

主题

0

帖子

1343

积分

超级版主

Rank: 8Rank: 8

积分
1343
发表于 2020-2-13 16:48:40 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 地上层数:21层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架, 剪力墙, 框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.25kN/平方米
  • 地下室功能:人防, 车库
  • 参考图纸:26张
  • 设计年代:近代

附件详情

该附件为地上21层,地下一层的行政综合服务中心,主要用作机关办公用房。结构性质为A级高度高层建筑,结构体系为钢筋砼框架—剪力墙结构,基础桩型为PHC桩,人防抗力等级为核5级,建筑抗震设防烈度为7度。
该资料包含:结构设计总说明、承台平面图、梁配筋平面图、剪力墙平面布置图、框架柱 平面布置图 、配筋详图、节点大样、坡道详图、入口大台阶详图、 楼梯详图 等共26张图纸。
出图时间:近代.12。

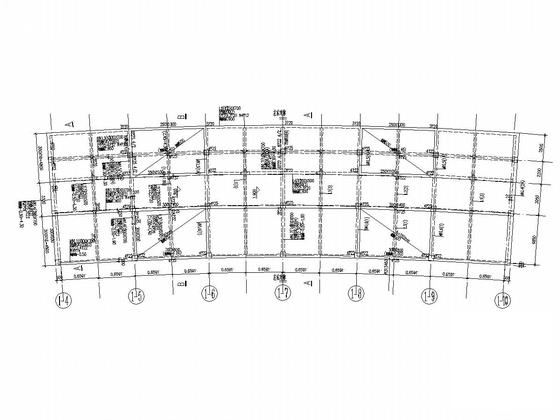

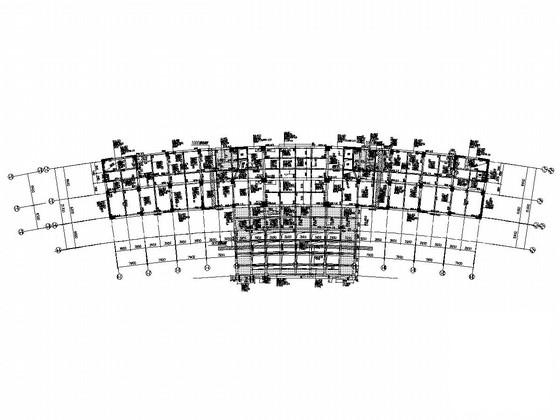

梁配筋平面图

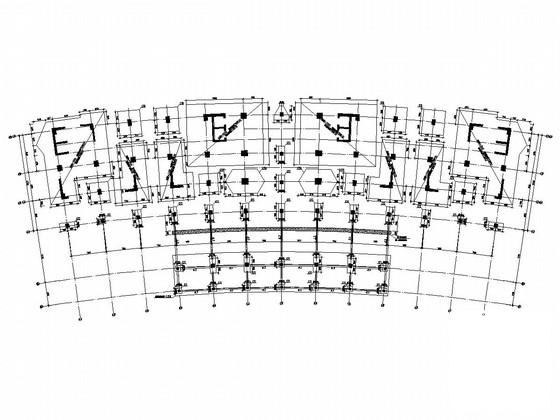

剪力墙平面布置图

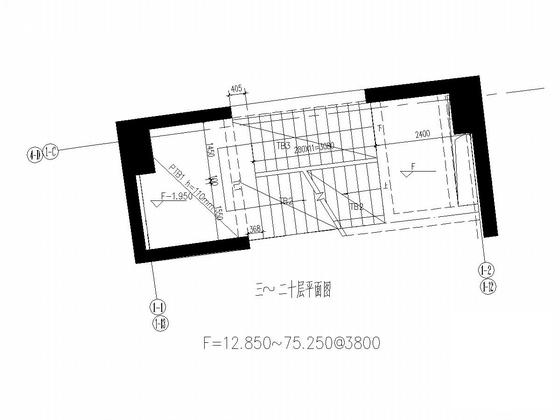

楼梯平面图

台阶大样图

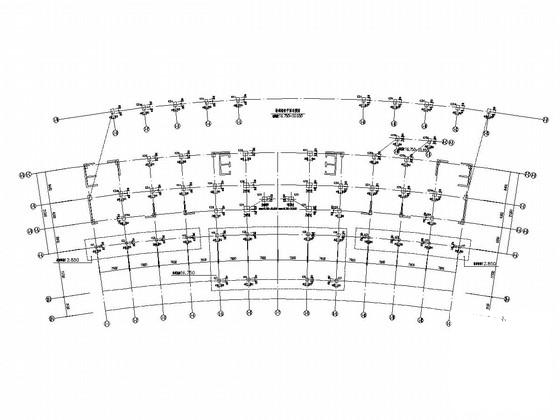

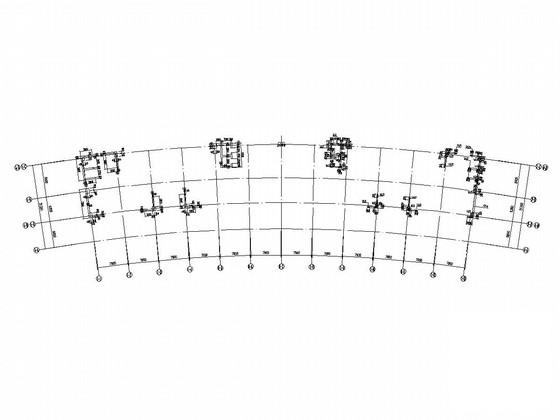

框架柱平面布置图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
第 6 张图
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-13 16:48:40上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11edfcfc11s1de1c1ce0e.rar

5.29 MB

下载  售价: 100 积分    赚积分
