设计说明：有
-
建筑类别：办公
-
建筑高度：高层建筑
-
建筑面积：25484平方米
-
地上层数：17层
-
地下层数：2层
-
图纸设计深度：施工图
-
参考图纸：33张
-
设计年代：近代
-
设计内容：空调,通风,防排烟,冷热源
-
冷热源：空气调节器
-
送风方式：散流器送风
-
节点大样：管道支吊架
-
项目地址：湖北
附件详情
-
设计及施工说明
-
主要设备材料表
-
防排烟系统原理图
-
多联机空调系统原理图
-
平面图
-
空调通风防排烟平面图
-
空调冷媒管水管系统平面图
-
屋顶层空调平面图
-
人防口部通风系统原理图
-
人防口部通风系统放大平面图
-
人防做法大样图
附件详情
该项目为一高层办公楼，位于武汉，建筑面积约25484m，地上17层，地下二层，建筑高度81.3m。冷热源选用热泵型变频多联空调。空调系统采用变频多联空调加新风系统。新风采用专用的新风机，或全热新风换气机，卫生间等房间设有机械通风系统......
编制于2012年，图纸共33张。

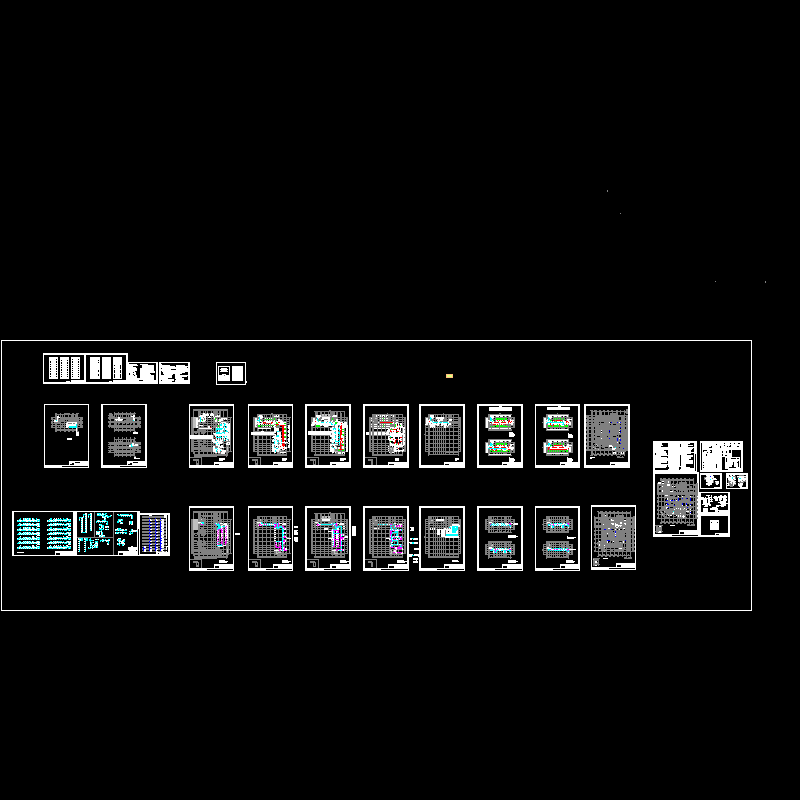

第 1 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
