单层矩形柱框架结构地下车库结构施工方案图纸（dwg格式CAD、6张）

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

单层矩形柱框架结构地下车库结构施工图

项目概要：

1、该项目为“地下车库”，为单层矩形柱框架结构，地下室高度(车库地坪至车库顶板）3.500m，标高±0.000相应于绝对标高值309.10m；该资料采用的设计基本地震加速度值为0.1g（即抗震设防烈度7度），设计地震分组为第一 组，建筑抗震设防类别为丙类，建筑结构的安全等级二级，场地土类别II类，地基基础设计等级为丙级，框架抗震 等级为三级，结构设计基准期50年，耐火级别二级。

图纸简介：

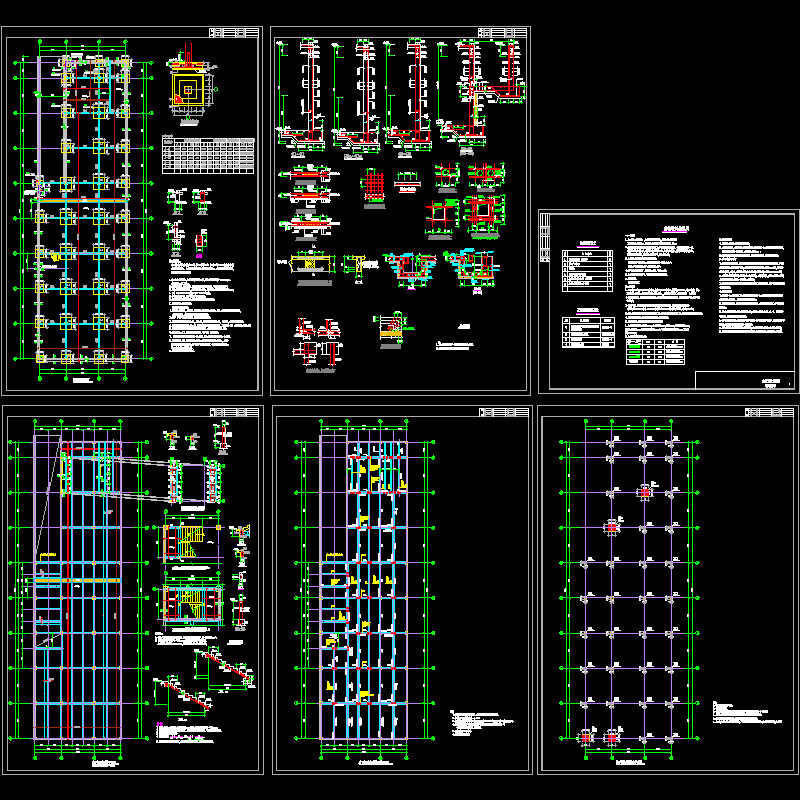

单层矩形柱框架结构地下车库结构施工图，主要包括地下室顶板结构平面图、基础 平面布置图 、地下室柱整体配筋平面图、 楼梯详图 、地下室顶板梁整体配筋平面图、筏板后浇带施工图等，CAD格式，共6张。可供参考。

地下室顶板结构平面图

地下室顶板梁配筋图

筏板后浇带示意图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
