高校看台张拉膜结构设计CAD施工图纸(dwg)(7度抗震)

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：体育
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢结构
• 钢结构：膜结构
• 抗震设防烈度：7度抗震
• 风压：0.30kN/平方米
• 雪压：0.10kN/平方米
• 参考图纸：32张
• 设计年代：近代

附件详情

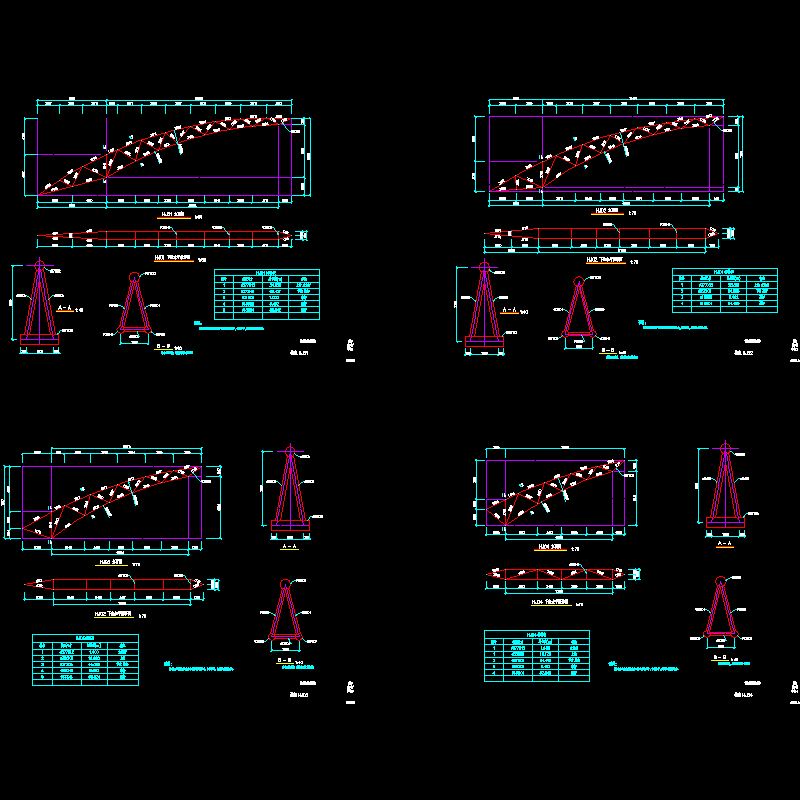

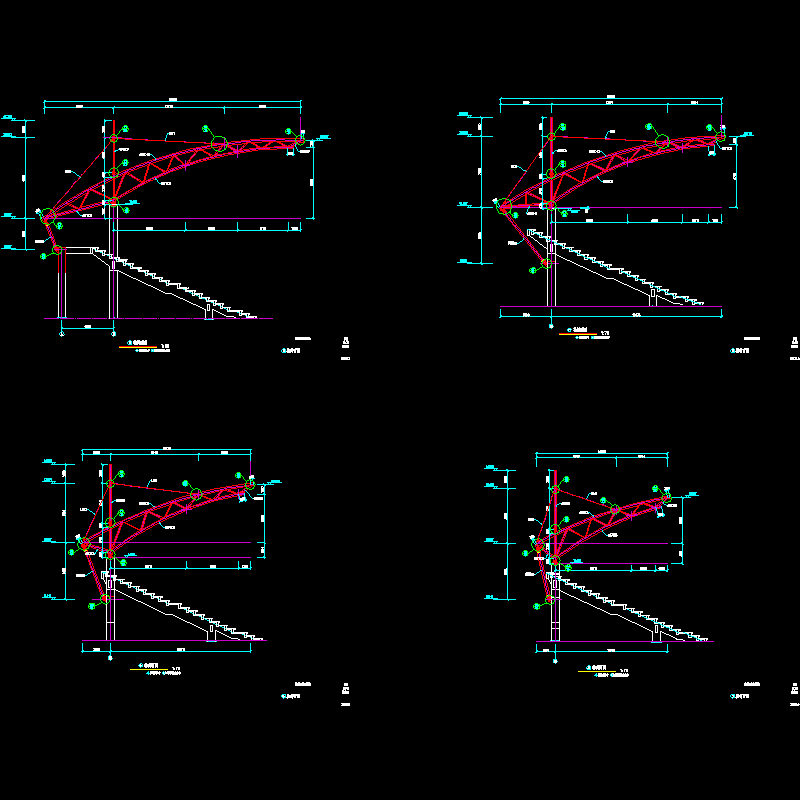

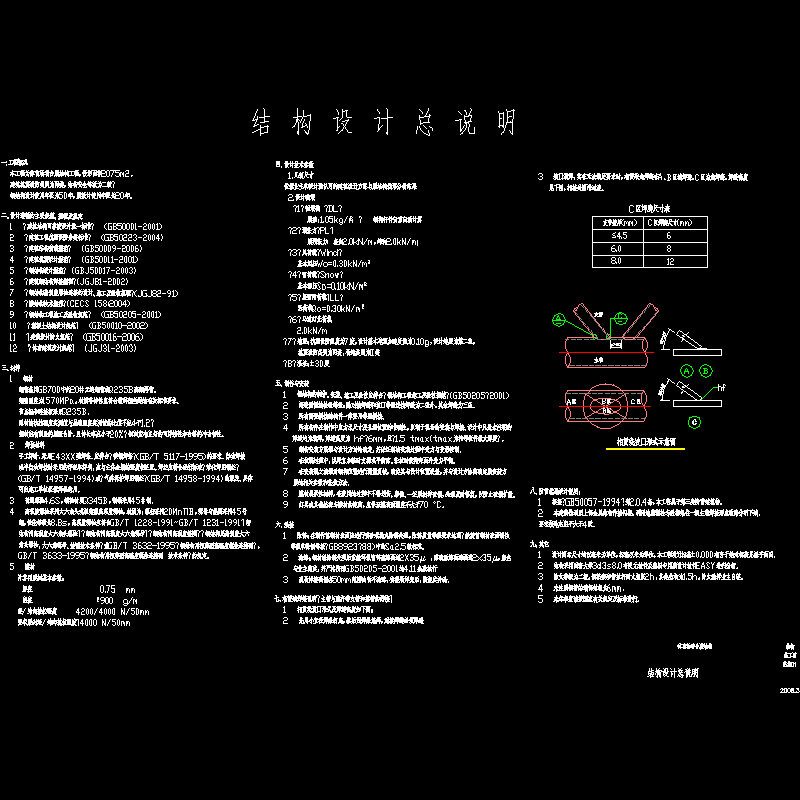

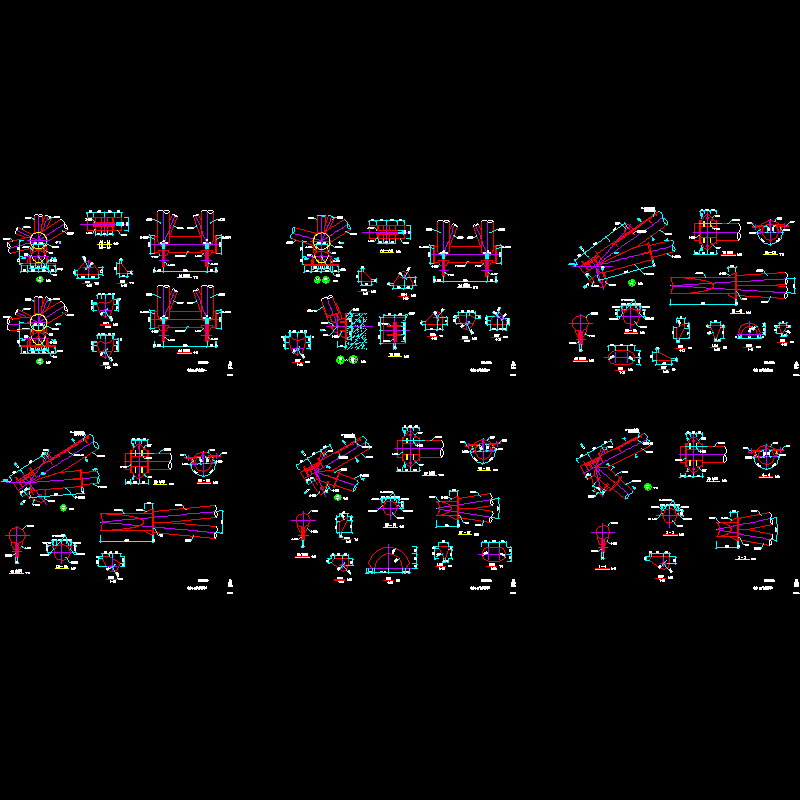

该资料包含：结构设计总说明，膜结构平面. 正立面图，膜结构侧立面. 轴侧图，钢结构平面图，钢结构侧立面. 轴侧图，剖面图，桁架 HJ01，桁架 HJ节点详图一，XG统计与连接做法，桁架 QHJ 及连接做法，构件01-03与桁架连接做法，构件详图，后撑杆，膜节点详图，索尺寸及材料统计表等
共32张图纸。

01.dwg

02、03、04、05、06a.dwg

07、08、09、10.dwg

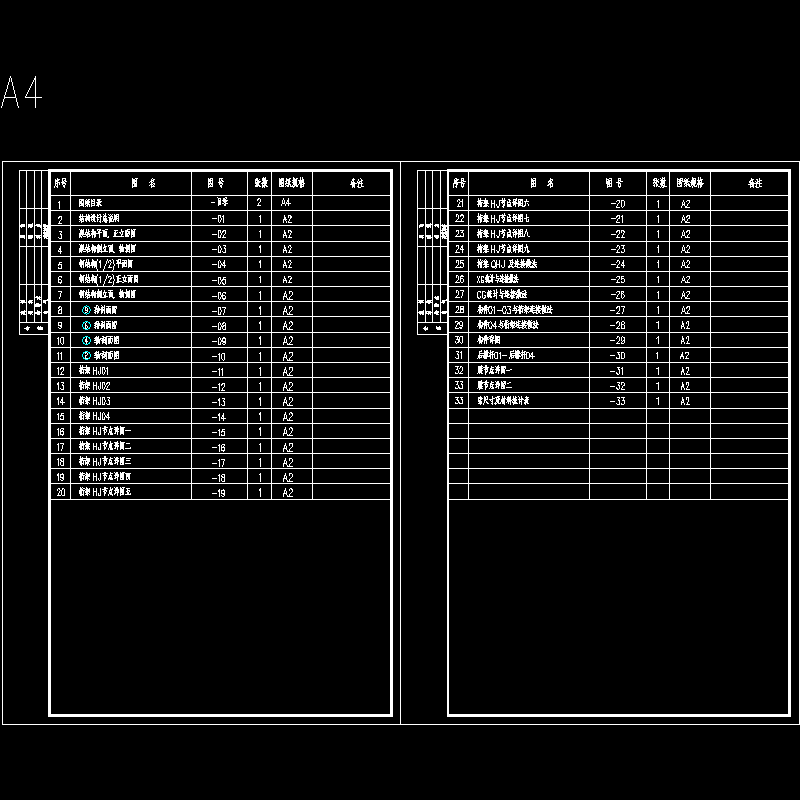

0图纸目录.dwg

11、12、13、14.dwg

15、16、17、18、19、20.dwg

21、22、23.dwg

24、25、26.dwg

27、28、29.dwg

30、31、32、33.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-15 12:29:36上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在结构设计专区发帖交流相关知识。
