2层大型钢结构汽车库结构设计CAD施工大样图(dwg)(6度抗震)(独立基础)

zhouxingxing

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：交通建筑
• 厂房建筑高度：多层厂房
• 地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：25年
• 建筑结构形式：钢结构
• 钢结构：门式刚架,轻钢结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 结构最大跨度：18m
• 抗震设防烈度：6度抗震
• 风压：0.30kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：8张
• 设计年代：近代

附件详情

钢结构与土建结合的大型钢结构汽车库
图纸全套，含汽车坡道，底层土建，上层钢结构，节点详细

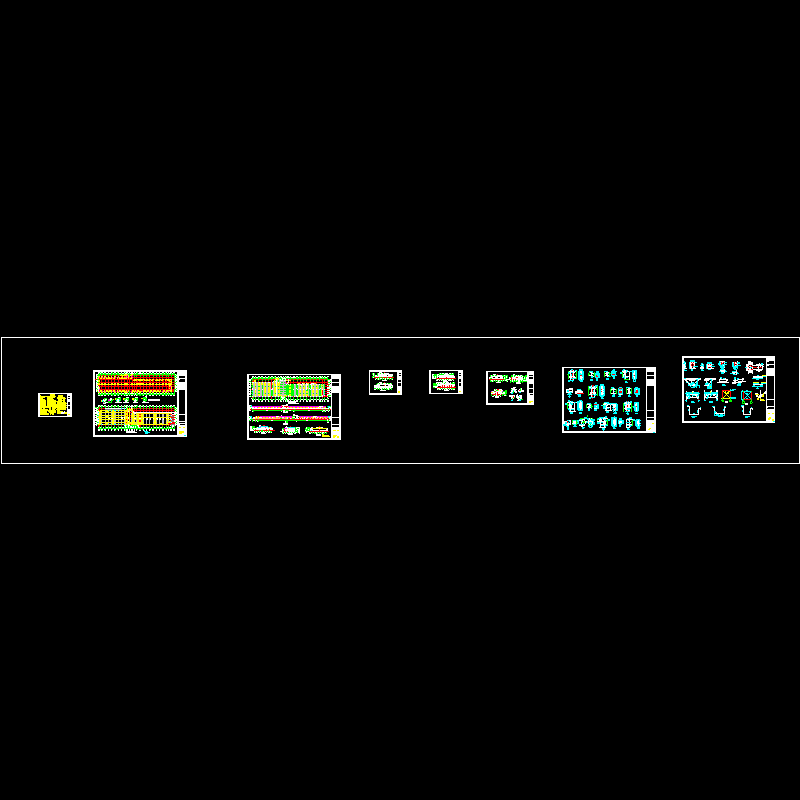

该资料包含：钢结构设计说明，二层钢柱预埋件布置图，屋面钢梁布置图，屋面结构布置图，墙架图，GJ1大样图，YHL大样图，节点详图等
共8张图纸。
