一份北票矿区采煤沉陷区小区社区服务楼建筑dwg格式CAD施工图纸(框架结构)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度：施工图
• 设计效果图：无

附件详情

该项目为辽宁省北票矿区采煤沉陷区某小区社区服务楼工程占地面积为744平方米，建筑面积为1492平方米。、建筑设计结构形式为：为框架结构，抗震设计烈度按七度设防。层数为： 2层、一层3.3米,二层3.2米。主体女儿墙顶标高为7.80米，建筑高度8.25米。、屋顶形式：平屋顶
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、楼梯间详图等，共11张图纸
设计功能包括：该项目主要房间为客房，同时设有活动室、办公室等房间，并设两部疏散楼梯。

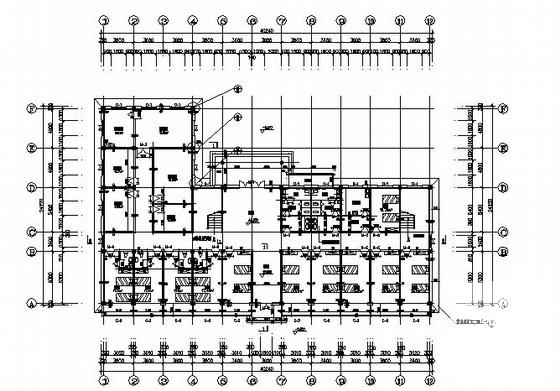

第 1 张图

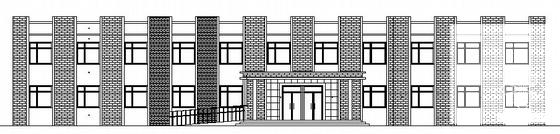

第 2 张图

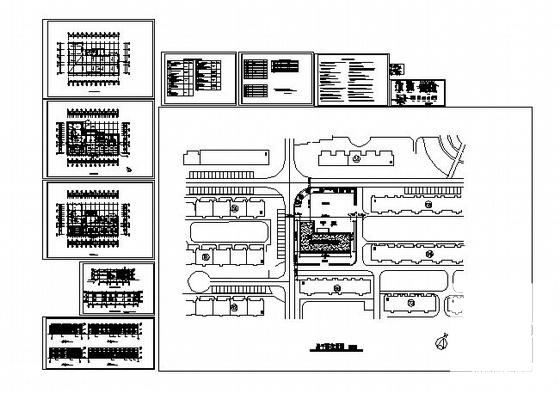

第 3 张图

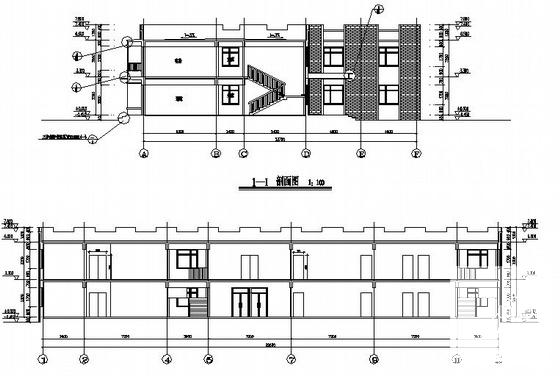

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
