设计说明：有
-
建筑类别：办公
-
建筑高度：高层建筑
-
建筑结构形式：钢筋混凝土结构
-
建筑面积：40747平方米
-
地上层数：9层
-
地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：44张
-
设计年代：近代
-
地下室用途：车库, 设备用房
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统, 废水系统, 雨水系统
-
消防设计：室外消火栓系统, 室内消火栓系统, 喷淋系统, 灭火器配置系统
-
供水设备：水泵站, 气压水罐, 稳压泵, 水池
-
供水方式：市政供水, 变频供水, 分区供水
-
供水分区：两区
-
排水体制：污废合流, 雨污分流
-
排水技术：重力排水
-
雨水重现期：10年
-
火灾危险等级：中危险级Ⅰ级
-
消火栓用水量室外(L/S)：20
-
消火栓用水量室内(L/S)：20
-
特殊系统：气体消防
-
大样节点：水箱, 水泵, 泵房, 卫生间
-
热水供应方式：局部热水供应
-
项目地址：内蒙古
附件详情
-
给排水设计说明
-
给排水施工说明
-
图例及使用标准图目录
-
设备材料表
-
主楼给排水，消火栓平面图
-
辅楼给排水，消火栓平面图
-
辅楼屋顶给排水平面图
-
给排水，消火栓平面图
-
机房层给排水，消火栓平面图
-
屋顶给排水平面图
-
主楼喷淋平面图
-
辅楼喷淋平面图
-
喷淋平面图
-
消火栓系统原理图
-
喷淋系统原理图
-
大空间智能扫描灭火装置系统原理图
-
室外消火栓系统原理图
-
给水系统原理图
-
排水系统原理图
-
屋顶水箱大样图
-
箱式泵站大样图
-
水泵房平面大样图
-
水泵房系统大样图
-
火探自动探火灭火系统设计说明
-
卫生间给排水大样图
附件详情
项目概况：该项目位于内蒙古，基地内共有五栋建筑组成：大厦、演艺中心、新闻中心、博物馆及纪念馆。该资料为大厦设计，其建筑类别为二类高层建筑，总建筑面积约40747平方米，建筑总高度为39.8m。共9层。占地面积约9741平方米。
设计范围：给水工程-室内生活给水和热水； 排水工程-室内污废水和屋面雨水；消防工程-消火栓系统；室外消火栓系统；自动喷淋系统（大空间智能型主动喷水灭火系统）；手提式灭火器装置。
编制于2013年，共44张。
辅楼给排水，消火栓平面图
喷淋平面图
水泵房平面大样图
卫生间给排水平面图
室内消火栓系统原理图

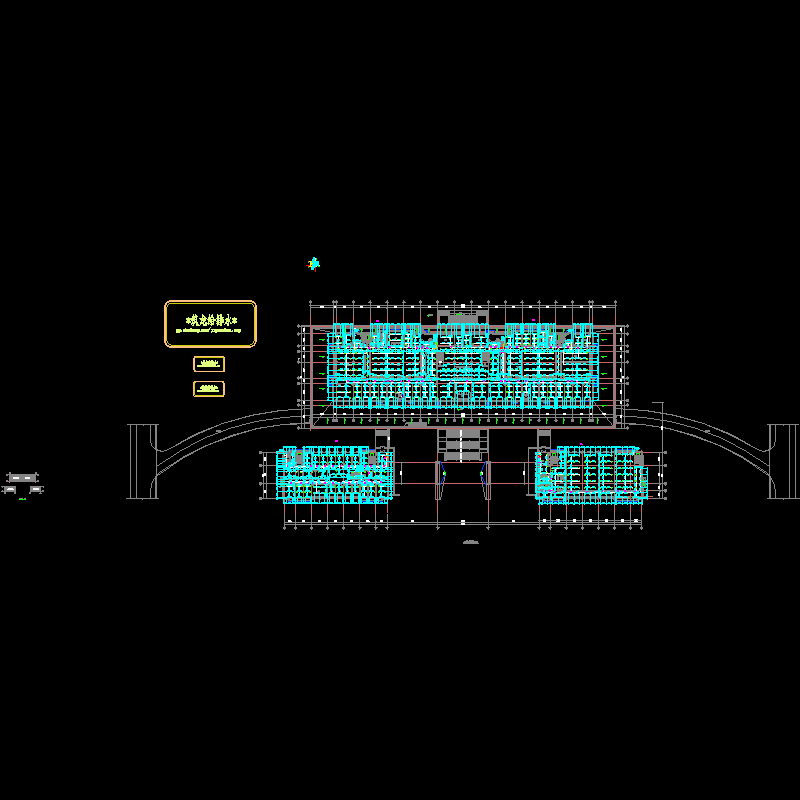

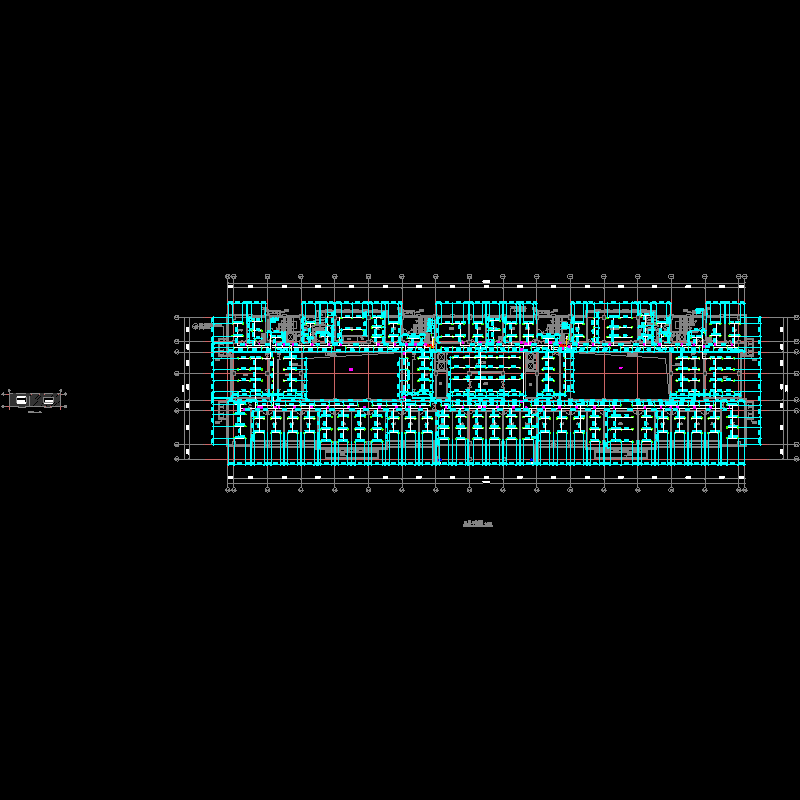

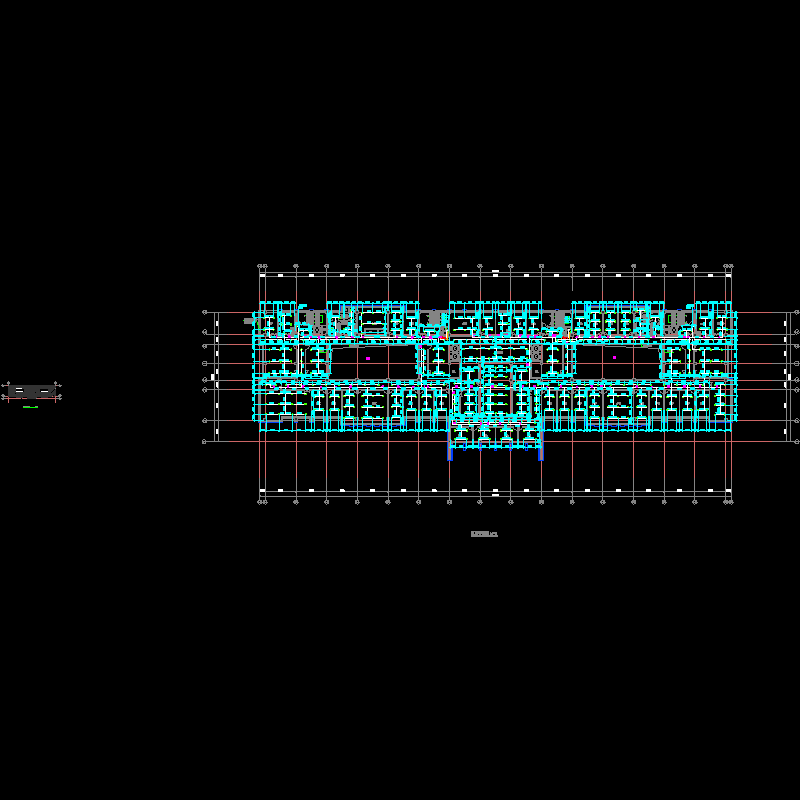

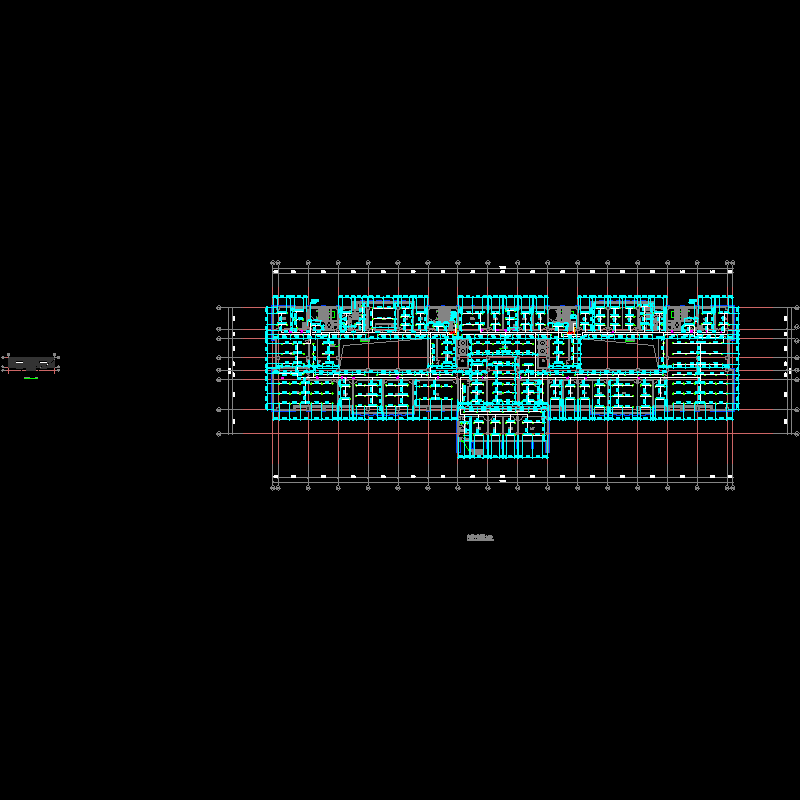

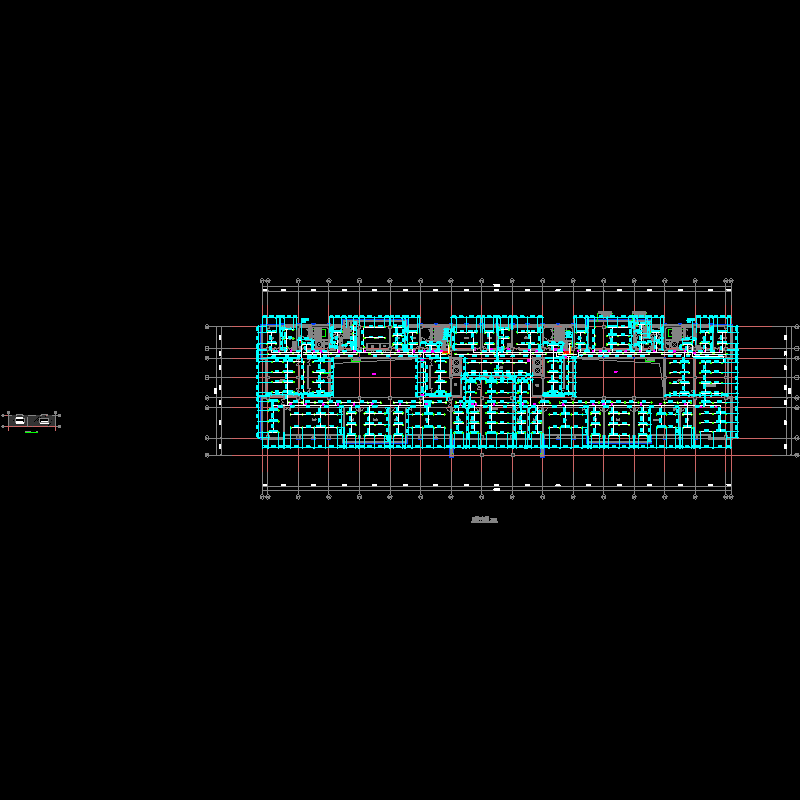

dz-zp-1f.dwg
dz-zp-2f.dwg
dz-zp-3f.dwg
dz-zp-4f.dwg
dz-zp-5f.dwg
dz-zp-6f.dwg
dz-zp-7f.dwg
dz-zp-8、9f.dwg
泵房大样_t3.dwg

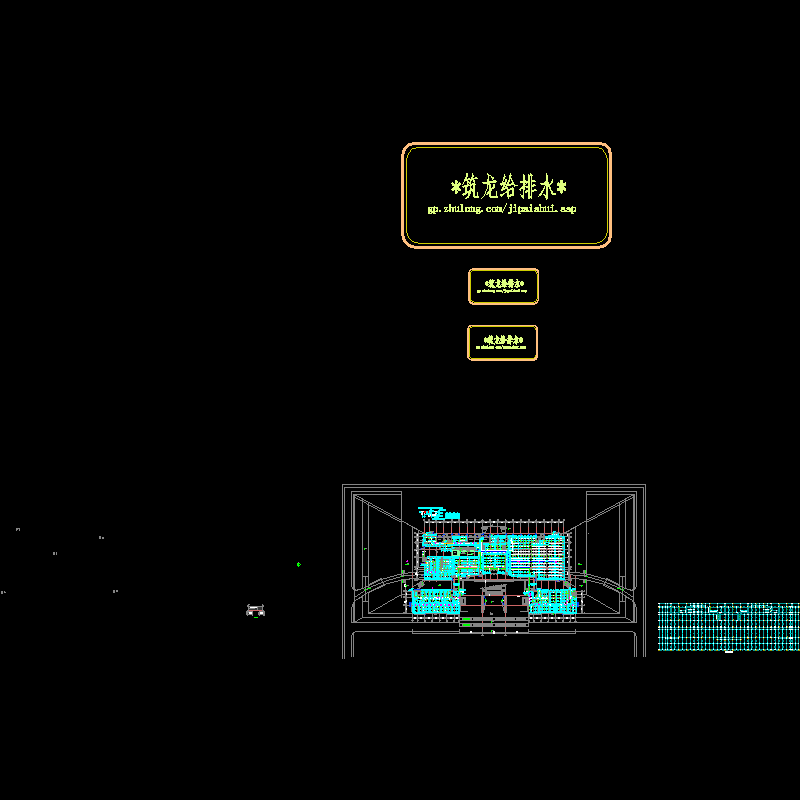

党政水平面8.31_t3.dwg
火探自动探火及灭火系统说明.dwg
水施00- 图纸目录.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
