16层146米地标科研楼强弱电系统施工CAD图纸(知名院风力和光伏)(钢筋混凝土结构)(TN-S)

[复制链接]

0

主题

0

帖子

1105

积分

超级版主

Rank: 8Rank: 8

积分
1105
发表于 2020-8-25 20:47:48 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:科研
  • 建筑高度:高层建筑,超高层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 建筑面积:25600平方米
  • 地上层数:16层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:98张
  • 设计年代:近代
  • 地下室用途:车库,设备用房,其它
  • 节点大样:其它
  • 负荷等级:二级
  • 防雷等级:第二类
  • 火灾保护分级:一级
  • 接地方式:TN-S
  • 项目地址:湖北
  • 强电设计:供配电系统,低压配电,电气照明,建筑物防雷,接地安全,继电保护,电气控制,其它
  • 弱电设计: ,入侵报警系统,视频监控系统,建筑设备监控系统,综合布线系统,有线电视和卫星接收系统,广播系统,信息网络系统,其它

附件详情

  • 1、电气设计说明
  • 2、光伏系统及风力发电系统总结构图
  • 3、2#变配电站低压配电系统
  • 4、变电所设备运行监视和能量管理系统图
  • 5、防火剩余电流动作报警系统
  • 6、低压配电干线图
  • 7、综合布线系统图
  • 8、有线电视系统图
  • 9、公共广播系统图
  • 10、安全防范系统图
  • 11、火灾自动报警系统图
  • 12、电力配电箱系统图
  • 13、照明配电箱系统图
  • 14、
  • 15、接地平面图
  • 16、楼层配电间详图
  • 17、2#变配电站电气详图
  • 18、
  • 19、火灾自动报警平面图
  • 20、照明平面图
  • 21、配电平面图

附件详情

该附件是[武汉]地标科研楼强弱电系统施工图纸(知名院 风力和光伏),总共98张。
项目为B楼(主塔楼),地下一层,地上16层,属于一类高层,总建筑面积为25600平米.地下室设置有2#变配电站,水泵房等,地上主要以办公为主。屋顶设置有光伏发电系统和风力发电系统。
设计范围:10/0.4kV变配电系统、照明配电系统、电力配电系统、接地系统、火灾漏电系统,电能管理系统、综合布线系统,有线电视系统,安全防范系统,公共广播系统。

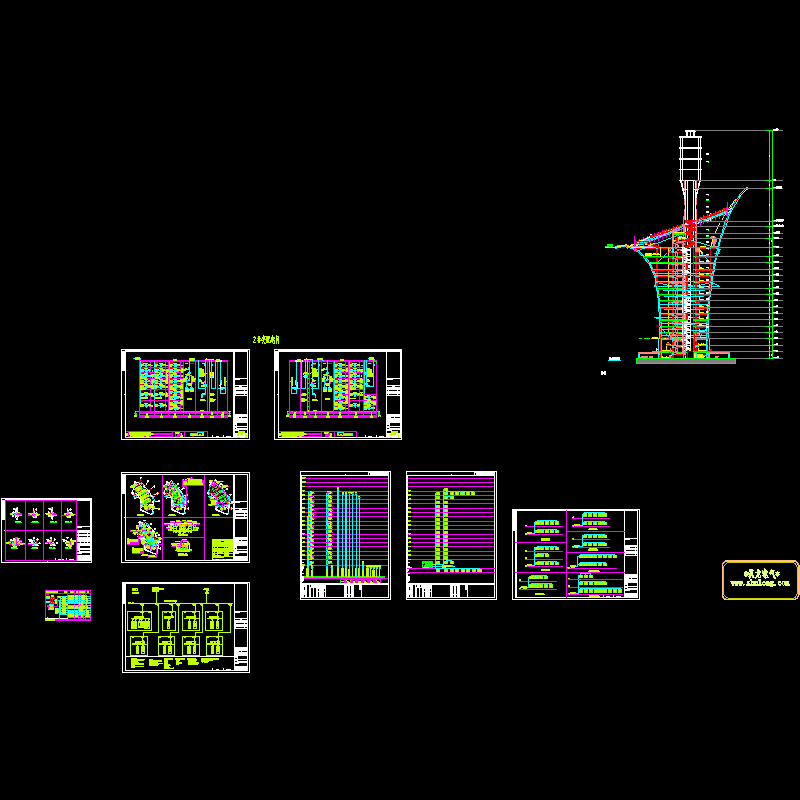

项目效果图

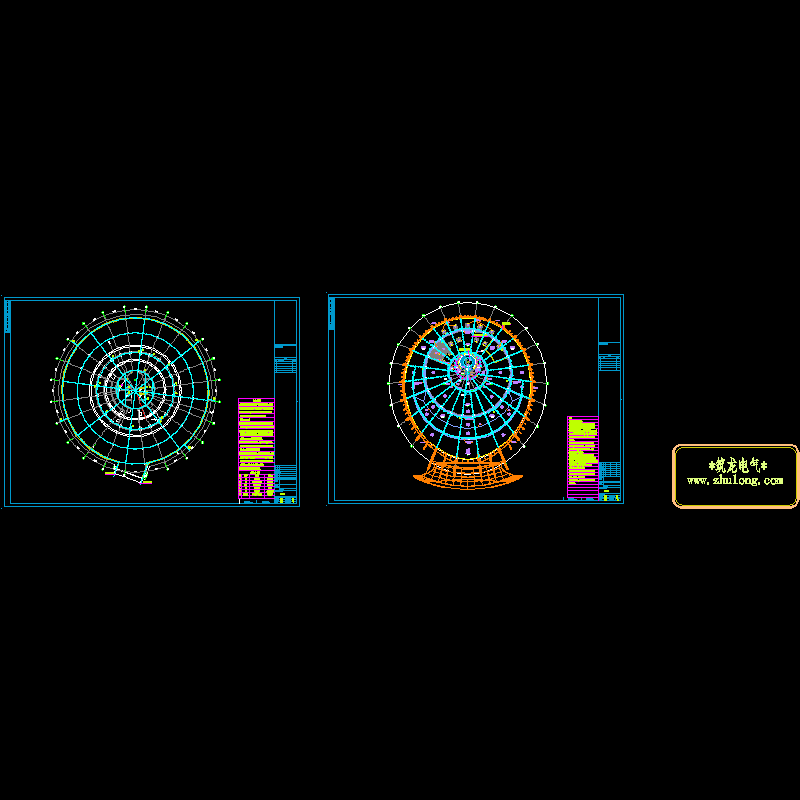

立面图

安全防范系统图

竖向配电系统图

有线电视系统图

光伏系统总结构图

配电间详图

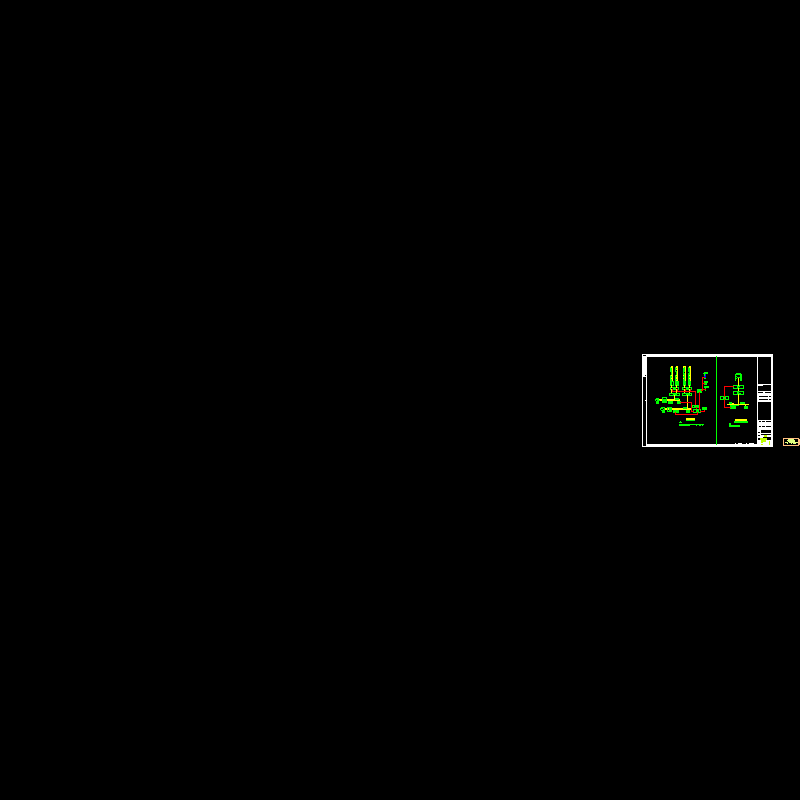

电力监控与电能管理系统

b楼变配电.dwg
b楼变配电.dwg
b楼暖通配电11.dwg
b楼暖通配电11.dwg
b楼照明7-21.dwg
b楼照明7-21.dwg
防雷接地.dwg
防雷接地.dwg
光伏发电和风力.dwg
光伏发电和风力.dwg

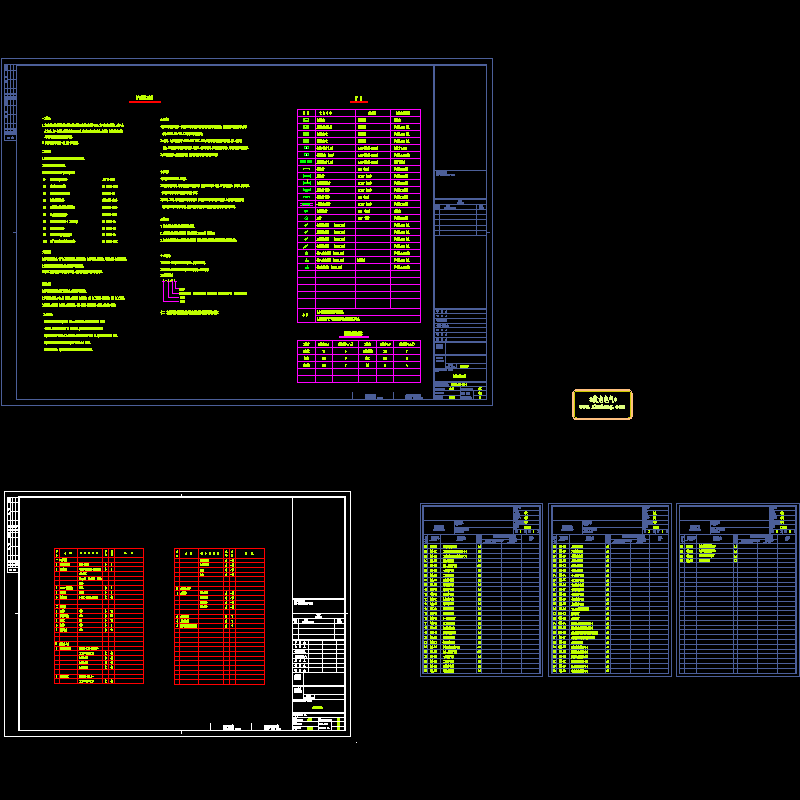

目录材料说明.dwg
目录材料说明.dwg
武汉 b楼 弱电电消 施工图 11.8.26_t3.dwg
武汉 b楼 弱电电消 施工图 11.8.26_t3.dwg

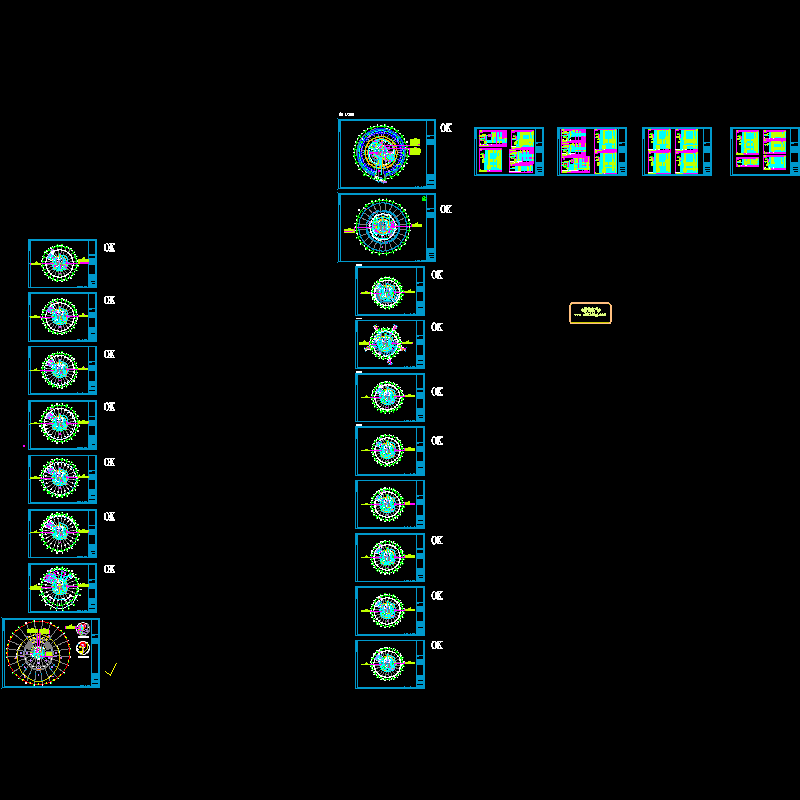

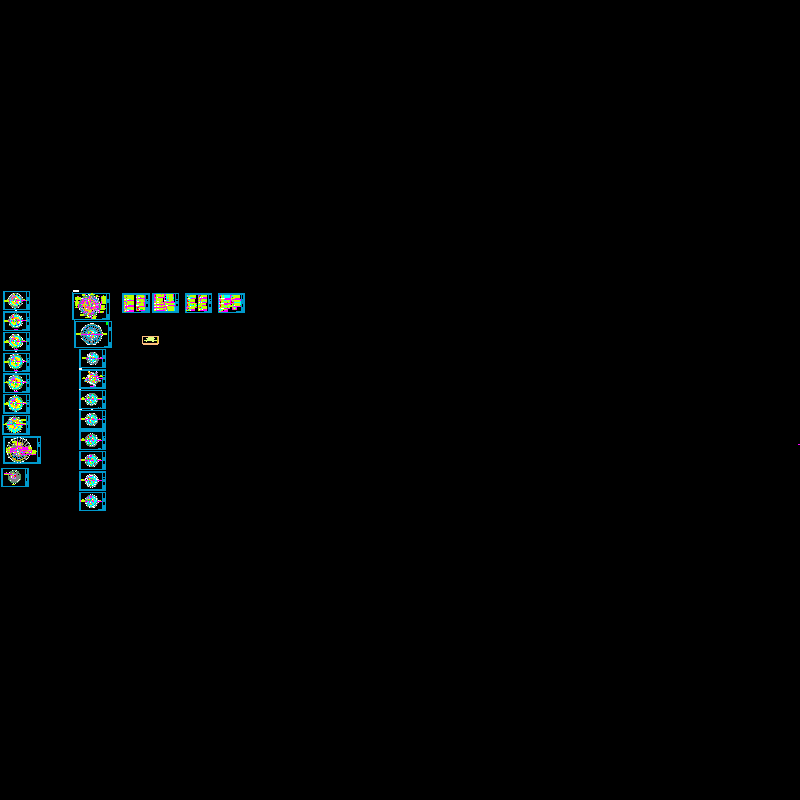

以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-8-25 20:47:48上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。
