一份办公楼地下室给排水消防CAD施工图纸（高压细水雾系统）

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑设计面积：161224.93平方米
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：22张
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统
• 消防设计：室内消火栓系统,水喷雾系统,喷淋系统,灭火器配置系统
• 供水设备：水泵站
• 供水方式：市政供水,分区供水
• 供水分区：两区
• 排水体制：污废合流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：水泵,泵房

附件详情

• 设计说明
• 主要设备及材料表
• 地下室排水系统图
• 地下室给水系统图
• 地下二层消火栓管道系统图
• 地下一层消火栓管道系统图
• 2#水泵房、制冷站房、消防水池及泵房给排水平面放大图
• 湿式报警阀间平面放大图
• 地下二层给排水平面图
• 地下一层给排水平面图
• 地下二层自动喷水平面图
• 地下一层自动喷水平面图
• 地下一层高压细水雾平面图
• 高压细水雾灭火系统设计说明

附件详情

本稿件为办公楼地下室给排水消防施工图（含高压细水雾系统），总建筑面积161224.93平方米 ，建筑高度59.79m。系统设计：给排水设计包括：生活给水系统、排水系统、消防给水系统、循环冷却水系统及灭火器灭火系统。
共22张图纸。

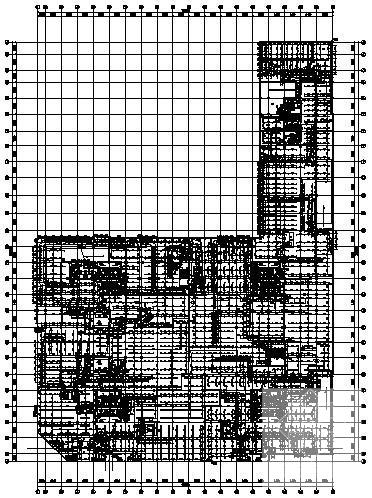

地下二层给排水平面图

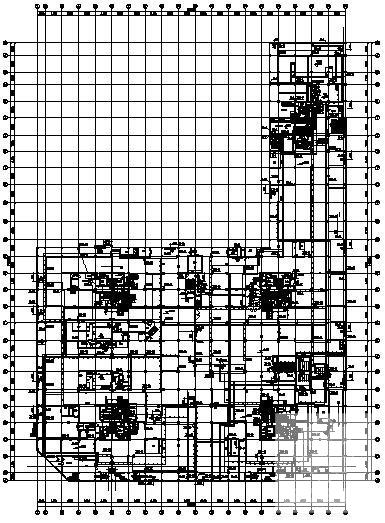

地下一层自动喷水平面图

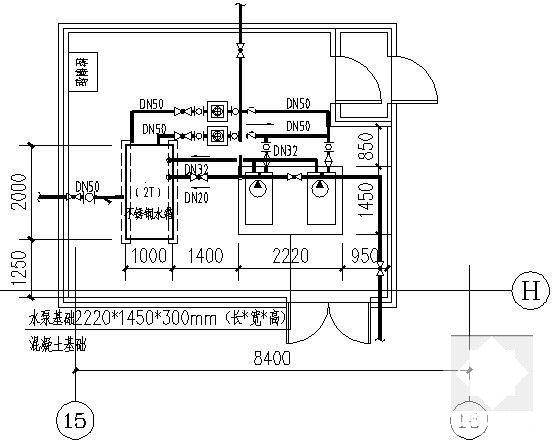

高压细水雾设备间平面图

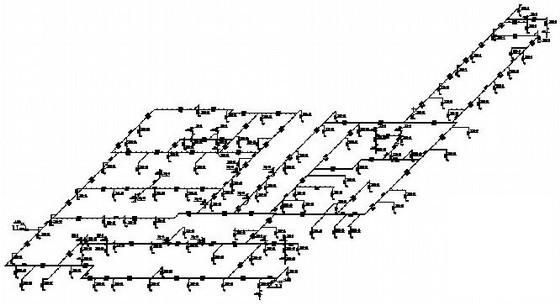

地下一层消火栓管道系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

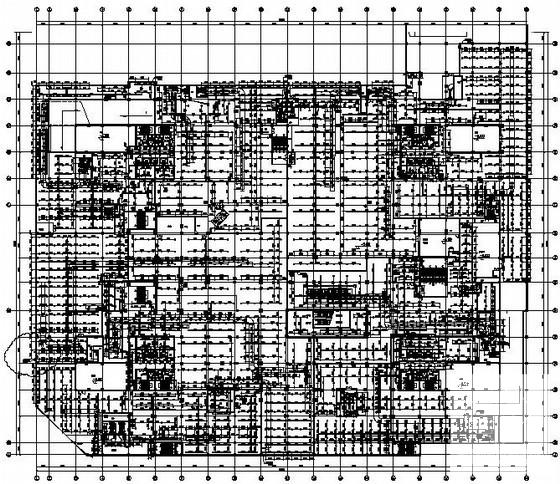

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
