3层师范大学体育馆暖通设计CAD施工图纸(dwg)

[复制链接]

0

主题

0

帖子

1437

积分

超级版主

Rank: 8Rank: 8

积分
1437
发表于 2020-8-26 20:33:15 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 设计说明:有
  • 建筑类别:体育
  • 建筑面积:13730平方米
  • 地上层数:三层
  • 地下层数:一层
  • 图纸设计深度:施工图
  • 设计内容:通风,采暖,防排烟,冷热源,机房
  • 冷热源:水地源热泵
  • 空调系统:全空气系统
  • 项目地址:天津
工程名称: 天津师范大学体育馆
总建筑面积:13730平方米;其中地上建筑面积13110平方米,地下建筑面积620平方米。
建筑层数:地上3层,地下1层
建筑高度:21.3米
设计范围:地暖系统、通风系统、防排烟系统
本项目冷热源采用地源热泵系统。冷热源选用2台地源热泵机组,单台制冷量1137kw,制热量1145kw。
冷冻水进、出水温度为12~7°c,热水进、出水温度为45~40°c。
空调风系统设计:
1.一层比赛大厅、二层休息厅、球类训练场采用全空气低速送风系统。
比赛大厅运动区采用侧送风口,观众区采用阶梯送风口,在观众区上部回风。
二层休息厅东西两侧采用侧送风口,北侧采用自力式温控型变流态旋流风口。顶部回风。
球类训练场采用喷口送风。同侧下部回风。
2.比赛大厅观众区因采用阶梯送风,为保证人员舒适度,其送风温度定为夏季18°c,冬季25.3°c。
采用二次回风来确保送风温度。
因比赛大厅人员很多,新风量很大。为节省能源,在2台空调箱内设转轮全热回收器。
3.一、二层各辅助用房采用风机盘管加新风系统。
4.消防值班等房间预留分体空调电源。
一层空调水管平面图
一层新风机房详图
冷冻机房管道平面图
空调水系统流程图

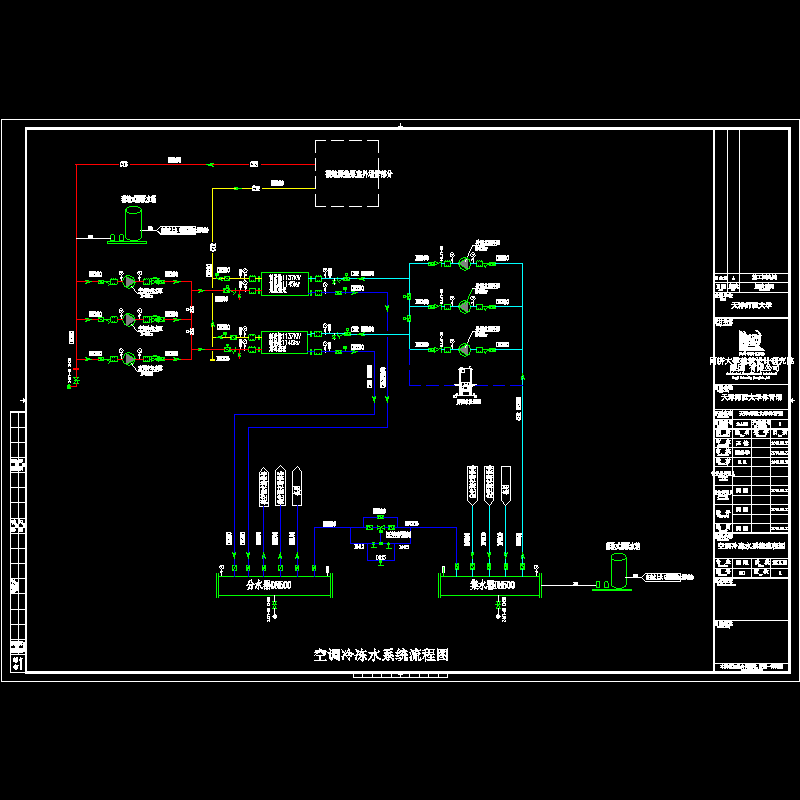

空调冷冻水系统流程图
防排烟原理图
机房详图及剖面图2010-8-24.dwg
机房详图及剖面图2010-8-24.dwg
空调风系统二层平面图2010-8-24.dwg
空调风系统二层平面图2010-8-24.dwg

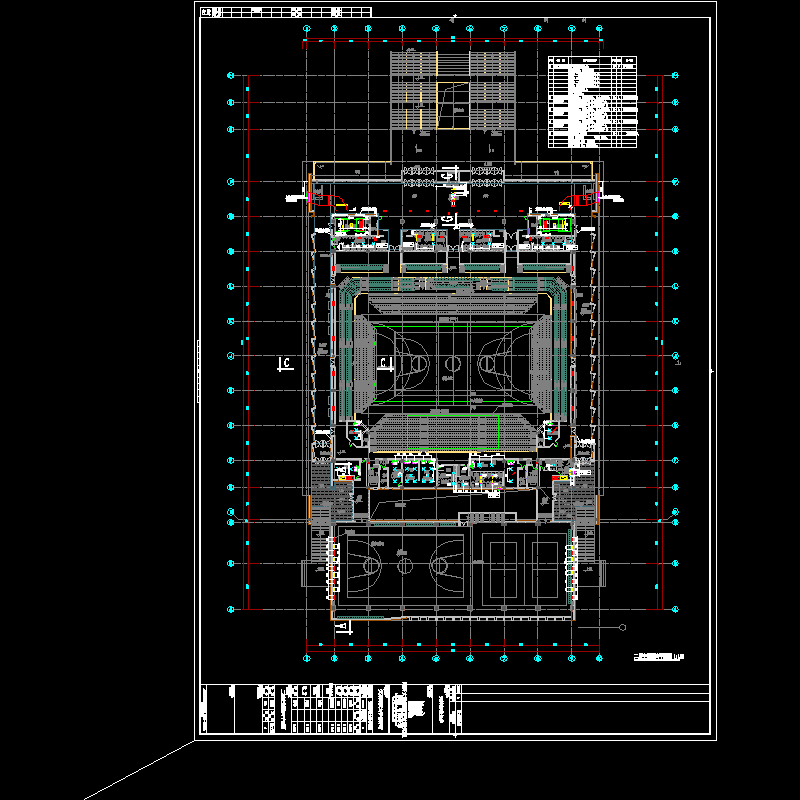

空调风系统一层平面图2010-8-24.dwg
空调风系统一层平面图2010-8-24.dwg
空调水系统一层及二层2010-8-24.dwg
空调水系统一层及二层2010-8-24.dwg
空调系统地下层三层和屋顶层2010-8-24.dwg
空调系统地下层三层和屋顶层2010-8-24.dwg
冷热源流程图2010-8-24.dwg
冷热源流程图2010-8-24.dwg
目录和图例2010-8-24.dwg
目录和图例2010-8-24.dwg
排烟原理图2010-8-24.dwg
排烟原理图2010-8-24.dwg
设计施工说明.dwg
设计施工说明.dwg
水系统流程图.dwg
水系统流程图.dwg
天津师范设备表2010-8-24.dwg
天津师范设备表2010-8-24.dwg

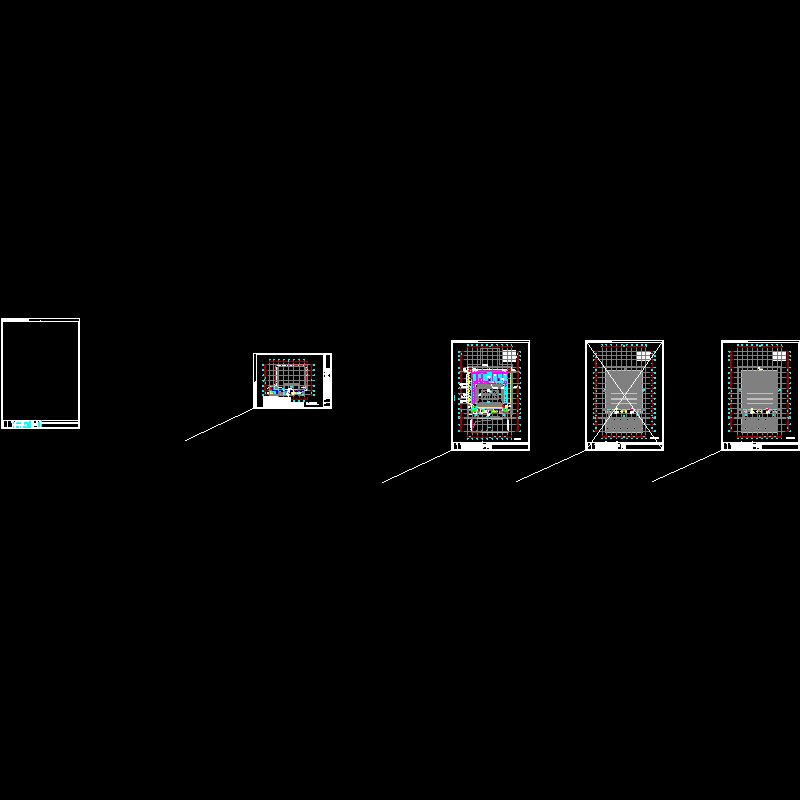

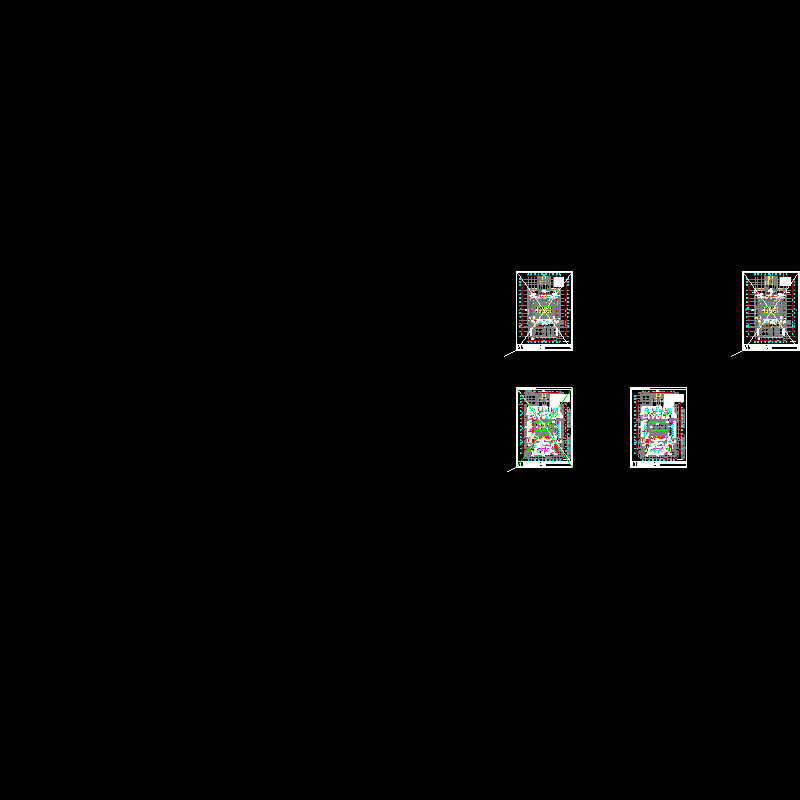

以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
