平阴苹果示范园项目汽-水换热站CAD施工图纸(dwg)

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：其他
• 建筑高度：单层建筑
• 建筑面积：229.7平方米
• 图纸设计深度：施工图
• 设计年代：近代
• 设计内容：采暖,机房
• 项目地址：山东

工程名称：海升平阴现代苹果及胡萝卜种植加工示范园建设项目换热站及洗衣房

子项名称：换热站及洗衣房；建筑面积：229.7平方米,建筑高度：4.5m。

汽-换热站设计

1.该项目换热站一次侧热源为高压蒸气，蒸气压力为0.7MPa，二次侧热水供水温度50℃，回水温度40℃。

2.选用1台整体换热机组,机组凝结水回收系统采用余压回水，为开式系统，凝结水接至室外凝水管网。

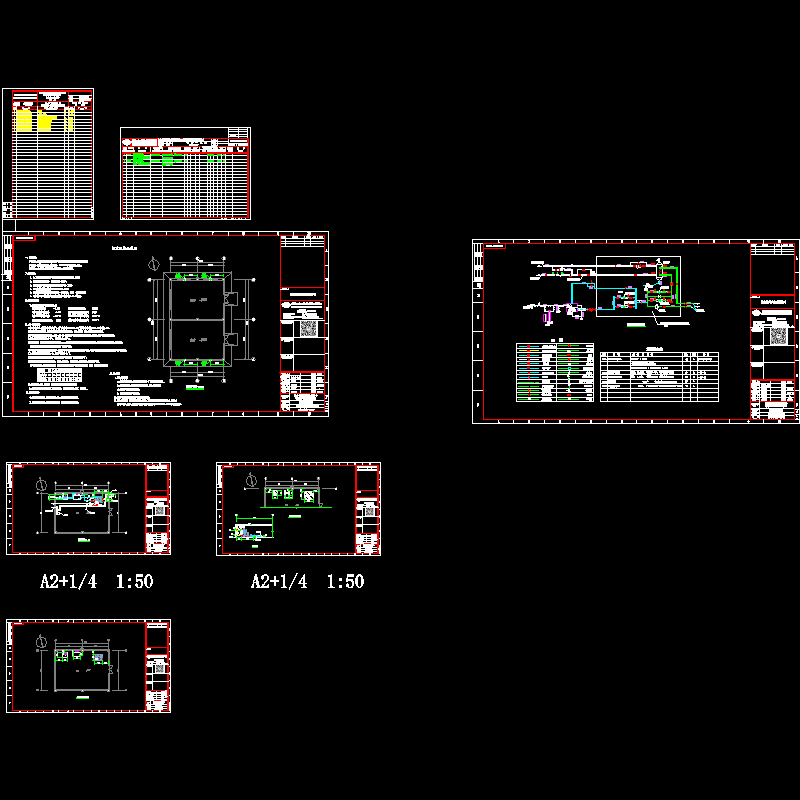

换热站管道布置图

汽-水换热站流程图

剖面图

缩略图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-26 20:37:45上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
