绕城高速公路桥梁限高龙门架设计CAD图纸(dwg)

haha77882

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

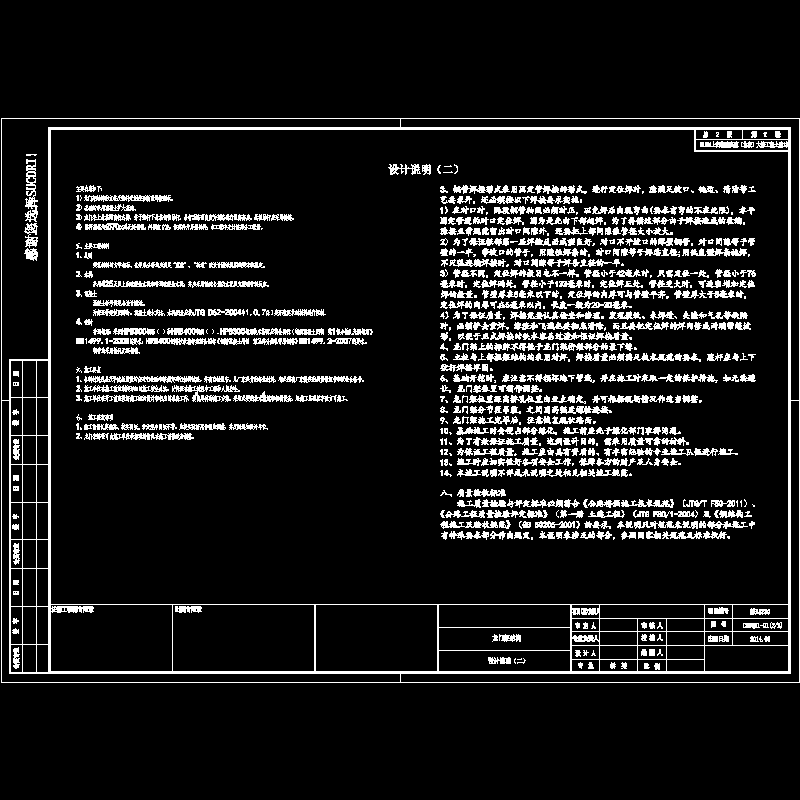

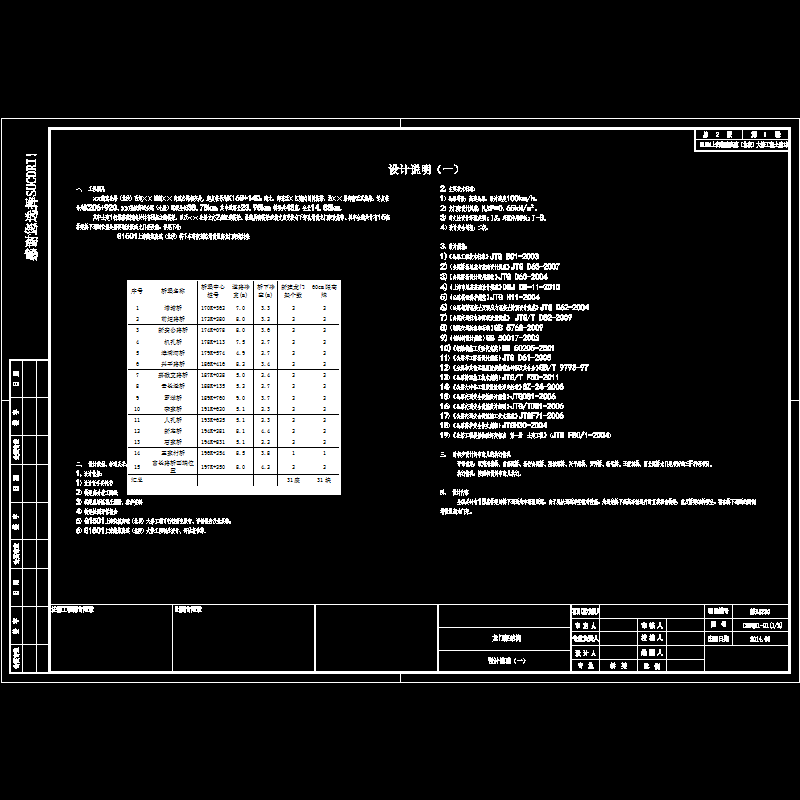

• 设计说明

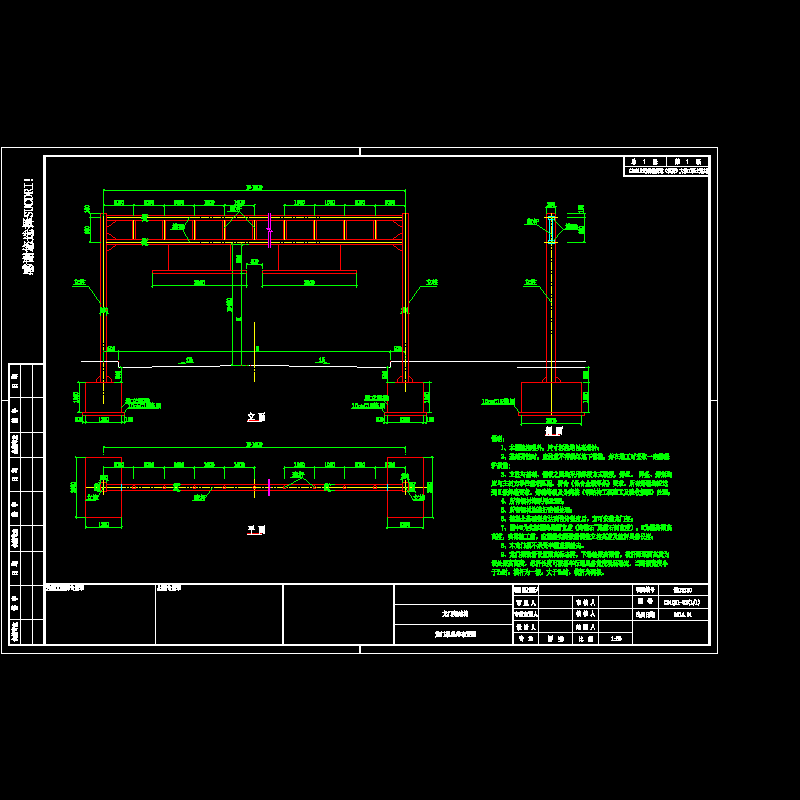

• 龙门架总体布置图
• 龙门架主要构件及柱脚构造图
• 龙门架工程数量表
• 龙门架基础构造图

附件详情

设计依据：《公路桥涵施工技术规范》JTG/T F50-2011；《上海市地基基础设计规范》DGJ 08-11-2010。
绕城高速公路全长38.78km；其中道路长23.95km；桥梁共43座，全长14.83km。桥下通道位置处需要增设限高龙门架设施。普通钢筋：采用HPB300钢筋和HRB400钢筋。钢管均采用热轧无缝钢管。采用425及以上的硅酸盐水泥和普通硅酸盐水泥，并应采用低碱含量的水泥以克服碱骨料反应。
主要内容：
1）龙门架结构的立柱及弦杆采用矩形断面焊接钢板。
2）基础均采用混凝土扩大基础。
3）龙门架上悬挂限高标志牌，并于弦杆下悬挂钢管吊杆，吊杆至路面高度为道路通行限高高度，悬挂吊杆应采用铁链。
4）吊杆规格为70x4无缝钢管，外刷红白漆。
……共计5张，设计于2014年

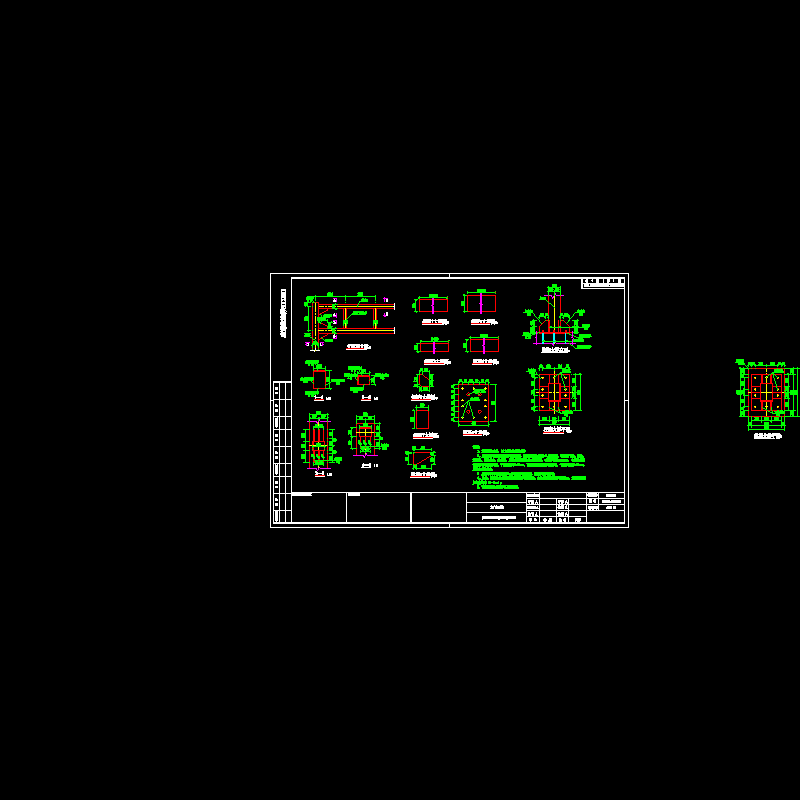

龙门架主要构件及柱脚构造图

01龙门架设计说明01.dwg

01龙门架设计说明02.dwg

02龙门架总体布置图.dwg

03龙门架主要构件及柱脚构造图.dwg

04龙门架工程数量表（一）01.dwg

04龙门架工程数量表（一）02.dwg

05龙门架基础构造图.dwg

目录.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
