一份高层住宅楼给排水消防CAD施工图纸

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：11层
• 图纸设计深度：施工图
• 参考图纸：21张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：废水系统, 雨水系统
• 消防设计：室外消火栓系统, 室内消火栓系统
• 供水分区：三区
• 排水体制：污废合流, 雨污分流
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20
• 大样节点：卫生间
• 项目所在地：广西

附件详情

• 给排水设计说明
• 给排水平面图
• 雨污水排水系统图
• 卫生间大样图
• 给水系统原理图
• 消防给水原理图
• 卫生间给排水原理图

附件详情

本小区有高层。多层住宅及商业网点等多栋建筑，该项目为二类高层住宅，建筑耐火等级为二级，设计内容包括室内给水系统，室内外无废水系统，消防给水系统。
，共21张。

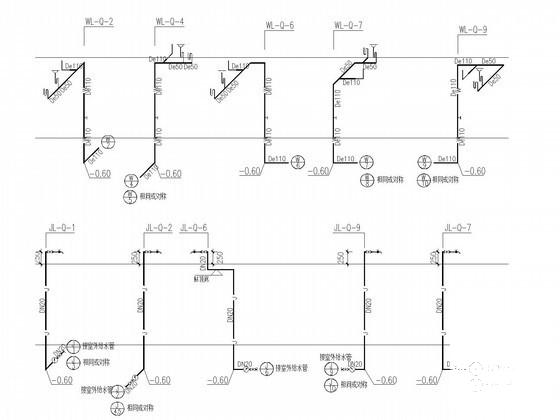

卫生间系统图

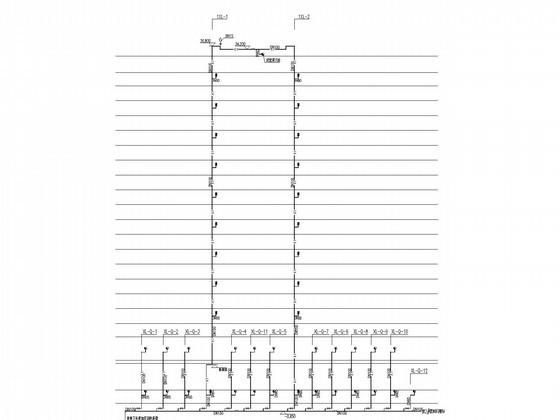

消防给水系统原理图

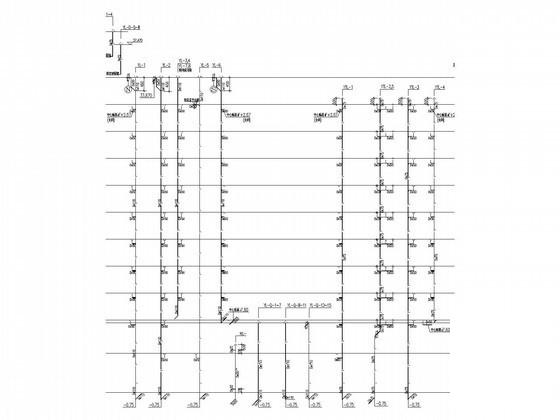

雨污排水系统图

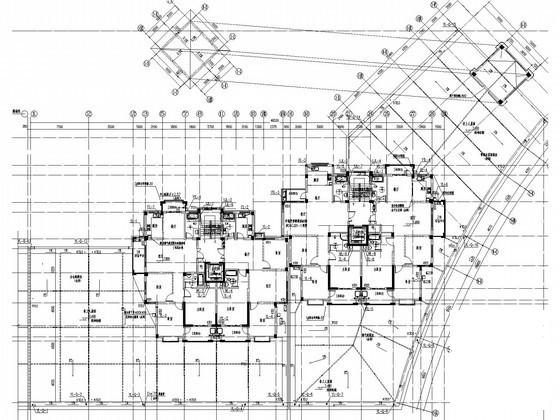

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
