辅道桥拆桥方案设计CAD图纸(施工流程图)(dwg)

woshinikl

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

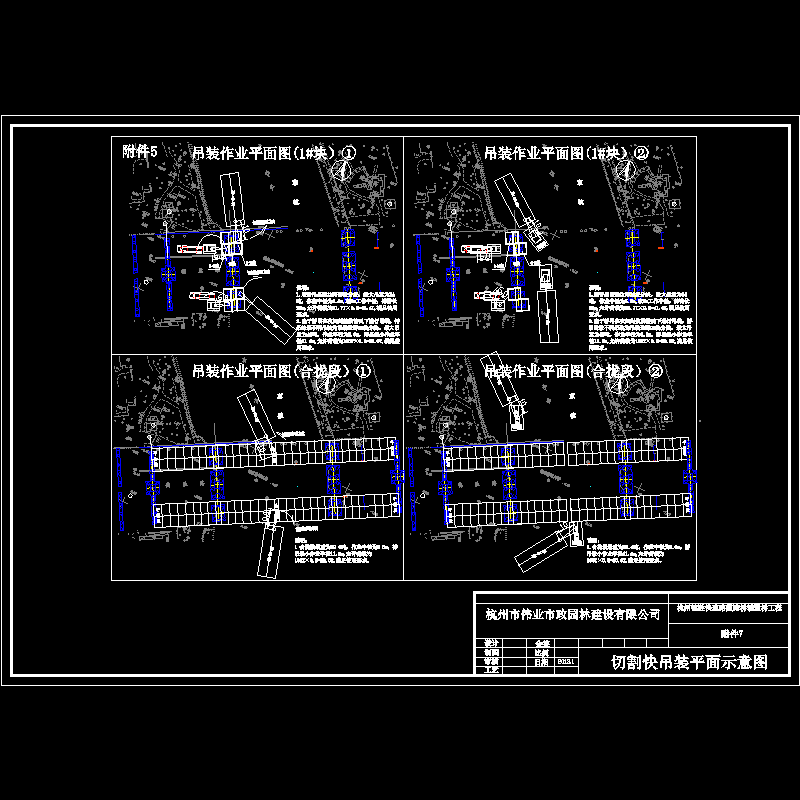

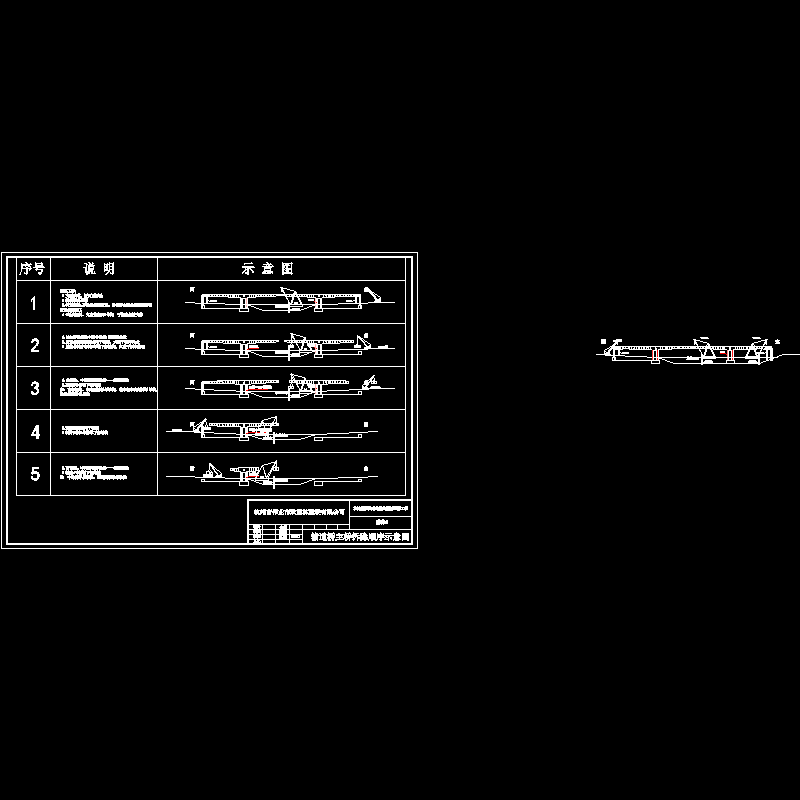

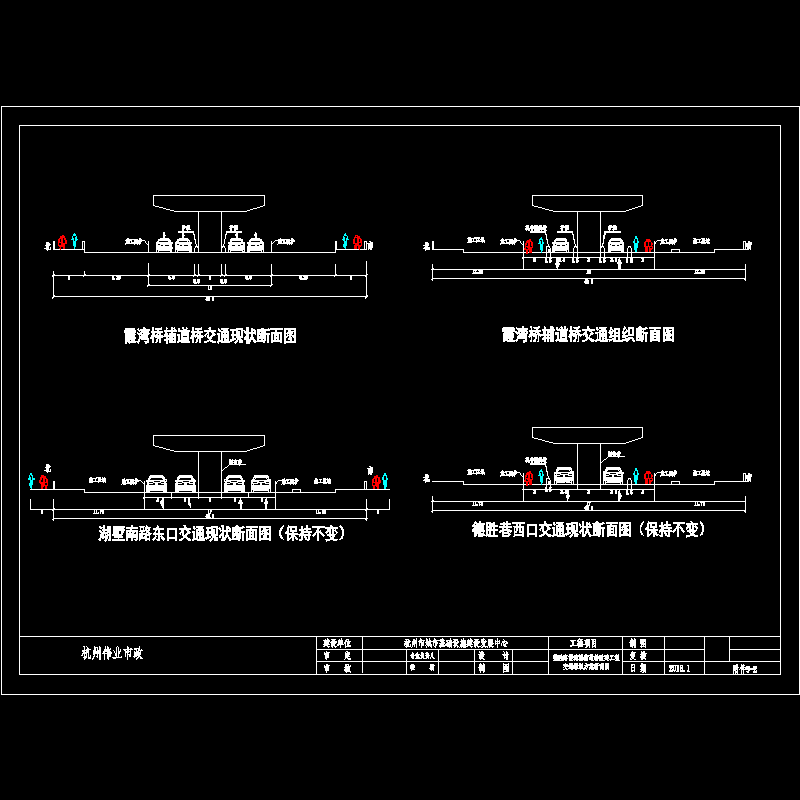

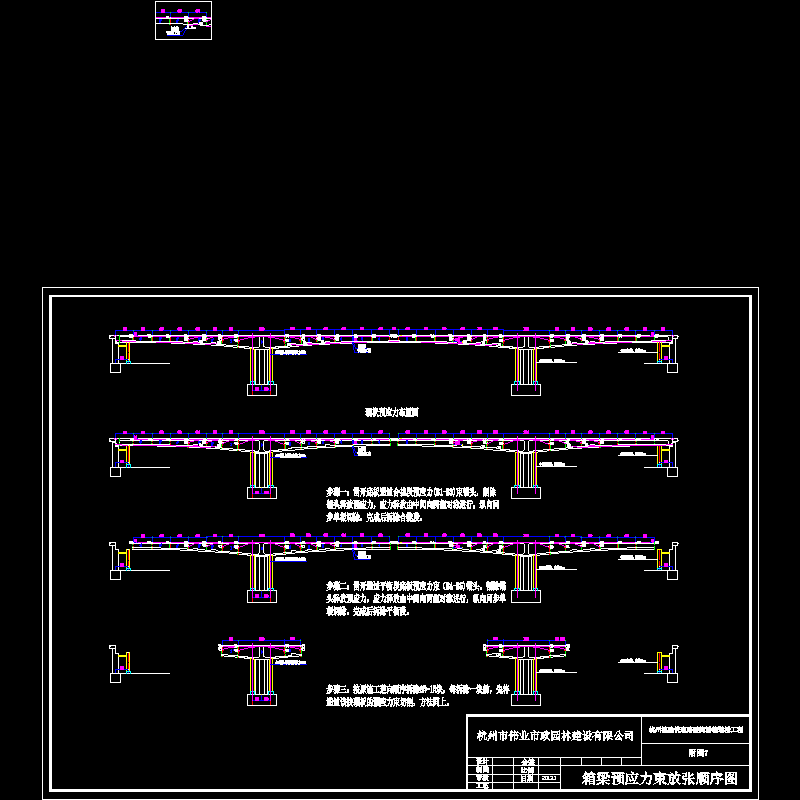

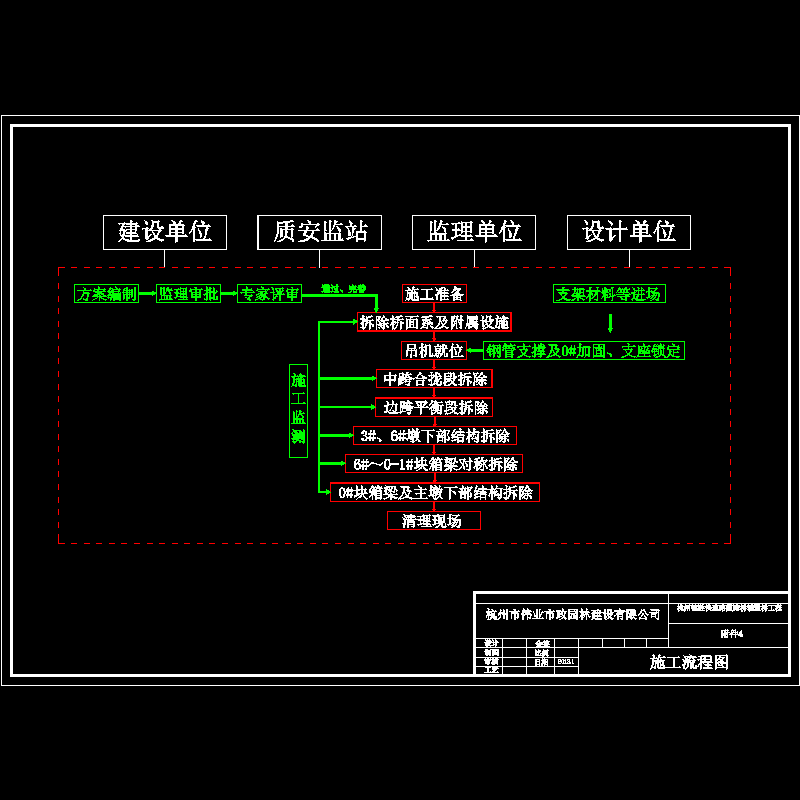

综合管线图 　　辅道桥主桥拆除顺序示意图 　　箱梁预应力束放张顺序图 　　交通组织方案 　　交通组织方案断面图 　　施工流程图 　　切割快吊装平面示意图 　　切割快吊装平面示意图

5拆除施工步骤图.dwg

7预应力释放顺序.dwg

8-2辅道桥拆除交通组织断面.dwg

附件4施工流程图.dwg

附件6吊装平面.dwg

附件吊装平面.dwg
