城市道路改造工程交通设施图纸31张(非机动车道)()

ddxxssss · 发表于 2020-9-18 21:44:36

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

1.施工图说明4
2.交通设施平面图4
3.交通标线标志工程量表1
4.交通信号灯工程量表1
5.电子警察工程量表1
6.交通标线大样图1
7.道路中央护栏直线段大样图1
8.道路中央护栏起始端大样图1
9.橡胶减速带结构图1
10.指路标志版面大样图1
11.4200×2800版面标志杆结构图2
12.车道方向标志版面大样图1
13.3000×1500版面标志杆结构图2
14.标志板背面大样图1
15.D89单管柱结构图2
16.附着式标志安装结构图1
17.车辆信号灯杆结构图1
18.人行信号灯杆结构图1
19.违章抓拍支撑杆结构图1
20.立柱基础及手孔井布置平面示意图1
21.手孔接线井结构图1
22.钢管横穿道路断面图1

附件详情

项目概要：
设计主要内容包括：交通标线、交通标志、信号灯、电子警察及相关配套设施。交通标线：车道分割线、机非分割线及导向车道线、中央分割线、中央分割线、人行横道线、导向箭头、人行横道预告标示、其它类标志线的尺寸、标线选材。
......
交通信号控制与施工：信号灯采用LED403箭头灯和满盘灯相结合，LED303静态行人横道灯，LED303静态非机动车道灯，道路信号控制机。
......
共计31张，。

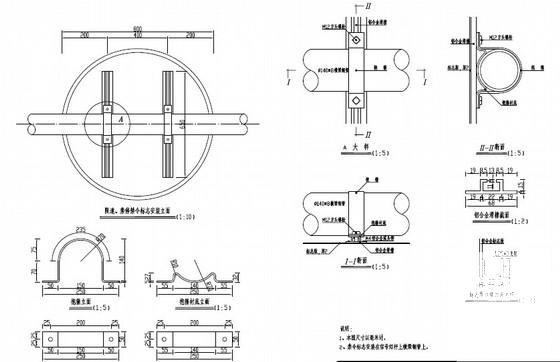

标志板背面大样图

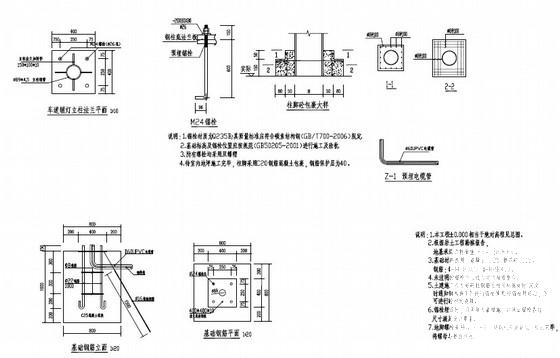

D89单管柱结构图

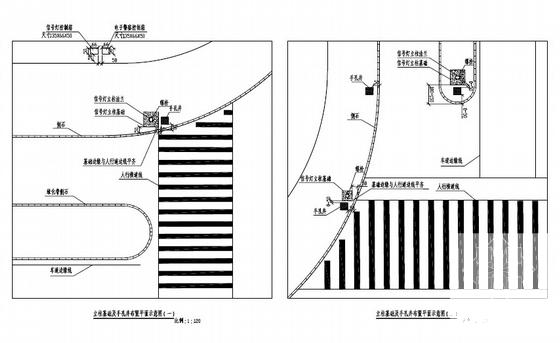

立柱基础及手孔井布置平面示意图

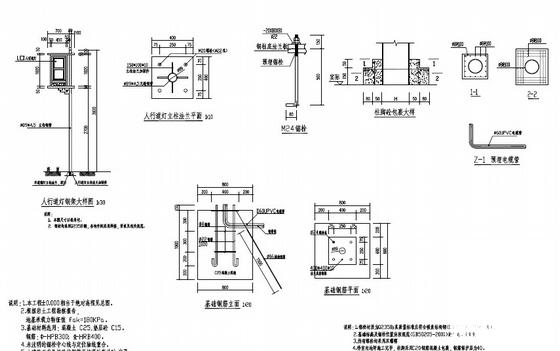

人行信号灯杆结构图

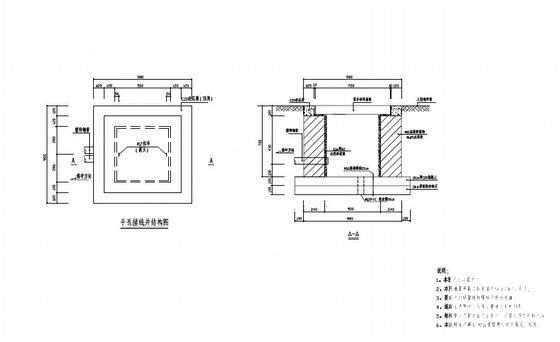

手孔接线井结构图

违章抓拍支撑杆结构图

3000×1500版面标志杆结构图

3000×1500版面标志杆结构图.

4200×2800版面标志杆结构图

车辆信号灯杆结构图
