桥梁桩基托换CAD图纸(基坑平面布置图)(dwg)

haha77882

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

地铁穿越隧道受桥梁桩基阻挡，设计托换梁、托换桩托换体系 　　…… 　　高程采用黄海高程系统 　　托换梁采用C35混凝土，保护层厚50MM， 　　被托换桩为钻孔桩，直径为1500MM，托换新桩为1500人工挖孔。 　　托换桩桩底进入中风化变质砂岩《8-3》1M；采用C30混凝土，保护层厚70MM。 　　…… 　　该资料包含： 　　桩基托换剖面图 　　桩基托换基坑平面布置图 　　桩基托换基坑剖面图 　　预顶承台顶面立面图 　　预顶承台千斤顶布置图 　　三重钢管垫块立面、钢板预埋件平面 　　托换步骤图 　　…… 　　共计10张

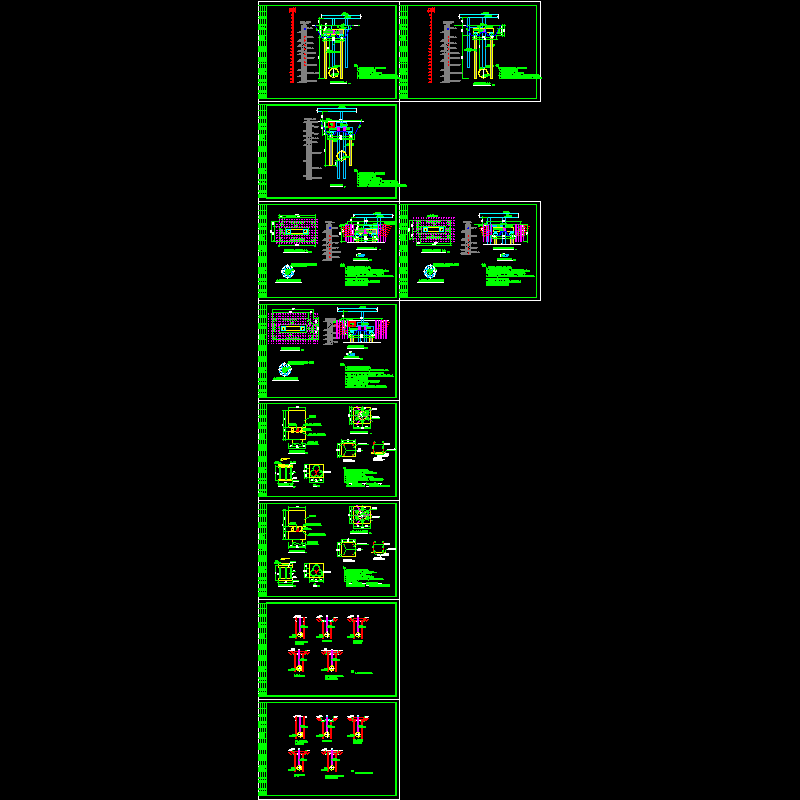

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
