建筑类别：工业建筑
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
钢结构：桁架
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：7度抗震
-
风压：0.30kN/平方米
-
参考图纸：11张
-
设计年代：近代
附件详情
该项目是运煤通廊钢结构项目，抗震设防烈度为7度，该资料包含：钢
结构设计说明

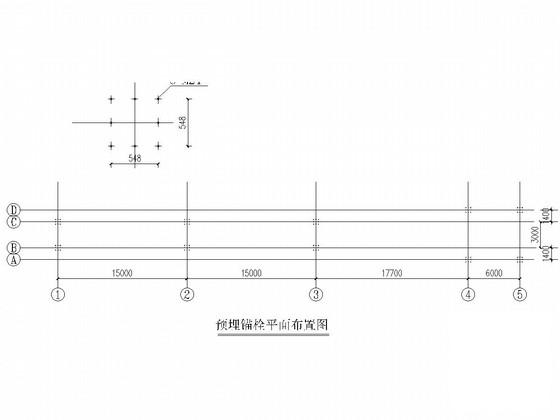

，预埋锚栓平面布置图，钢柱及柱间支撑平面布置图，桁架立面图，
平面布置图
，通廊上层平面图，墙面檩条拉条平面图，墙面檩条拉条布置图，通廊剖面图，共计11张图。

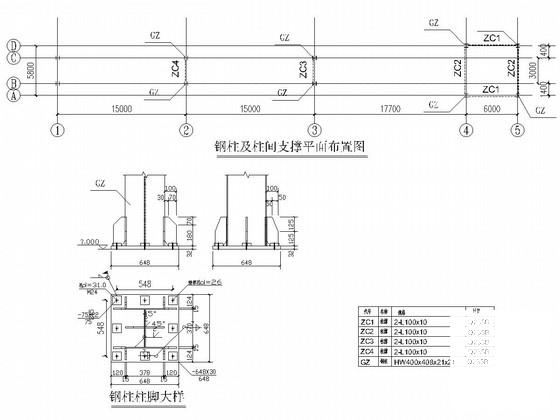

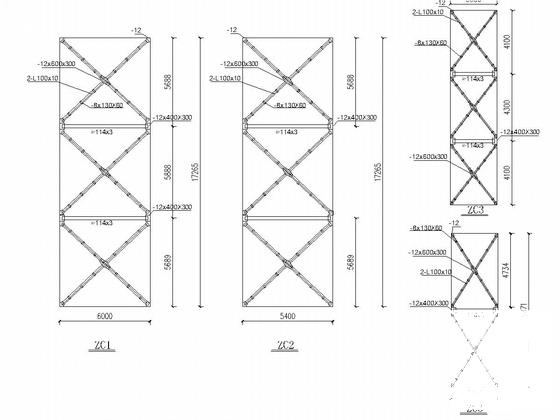

钢柱及柱间支撑平面布置图

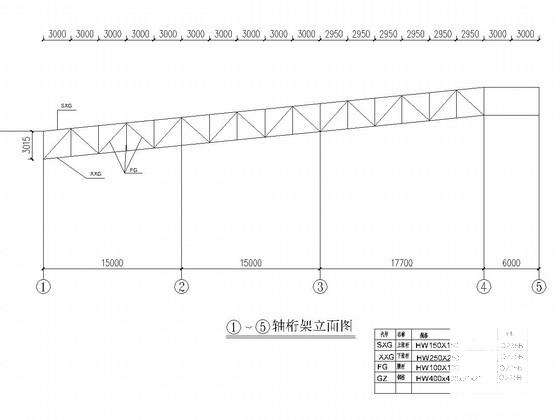

桁架立面图

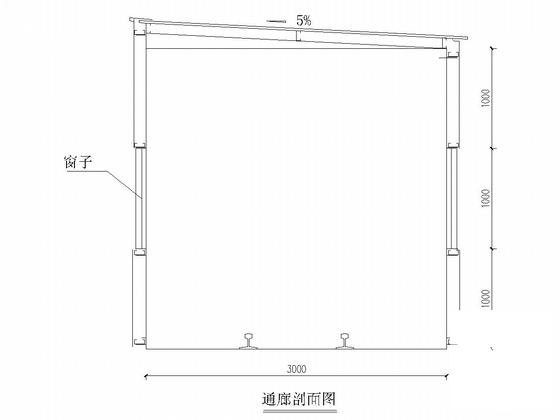

通廊剖面图
通廊剖面图

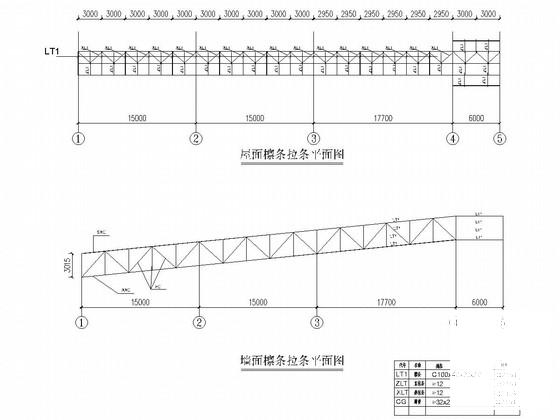

墙面檩条拉条平面图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
